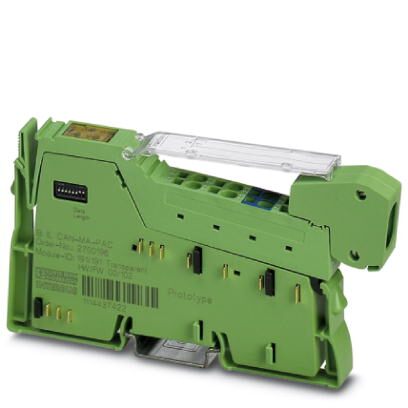

Ведущее устройство Inline, для подключения системной шины CAN, в комплекте с принадлежностями (соединительный штекер и поле для маркировки)
Описание изделия
Клемма предназначена для установки внутри станции Inline.
Они обеспечивают возможность сопряжения системы CANBus нижнего уровня со станцией Inline и таким образом с используемой шинной системой.
Внутри станции Inline клеммный модуль функционирует как ведущее устройство CAN для CAN-системы нижнего уровня.
Специальные инженерные решения и испытания позволяют использовать клеммы в экстремальных условиях окружающей среды.
Особенности CAN
- CAN-Master
- Протокол: прозрачный режим
- Скорость передачи данных: макс. 1 Мбит/с
- Обмен диагностическими сообщениями и сообщениями об ошибках через слово состояния
Особенности локальной шины
- Скорость передачи 500 кбит/с
- Максимальный размер пакета данных 2 x 64 байт (= 128 байт = 64 слова)
- Ширина канала данных: 126 байт
- Ширина слова команды/состояния: 2 байта
Общие особенности
- Последовательный интерфейс с подключенным модулем памяти для хранения конфигурационных данных
- DIP-переключатель для установки размера пакета данных
- Индикаторы состояния и диагностики на месте
Преимущества для Вас
- Простой в применении программный инструмент для конфигурирования CAN-сетей независимо от системы управления
- Последовательный интерфейс (S-порт) с накопителем для безопасного хранения параметров конфигурации
- Прозрачный режим
- Скорость передачи данных от 10 кбит/с до 1 Мбит/с
- Наименьший пакет данных: 1 байт
- Максимальный размер пакета данных 2 x 64 байт (= 128 байт = 64 слова)
- DIP-переключатели для установки размера пакета данных
- Индикаторы состояния и диагностики
Коммерческие данные
| Код заказа | 2700196 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 176 (C-6-2017) |
| GTIN | 4046356497855 |
| Вес/шт. (без упаковки) | 75,000 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Чертеж | |
|---|---|
| Ширина | 12,2 мм |
| Высота | 136,8 мм |
| Глубина | 71,5 мм |
Параметры подключения
| Наименование | Соединительный штекер Inline |
|---|---|
| Тип подключения | Пружинный зажим |
| Сечение жесткого проводника мин. | 0,08 мм |
| Сечение жесткого проводника макс. | 1,5 мм |
| Сечение гибкого проводника мин. | 0,08 мм |
| Сечение гибкого проводника макс. | 1,5 мм |
| Сечение провода AWG мин. | 28 |
| Сечение провода AWG макс. | 16 |
| Длина снятия изоляции | 8 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 75 г |
Интерфейсы
| Наименование | Локальная шина Axioline F |
|---|---|
| Тип подключения | Цокольный модуль |
| Скорость передачи данных | 500 кбит/с |
| Интерфейс | Шина CAN |
| Тип подключения | Экранированный штекер Inline |
| Количество каналов | 1 |
| Поддерживаемые протоколы | CAN |
| Интерфейс | Шина CAN |
Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
|---|---|
| Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | тип. 110 мА |
| макс. 115 мА | |
| Наименование | Напряжение питания главной цепи (UM) |
| Электропитание | 24 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | тип. 10 мА |
| макс. 12 мА | |
| Потребляемая мощность | тип. 1,06 Вт |
Разделение потенциалов
| Испытательный участок | Питание 24 В UM, шина, логическая схема / интерфейс CAN 500 В AC 50 Гц 1 мин. |
|---|---|
| Питание 24 В UM, шина, логическая схема / заземление 500 В AC 50 Гц 1 мин. | |
| Интерфейс CAN/ заземление 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
|---|
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250304 |
|---|---|
| eCl@ss 4.1 | 27250304 |
| eCl@ss 5.0 | 27250304 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242608 |
| eCl@ss 8.0 | 27242608 |
| eCl@ss 9.0 | 27242608 |
ETIM
| ETIM 3.0 | EC001601 |
|---|---|
| ETIM 4.0 | EC001601 |
| ETIM 5.0 | EC001604 |
| ETIM 6.0 | EC001604 |
| ETIM 7.0 | EC001604 |
UNSPSC
| UNSPSC 6.01 | 43172015 |
|---|---|
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
