Артикул:
92115
9 870 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Вес, шт
—
44,000 GRM
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Вам также может понравиться
Описание

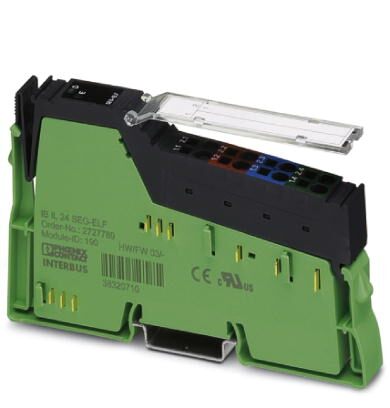

Сегментные клеммные модули Inline, в комплекте с дополнительными принадлежностями (соединительный штекер и держатели для маркировки), 24 В DC, электронное защитное устройство
Описание изделия
Клемма предназначена для установки внутри станции Inline.
При помощи данной клеммы можно создавать цепи сегмента внутри главной цепи.
Клемма служит не только для запитывания напряжения. Поэтому она не оснащена элементами для защиты от перепутывания полярности и перенапряжения.
Данная клемма оснащена светодиодом для диагностики шины. Она использует два бита входных данных, которые указывают статус электронного предохранителя.
Преимущества для Вас
- Автоматическое построение сегмента цепи внутри главной цепи тока
- Обеспечение защиты сегмента цепи при помощи электронного предохранителя с ограничением тока короткого замыкания
- Индикаторы состояния и диагностики
Коммерческие данные
| Код заказа | 2861409 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 139 (C-6-2017) |
| GTIN | 4017918894344 |
| Вес/шт. (без упаковки) | 44,000 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Чертеж | |
|---|---|
| Ширина | 12,2 мм |
| Высота | 119,8 мм |
| Глубина | 71,5 мм |
Интерфейсы
| Тип подключения | Распределитель Inline |
|---|---|
| Интерфейс | Локальная шина Inline |
Питание
| Потребляемый ток, типовой | 30 мА |
|---|---|
| Напряжение на периферийном устройстве | 24 В DC |
| Диапазон напряжений периферийных устройств | 19,2 В DC ... 30 В DC |
| Потребляемый ток, макс. | 2,5 A |
| Предохранитель | 2,5 А (электронный) |
Общие сведения
| Наименование защиты | Защита от перегрузки |
|---|---|
| Масса | 44 г |
| Количество штекеров | 1 |
Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
|---|---|
| Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | макс. 30 мА |
| Наименование | Напряжение питания главной цепи (UM) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | макс. 2,5 A (номинал) |
| Наименование | Питание сегментных цепей (US) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Источники питания | макс. 2,5 A (номинал) |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250315 |
|---|---|
| eCl@ss 4.1 | 27250304 |
| eCl@ss 5.0 | 27250304 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242610 |
| eCl@ss 8.0 | 27242610 |
| eCl@ss 9.0 | 27242610 |
ETIM
| ETIM 2.0 | EC001433 |
|---|---|
| ETIM 3.0 | EC001600 |
| ETIM 4.0 | EC001600 |
| ETIM 5.0 | EC001600 |
| ETIM 6.0 | EC001600 |
| ETIM 7.0 | EC001600 |
UNSPSC
| UNSPSC 6.01 | 43172015 |
|---|---|
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
Производитель электрических соединительных устройств и электронного интерфейсного оборудования. Головной офис Phoenix Contact расположен в Германии в городе Бломберг (Германия) Северный Рейн-Вестфалия. В группу компаний Phoenix Contact Deutschland входят двенадцать предприятий, почти 50...
