Артикул:
92659
75 520 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Цвет
—
зелёный
Вес, шт
—
215,000 GRM
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Вам также может понравиться
Описание

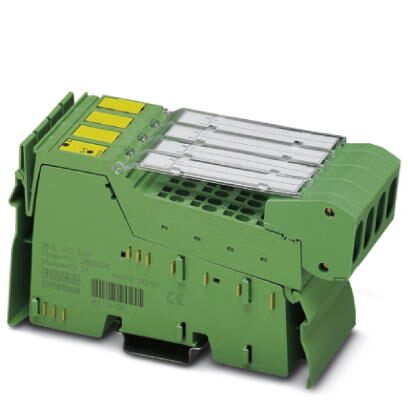

Inline, Клемма аналогового вывода, Аналоговые выходы: 8, 0 В ... 10 В, -10 В ... 10 В, 0 В ... 5 В, -5 В ... 5 В, cпособ подключения: 2-проводная схема, скорость передачи данных в локальной шине: 2 Мбит/с, cтепень защиты: IP20, включая штекеры Inline и поля для маркировки
Преимущества для Вас
- 8 аналоговых биполярных выходов
- 2-проводная схема подключения исполнительных элементов
- Независимое параметрирование каналов по шинной системе
- Представление выходных данных возможно в четырех различных форматах
- Индикаторы состояния и диагностики
Коммерческие данные
| Код заказа | 2878052 |
|---|---|
| Упаковочная единица | 1 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| Страница каталога | Стр. 291 (AX-2009) |
| GTIN | 4046356048453 |
| Вес/шт. (без упаковки) | 215,000 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Чертеж | |
|---|---|
| Ширина | 48,8 мм |
| Высота | 136,8 мм |
| Глубина | 71,5 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 215 г |
Интерфейсы
| Наименование | Локальная шина Inline |
|---|---|
| Количество каналов | 4 |
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 2 Мбит/с |
| Среда передачи | Медь |
Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
|---|---|
| Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | тип. 100 мА |
| макс. 120 мА | |
| Наименование | Питание аналоговых модулей (UANA) |
| Электропитание | 24 В DC (с помощью регулятора напряжения) |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | тип. 72 мА |
| макс. 95 мА |
Аналоговые выходы
| Количество выходов | 8 |
|---|---|
| Способ подключения | 2-проводная схема |
| Указание по технологии подключения | экранирован. |
| Наименование, выход | Аналоговые выходы |
| Разрешение АЦП | 16 бит |
| Наименование защиты | Защита выходов от токов при переходном процессе |
| Форматы данных | IB IL, IB ST, IB RT, нормированная форма представления, совместимость с S7 |
| Представление выходного значения | 16 бит (15 бит + плюс знаковый разряд) |
| Обновление данных процесса | |
| Нагрузка / выходная нагрузка, выход тока | > 2 к |
| Выходной сигнал, напряжение | 0 В ... 10 В |
| -10 В ... 10 В | |
| 0 В ... 5 В | |
| -5 В ... 5 В | |
| Нагрузка / выходная нагрузка, выход напряжения | > 2 к 0,05 % |
| Точность | тип. 0,1 % (конечного значения выходной области) |
Стандарты и предписания
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
|---|
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250303 |
|---|---|
| eCl@ss 4.1 | 27250303 |
| eCl@ss 5.0 | 27250303 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242601 |
| eCl@ss 8.0 | 27242601 |
| eCl@ss 9.0 | 27242601 |
ETIM
| ETIM 2.0 | EC001431 |
|---|---|
| ETIM 3.0 | EC001596 |
| ETIM 4.0 | EC001596 |
| ETIM 5.0 | EC001596 |
| ETIM 6.0 | EC001596 |
| ETIM 7.0 | EC001596 |
UNSPSC
| UNSPSC 6.01 | 43172015 |
|---|---|
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
