Описание

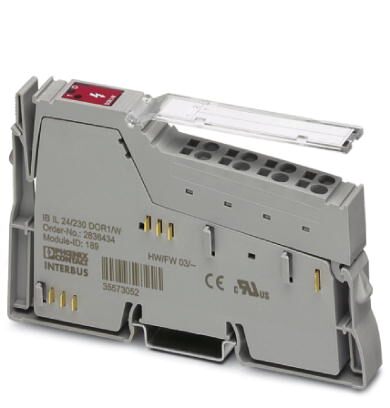

Inline, Релейная клемма, Релейный выход: 1 (сухие контакты), 24 В DC / 230 В AC, 2,6 A, для коммутации индуктивных и емкостных нагрузок, скорость передачи данных в локальной шине: 500 кбит/с, cтепень защиты: IP20, вкл. штекер Inline и поле для маркировки
Описание изделия
Клемма предназначена для установки внутри станции Inline.
Она оснащена одним выведенным из потенциала релейным переключающим контактом.
Клемма подходит для коммутации индуктивных и емкостных нагрузок.
Данные клеммы можно использовать в диапазоне безопасных малых напряжений и диапазоне переменного тока.
При коммутационном напряжении ниже 12 В или токе ниже 100 мА используйте клемму IB IL 24/230 DOR 1/W-PAC: .
Преимущества для Вас
- Изолирующие перегородки согласно EN 50178
- Сухие контакты для подключения исполнительного элемента
- Номинальный ток на выходе: 2,2 А
Коммерческие данные
Код заказа | 2862178 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 157 (C-6-2017) |
GTIN | 4017918894665 |
Вес/шт. (без упаковки) | 46,000 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Чертеж | |
---|---|
Ширина | 12,2 мм |
Высота | 119,8 мм |
Глубина | 71,5 мм |
Указание по размерам | Размеры корпуса |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
Степень защиты | IP20 |
Общие сведения
Тип монтажа | Монтажная рейка |
---|---|
Вес нетто | 46 г |
Указания по значениям массы | со штекером |
Режим работы | Режим передачи производственных данных (2 бит) |
Интерфейсы
Наименование | Локальная шина Inline |
---|---|
Количество каналов | 2 |
Тип подключения | Распределитель Inline |
Скорость передачи данных | 500 кбит/с |
Потенциалы Inline
Наименование | Питание логической схемы (UL) |
---|---|
Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
Потребляемый ток | макс. 60 мА |
Потребляемая мощность | макс. 0,45 Вт |
Цифровые выходы
Наименование, выход | Релейный выход |
---|---|
Описание выходов | Релейный переключающий контакт |
Тип подключения | Пружинный зажим |
Количество выходов | 1 (сухие контакты) |
Номинальное напряжение | 24 В DC |
230 В AC | |
Максимальный выходной ток на 1 канал | 2,6 A |
Максимальный выходной ток на 1 модуль | 2,6 A |
Релейный выход
Ток переключения | макс. 2,6 A (при 30 В DC) |
---|---|
макс. 0,15 A (При 250 В DC) | |
Коммутационная способность | макс. 750 ВА (см. Изменение хар-к) |
Макс. ток продолжительной нагрузки | 2,6 A |

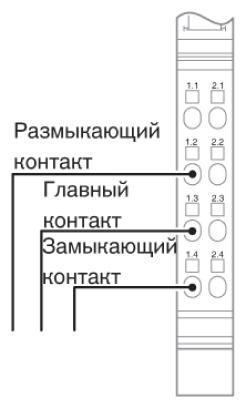

Исполнение контакта | 1 сухой переключающий контакт |
Напряжение переключения | макс. 253 В AC |
макс. 250 В DC | |
Ток переключения | макс. 2,6 A (при 30 В DC) |
макс. 0,15 A (При 250 В DC) | |
Коммутационная способность | макс. 750 ВА (см. Изменение хар-к) |
Долговечность механическая | 2x 107 коммутационных циклов |
Разделение потенциалов
Испытательный участок | Контакт реле / логические схемы управления шиной 4 кВ 50 Гц 1 мин. |
---|---|
Контакт / контакт 1 кВ 50 Гц 1 мин. | |
Контакт / PE 1 кВ 50 Гц 1 мин. |
Стандарты и предписания
Подключение согласно стандарту | CUL |
---|---|
Степень защиты | I, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
---|---|
Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
eCl@ss 4.0 | 27250302 |
---|---|
eCl@ss 4.1 | 27250302 |
eCl@ss 5.0 | 27250302 |
eCl@ss 5.1 | 27242600 |
eCl@ss 6.0 | 27242600 |
eCl@ss 7.0 | 27242604 |
eCl@ss 8.0 | 27242604 |
eCl@ss 9.0 | 27242604 |
ETIM
ETIM 2.0 | EC001430 |
---|---|
ETIM 3.0 | EC001599 |
ETIM 4.0 | EC001599 |
ETIM 5.0 | EC001599 |
ETIM 6.0 | EC001599 |
ETIM 7.0 | EC001599 |
UNSPSC
UNSPSC 6.01 | 43172015 |
---|---|
UNSPSC 7.0901 | 43201404 |
UNSPSC 11 | 43172015 |
UNSPSC 12.01 | 43201404 |
UNSPSC 13.2 | 32151602 |
