Описание

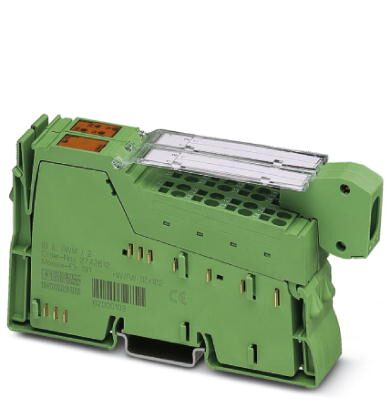

Функциональный клеммный модуль Inline, для широтно-импульсной и частотной модуляции или управления силовыми частями шагового электродвигателя с интерфейсом "импульсы/направление", 2 выхода для 5 или 24 В
Описание изделия
Клемма предназначена для установки внутри станции Inline.
Два независимых друг от друга канала обеспечивают возможность широтно-импульсной модуляции (ШИМ) выходных сигналов.
Клемма поддерживает режимы работы ШИМ (широтно-импульсная модуляция), частотного генератора, Single Shot (генерирование одиночных импульсов) и сигнала направления импульса.
Преимущества для Вас
- 2 независимых канала
- Вывод сигналов на 5 В или 24 В
- Максимальная частота 50 кГц
- Выход сигнала направления импульса без встроенной ступенчатой функции для управления силовыми частями шагового двигателя
- Выход одиночного импульса (регулировка длительности импульса от 10 мкс до 25,5 с)
- Широтно-импульсная модуляция (постепенная регулировка длительности периода от 100 мкс до 10 с, коэффициента заполнения периода импульса с шагом 0,39%)
- Выход частоты (регулировка частоты между 0 Гц и 50 кГц)
Коммерческие данные
| Код заказа | 2861632 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 180 (C-6-2017) |
| GTIN | 4017918948313 |
| Вес/шт. (без упаковки) | 163,000 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Чертеж | |
|---|---|
| Ширина | 24,4 мм |
| Высота | 136,8 мм |
| Глубина | 71,5 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 163 г |
| Указания по значениям массы | cо штекером |
| Режим работы | Режим передачи данных процесса (2 слова) |
| Диагностические сообщения | Короткое замыкание или перегрузка выхода 24 В да |
Интерфейсы
| Наименование | Локальная шина Inline |
|---|---|
| Количество каналов | 2 |
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с |
Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
|---|---|
| Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | макс. 130 мА |
| Потребляемая мощность | макс. 0,98 Вт |
| Наименование | Питание сегментных цепей (US) |
| Электропитание | 24 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | макс. 1 A |
| 0 A |
Цифровые выходы
| Наименование, выход | Цифровой выход: 24 В DC |
|---|---|
| Способ подключения | 2-пров. (в экране) |
| Количество выходов | 2 |
| Наименование защиты | Защита от короткого замыкания, защита выходов от перегрузки |
| Выходное напряжение | 24 В |
| Номинальное напряжение | 24 В DC |
| Максимальный выходной ток на 1 модуль / клемму | 1 A |
| Номинальная индуктивная нагрузка | 12 ВА (1,2 H, 24 Ом) |
| Номинальная нелинейная нагрузка | 12 Вт |
| Номинальная активная нагрузка | 12 Вт |
| Наименование, выход | Цифровой выход: 5 В DC |
| Способ подключения | 2-пров. (в экране) |
| Максимальная частота переключения при номинальной активной нагрузке | 50 кГц |
Стандарты и предписания
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
|---|
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250302 |
|---|---|
| eCl@ss 4.1 | 27250302 |
| eCl@ss 5.0 | 27250304 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242605 |
| eCl@ss 8.0 | 27242605 |
| eCl@ss 9.0 | 27242605 |
ETIM
| ETIM 2.0 | EC001430 |
|---|---|
| ETIM 3.0 | EC001599 |
| ETIM 4.0 | EC001601 |
| ETIM 5.0 | EC001601 |
| ETIM 6.0 | EC001601 |
| ETIM 7.0 | EC001601 |
UNSPSC
| UNSPSC 6.01 | 43172015 |
|---|---|
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
