Артикул:
97786
14 330 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Вес, шт
—
65,000 GRM
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Вам также может понравиться
Описание

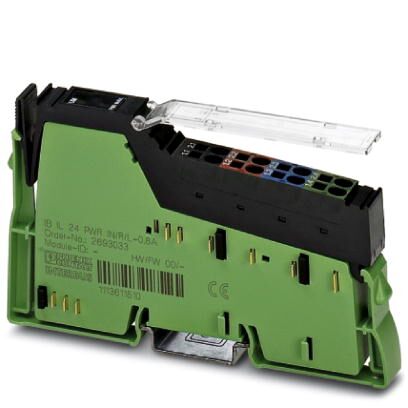

Клеммный модуль для подачи доп.напряжения Inline для питания логических схем UL 0,8 А, в комплекте с принадлежностями (соединительный штекер и маркировочные полосы)
Описание изделия
Клемма предназначена для установки внутри станции Inline.
Если достигается максимальная нагрузка устройства сопряжения с шиной для питания логических схем UL, можно использовать данную клемму для подачи напряжения.
Для этого подайте на клемму напряжение 24 В пост. тока (U24В). Из этого напряжения создается напряжение для логической схемы (UL).
Преимущества для Вас
- Подача напряжения 24 В для получения питания логической схемы (UL) до 0,8 A
- Начиная с версии аппаратного обеспечения 00, допущены для применения во взрывоопасных областях зоны 2
Коммерческие данные
| Код заказа | 2693020 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 137 (C-6-2017) |
| GTIN | 4046356447416 |
| Вес/шт. (без упаковки) | 65,000 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Чертеж | |
|---|---|
| Ширина | 12,2 мм |
| Высота | 119,8 мм |
| Глубина | 71,5 мм |
Интерфейсы
| Тип подключения | Распределитель Inline |
|---|---|
| Интерфейс | Локальная шина Inline |
Питание
| Напряжение на периферийном устройстве | 24 В DC |
|---|---|
| Диапазон напряжений периферийных устройств | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток, макс. | 274 мА (при номинальном напряжении) |
| Предохранитель | Автоматический выключатель с тепловым расцепителем, входит в комплект поставки |
Общие сведения
| Наименование защиты | Защита от перенапр. |
|---|---|
| Защита от подключения с неправильной полярностью (питание сегментов / основное питание) | |
| Масса | 65 г |
| Количество штекеров | 1 |
Потенциалы Inline
| Наименование | Подача напряжения 24 В (U24V) для получения UL |
|---|---|
| Электропитание | 24 В DC (С помощью штекера Inline) |
| Потребляемый ток | мин. 13 мА DC (при номинальном напряжении) |
| макс. 274 мА DC (при номинальном напряжении) | |
| Наименование | Питание логической схемы (UL) |
| Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
| Источники питания | макс. 0,8 A DC |
| Потребляемая мощность | макс. 0,6 Вт (Прибор, общ.) |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27240490 |
|---|---|
| eCl@ss 4.1 | 27240490 |
| eCl@ss 5.0 | 27242208 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242610 |
| eCl@ss 8.0 | 27242610 |
| eCl@ss 9.0 | 27242610 |
ETIM
| ETIM 3.0 | EC001600 |
|---|---|
| ETIM 4.0 | EC001600 |
| ETIM 5.0 | EC001600 |
| ETIM 6.0 | EC001600 |
| ETIM 7.0 | EC001600 |
UNSPSC
| UNSPSC 6.01 | 43172015 |
|---|---|
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
