Артикул:
98714
4 920 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Сечение провода кв.мм
—
0,14-2,5
Вес, шт
—
43,600 GRM
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

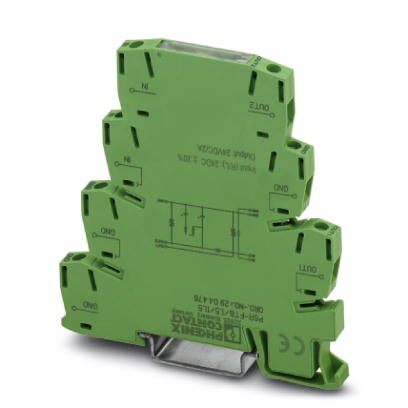

Клемма для фильтрации тестовых импульсов безопасных полупроводниковых выходов с возможностью настройки (20 мкФ/86 мкФ), а также фильтрации от ЭМВ 24-вольтных сигналов с силой тока до 2 А.
Коммерческие данные
| Код заказа | 2904477 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 295 (C-6-2017) |
| GTIN | 4046356831512 |
| Вес/шт. (без упаковки) | 43,600 GRM |
Размеры
| Ширина | 6,2 мм |
|---|---|
| Высота | 94 мм |
| Глубина | 80 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Степень защиты | IP20 |
Входные данные
| Входное номинальное напряжение UN | 24 В DC ±20 % (Управляющее напряжение UST справа / слева) |
|---|---|
| Типовой входной ток при UN | макс. 20 мА |
| Защитная схема | Защита от перенапр. |
Выходные данные
| Номинальное напряжение | 24 В DC ±20 % (Управляющее напряжение UST справа / слева) |
|---|---|
| Диапазон номинального выходного напряжения | 19,2 В DC ... 28,8 В DC (Управляющее напряжение UST справа / слева) |
| Макс. ток продолжительной нагрузки | макс. 2 A (в сумме для OUT1 + OUT2) |
Параметры подключения цепи управления
| Наименование, подключение | Цепь управления |
|---|---|
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0,14 мм ... 2,5 мм |
| Сечение гибкого провода | 0,14 мм ... 2,5 мм |
| Сечение проводника AWG | 26 ... 14 |
Параметры подключения цепи нагрузки
| Наименование, подключение | Цепь нагрузки |
|---|---|
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0,14 мм ... 2,5 мм |
| Сечение гибкого провода | 0,14 мм ... 2,5 мм |
| Сечение проводника AWG | 26 ... 14 |
Общие сведения
| Монтажное положение | Вертикально (монтажная рейка горизонтальная) |
|---|---|
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Режим работы | 100 % ED |
Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
|---|---|
| Стандарты / нормативные документы | EN 61131 |
| Расчетное напряжение изоляции | 50 В |
| Расчетное импульсное напряжение | 1,5 кВ |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27371102 |
|---|---|
| eCl@ss 4.1 | 27371102 |
| eCl@ss 5.0 | 27371901 |
| eCl@ss 5.1 | 27371900 |
| eCl@ss 6.0 | 27249200 |
| eCl@ss 7.0 | 27249290 |
| eCl@ss 8.0 | 27249290 |
| eCl@ss 9.0 | 27240692 |
ETIM
| ETIM 3.0 | EC001449 |
|---|---|
| ETIM 4.0 | EC002564 |
| ETIM 5.0 | EC002564 |
| ETIM 6.0 | EC002584 |
| ETIM 7.0 | EC002584 |
UNSPSC
| UNSPSC 6.01 | 30211901 |
|---|---|
| UNSPSC 7.0901 | 39121501 |
| UNSPSC 11 | 39121501 |
| UNSPSC 12.01 | 39121501 |
| UNSPSC 13.2 | 39121552 |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
Характеристики
| В наличии | Да |
| Срок поставки | 14-16 недель |
| Характеристики | Сечение провода кв.мм, Вес, шт |
