8 631 руб. /шт
9 590 руб.
-10%
Экономия 959 руб.
Для организаций с НДС:
11 508
руб.
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

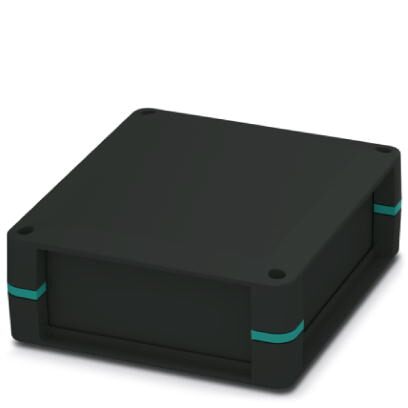

Цельный корпус для печатных плат, зафиксирован на угловых вставках, включает полусферы, закрытые боковые стенки, угловые вставки с креплением для плат, винты для крепления корпуса и плат, цвет корпуса: черный с бирюзовыми угловыми вставками
Преимущества для Вас
- Высокая гибкость применения благодаря модульной конструкции корпуса
- Гибкое крепление плат, адаптируется практически к любой форме
- Практичные возможности индивидуализации
- Сокращение затрат на логистику благодаря совместимым между собой компонентам
Коммерческие данные
Код заказа | 2203456 |
---|---|
Упаковочная единица | 1 stk |
GTIN | 4055626403427 |
Вес/шт. (без упаковки) | 742,000 GRM |
Характеристики товаров
Тип | UCS 237-195-F-CCD 9005 |
---|---|
Арт. № | 2203456 |
Тип корпуса | Универсальный корпус |
Исполнение | плоский |
Размеры

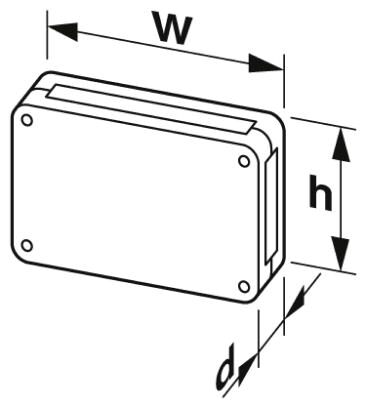

Чертеж | |
---|---|
Ширина [ w ] | 237 мм |
Высота [ h ] | 195 мм |
Глубина [ d ] | 47 мм |
Размеры | 211,8 мм x 169,8 мм (Максимальные размеры печатной платы) |
Спецификации материала
Цвет (RAL) | черный (9005) |
---|---|
Класс воспламеняемости согласно UL 94 | V0 |
Материал корпуса | PC |
Условия окружающей среды
Температура окружающей среды (хранение/транспорт) | -40 °C ... 55 °C |
---|---|
Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C (В зависимости от рассеиваемой мощности) |
Относительная влажность воздуха (хранение/транспорт) | 80 % |
Данные о печатной плате
Количество креплений печатной платы | 1 |
---|---|
Указание для установки печатных плат | Этот артикул подготовлен для печатной платы. Дополнительные печатные платы могут закрепляться при помощи клея (принадлежности). |
Толщина печатной платы | 0,8 мм ... 3 мм |
Общая площадь печатной платы | 36040 мм |
Тип крепления печатной платы | Резьбовые элементы |
Рассеиваемая мощность отдельного корпуса при 20 °C
Температура окружающей среды | 20 °C |
---|---|
Коэффициент уменьшения | 1 |
Монтажное положение | вертикально |
Рассеиваемая мощность | 31 Вт |
Рассеиваемая мощность отдельного корпуса при 30 °C
Температура окружающей среды | 30 °C |
---|---|
Коэффициент уменьшения | 0,8 |
Монтажное положение | вертикально |
Рассеиваемая мощность | 25,5 Вт |
Рассеиваемая мощность отдельного корпуса при 40 °C
Температура окружающей среды | 40 °C |
---|---|
Коэффициент уменьшения | 0,65 |
Монтажное положение | вертикально |
Рассеиваемая мощность | 20,3 Вт |
Рассеиваемая мощность отдельного корпуса при 50 °C
Температура окружающей среды | 50 °C |
---|---|
Коэффициент уменьшения | 0,5 |
Монтажное положение | вертикально |
Рассеиваемая мощность | 15,5 Вт |
Рассеиваемая мощность отдельного корпуса при 60 °C
Температура окружающей среды | 60 °C |
---|---|
Коэффициент уменьшения | 0,32 |
Монтажное положение | вертикально |
Рассеиваемая мощность | 10 Вт |
Механическая прочность/испытательный барабан
Спецификации по испытанию | DIN EN 60068-2-31 (VDE 0468-2-31):2009-04 |
---|---|
Высота падения | 50 см |
Количество циклов падения | 50 |
Испытание на вибростойкость
Спецификации по испытанию | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
---|---|
Частота | 10 - 150 - 10 Гц |
Скорость развертки | 1 октава/мин. |
Амплитуда | 0,15 мм (10 - 58,1 Гц) |
Ускорение | 2г (58.1 - 150 Гц) |
Продолжительность испытания на 1 ось | 2,5 ч |
Направление испытания | X-, Y- и Z-ось |
Ударопрочность
Спецификации по испытанию | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
---|---|
Форма удара | Полусинусоида |
Ускорение | 15г |
Продолжительность удара | 11 мс |
Количество ударов в 1 направлении | 3 |
Направление испытания | X-, Y- и Z-ось (положит. и отрицат.) |
Нагревостойкость (испытание вдавливанием шарика)
Спецификации по испытанию | DIN EN 60695-10-2 (VDE 0471-10-2): 2016-01 |
---|---|
Температура | 125 °C |
Продолжительность испытания (часы) | 1 ч |
Сила | 20 N |
Испытание на опасность воспламенения (нить накала)
Спецификации по испытанию | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
---|---|
Температура | 850 °C |
Время воздействия | 30 c |
Испытание лаков и красок на стойкость к различным веществам
Результат | Испытание проведено |
---|---|
Спецификации по испытанию | VW PV 3.10.7:2005-02 |
Степень защиты, обеспечиваемая корпусом (IP-код)
Спецификации по испытанию | DIN EN 60529 (VDE 0470-1):2014-09 |
---|---|
Результат, степень защиты IP-код | IP40 |
Общие указания
Указание | Корпус можно открывать до 10 раз. |
---|
Указание по монтажу
Момент затяжки / частота вращения | Винтовое соединение половин корпуса: 1,2 Нм-1,4 Нм / 500 rpm-1000 rpm |
---|---|
Крепление печатной платы на угловой вставке: 0,4 Нм-0,5 Нм / 500 rpm-1000 rpm | |
Форма привода, головка винта | Винтовое соединение половин корпуса: Torx® с прямым шлицем(T10) |
Крепление печатной платы: Torx® с прямым шлицем(T7) |
Данные по упаковке
Количество в одной упаковке | 1 |
---|---|
Наименование, количество в одной упаковке | Шт. |
Стандарты и предписания
Класс воспламеняемости согласно UL 94 | V0 |
---|
Классификация
eCl@ss
eCl@ss 5.1 | 27180506 |
---|---|
eCl@ss 6.0 | 27180800 |
eCl@ss 7.0 | 27182702 |
eCl@ss 8.0 | 27182702 |
eCl@ss 9.0 | 27182702 |
ETIM
ETIM 5.0 | EC001031 |
---|---|
ETIM 6.0 | EC001031 |
ETIM 7.0 | EC001031 |
