Описание

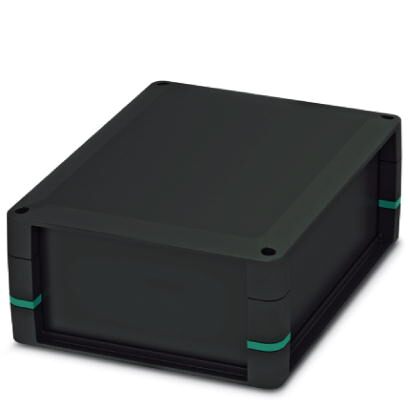

Цельный корпус для печатных плат, зафиксирован на угловых вставках, включает полусферы, закрытые боковые стенки, угловые вставки с креплением для плат, винты для крепления корпуса и плат, цвет корпуса: черный с бирюзовыми угловыми вставками
Преимущества для Вас
- Высокая гибкость применения благодаря модульной конструкции корпуса
- Гибкое крепление плат, адаптируется практически к любой форме
- Практичные возможности индивидуализации
- Сокращение затрат на логистику благодаря совместимым между собой компонентам
Коммерческие данные
Код заказа | 2203442 |
---|---|
Упаковочная единица | 1 stk |
GTIN | 4055626403304 |
Вес/шт. (без упаковки) | 649,800 GRM |
Характеристики товаров
Тип | UCS 195-145-H-CCD 9005 |
---|---|
Арт. № | 2203442 |
Тип корпуса | Универсальный корпус |
Исполнение | высоко |
Размеры

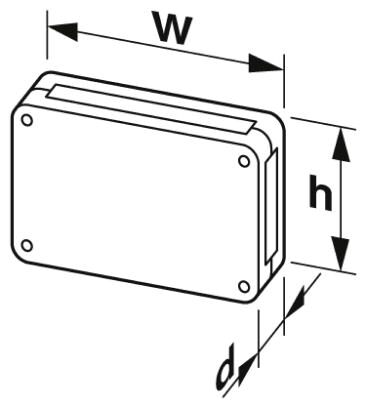

Чертеж | |
---|---|
Ширина [ w ] | 195 мм |
Высота [ h ] | 145 мм |
Глубина [ d ] | 67 мм |
Размеры | 169,8 мм x 120 мм (Максимальные размеры печатной платы) |
Спецификации материала
Цвет (RAL) | черный (9005) |
---|---|
Класс воспламеняемости согласно UL 94 | V0 |
Материал корпуса | PC |
Условия окружающей среды
Температура окружающей среды (хранение/транспорт) | -40 °C ... 55 °C |
---|---|
Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C (В зависимости от рассеиваемой мощности) |
Относительная влажность воздуха (хранение/транспорт) | 80 % |
Данные о печатной плате
Количество креплений печатной платы | 1 |
---|---|
Указание для установки печатных плат | Этот артикул подготовлен для печатной платы. Дополнительные печатные платы могут закрепляться при помощи клея (принадлежности). |
Толщина печатной платы | 0,8 мм ... 3 мм |
Общая площадь печатной платы | 14400 мм |
Тип крепления печатной платы | Резьбовые элементы |
Рассеиваемая мощность отдельного корпуса при 20 °C
Температура окружающей среды | 20 °C |
---|---|
Коэффициент уменьшения | 1 |
Монтажное положение | вертикально |
Рассеиваемая мощность | 31 Вт |
Рассеиваемая мощность отдельного корпуса при 30 °C
Температура окружающей среды | 30 °C |
---|---|
Коэффициент уменьшения | 0,81 |
Монтажное положение | вертикально |
Рассеиваемая мощность | 25 Вт |
Рассеиваемая мощность отдельного корпуса при 40 °C
Температура окружающей среды | 40 °C |
---|---|
Коэффициент уменьшения | 0,64 |
Монтажное положение | вертикально |
Рассеиваемая мощность | 20 Вт |
Рассеиваемая мощность отдельного корпуса при 50 °C
Температура окружающей среды | 50 °C |
---|---|
Коэффициент уменьшения | 0,5 |
Монтажное положение | вертикально |
Рассеиваемая мощность | 15,5 Вт |
Рассеиваемая мощность отдельного корпуса при 60 °C
Температура окружающей среды | 60 °C |
---|---|
Коэффициент уменьшения | 0,38 |
Монтажное положение | вертикально |
Рассеиваемая мощность | 12 Вт |
Механическая прочность/испытательный барабан
Спецификации по испытанию | DIN EN 60068-2-31 (VDE 0468-2-31):2009-04 |
---|---|
Высота падения | 50 см |
Количество циклов падения | 50 |
Испытание на вибростойкость
Спецификации по испытанию | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
---|---|
Частота | 10 - 150 - 10 Гц |
Скорость развертки | 1 октава/мин. |
Амплитуда | 0,15 мм (10 - 58,1 Гц) |
Ускорение | 2г (58.1 - 150 Гц) |
Продолжительность испытания на 1 ось | 2,5 ч |
Направление испытания | X-, Y- и Z-ось |
Ударопрочность
Спецификации по испытанию | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
---|---|
Форма удара | Полусинусоида |
Ускорение | 15г |
Продолжительность удара | 11 мс |
Количество ударов в 1 направлении | 3 |
Направление испытания | X-, Y- и Z-ось (положит. и отрицат.) |
Нагревостойкость (испытание вдавливанием шарика)
Спецификации по испытанию | DIN EN 60695-10-2 (VDE 0471-10-2): 2016-01 |
---|---|
Температура | 125 °C |
Продолжительность испытания (часы) | 1 ч |
Сила | 20 N |
Испытание на опасность воспламенения (нить накала)
Спецификации по испытанию | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
---|---|
Температура | 850 °C |
Время воздействия | 30 c |
Испытание лаков и красок на стойкость к различным веществам
Результат | Испытание проведено |
---|---|
Спецификации по испытанию | VW PV 3.10.7:2005-02 |
Степень защиты, обеспечиваемая корпусом (IP-код)
Спецификации по испытанию | DIN EN 60529 (VDE 0470-1):2014-09 |
---|---|
Результат, степень защиты IP-код | IP40 |
Общие указания
Указание | Корпус можно открывать до 10 раз. |
---|
Указание по монтажу
Момент затяжки / частота вращения | Винтовое соединение половин корпуса: 1,2 Нм-1,4 Нм / 500 rpm-1000 rpm |
---|---|
Крепление печатной платы на угловой вставке: 0,4 Нм-0,5 Нм / 500 rpm-1000 rpm | |
Форма привода, головка винта | Винтовое соединение половин корпуса: Torx® с прямым шлицем(T10) |
Крепление печатной платы: Torx® с прямым шлицем(T7) |
Данные по упаковке
Количество в одной упаковке | 1 |
---|---|
Наименование, количество в одной упаковке | Шт. |
Стандарты и предписания
Класс воспламеняемости согласно UL 94 | V0 |
---|
Классификация
eCl@ss
eCl@ss 5.1 | 27180506 |
---|---|
eCl@ss 6.0 | 27180800 |
eCl@ss 7.0 | 27182702 |
eCl@ss 8.0 | 27182702 |
eCl@ss 9.0 | 27182702 |
ETIM
ETIM 5.0 | EC001031 |
---|---|
ETIM 6.0 | EC001031 |
ETIM 7.0 | EC001031 |
