Характеристики
Норма упаковки
—
5
Вес, шт
—
306,900 GRM
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

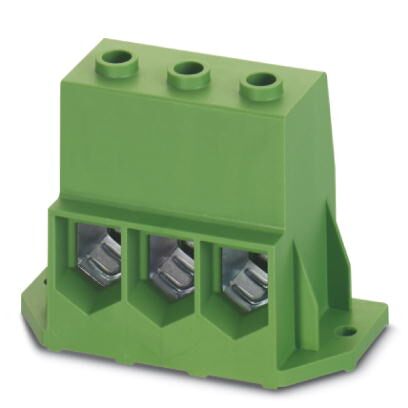

Клеммы для печатной платы, номинальный ток: 232 A, номинальное напряжение: 1000 В, размер шага: 20 мм, полюсов: 3, тип подключения: Винтовой зажим с натяжной гильзой, монтаж: Пайка волной припоя, направление подключения, проводник/печатная плата: 0 °, цвет: зеленый
Преимущества для Вас
- Известный принцип подключения позволяет применение во всем мире
- Незначительное нагревание благодаря высокой контактной ЭДС
- Возможно подсоединение двух проводников
- Быстрое и удобное тестирование с помощью встроенной возможности контроля
- Встроенное приспособление для защиты от неправильного подключения проводника в нижней части под натяжной гильзой
Коммерческие данные
| Код заказа | 1841872 |
|---|---|
| Упаковочная единица | 5 stk |
| Минимальный объем заказа | 5 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| GTIN | 4046356920032 |
| Вес/шт. (без упаковки) | 306,900 GRM |
Размеры
| Длина [ l ] | 44 мм |
|---|---|
| Размер шага | 20 мм |
| Размер a | 40 мм |
| Ширина [ w ] | 92 мм |
| Высота | 69 мм |
| Высота [ h ] | 73 мм |
| Длина выводов [P] | 4 мм |
| Расстояние между штырями | 13,8 мм |
| Диаметр отверстий | 4,8 мм |
Общие сведения
| Серия изделий | MKDSP 95/..-F |
|---|---|
| Группа изоляционного материала | I |
| Расчетное импульсное напряжение (III/3) | 8 кВ |
| Расчетное импульсное напряжение (III/2) | 8 кВ |
| Расчетное импульсное напряжение (II/2) | 6 кВ |
| Расчетное напряжение (III/3) | 1000 В |
| Расчетное напряжение (III/2) | 1000 В |
| Расчетное напряжение (II/2) | 1000 В |
| Подключение согласно стандарту | EN-VDE |
| Номинальный ток IN | 232 A |
| Номинальное сечение | 95 мм |
| Максимальный ток нагрузки | 232 A |
| Изоляционный материал | PA |
| Поверхность вывода под пайку | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Длина снятия изоляции | 25 мм |
| Полюсов | 3 |
| Резьба винтов | M8 |
| Мин. момент затяжки | 10 Нм |
Характеристики клемм
| Сечение жесткого проводника мин. | 10 мм |
|---|---|
| Сечение жесткого проводника макс. | 16 мм |
| Сечение гибкого проводника мин. | 25 мм |
| Сечение гибкого проводника макс. | 95 мм |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 16 мм |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 95 мм |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 16 мм |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 95 мм |
| Сечение провода AWG мин. | 6 |
| Сечение провода AWG макс. | 3/0 |
| 2 жестких провода одинакового сечения, мин. | 16 мм |
| 2 жестких провода одинакового сечения, макс. | 25 мм |
| 2 гибких провода одинакового сечения, мин. | 16 мм |
| 2 гибких провода одинакового сечения, макс. | 25 мм |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 16 мм |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 25 мм |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. | 16 мм |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 25 мм |
Данные для алюминиевого кабеля
| Сечение-крутящий момент-форма кабеля | Сечение жил кабеля:95 мм; Момент затяжки:10 Нм; Форма провода:секторообразный, однопроводной, класс 1, = 90°(se) |
|---|---|
| Сечение жил кабеля:50 мм; Момент затяжки:10 Нм; Форма провода:секторообразный, однопроводной, класс 1, = 90°(se) | |
| Сечение жил кабеля:35 мм; Момент затяжки:10 Нм; Форма провода:круглый, однопроводной, класс 1(re) | |
| Спецификации по испытанию | DIN VDE 0276-603 (VDE 0276-603):2010-03 |
| Указание по подготовке проводника | Чтобы обеспечить стабильный и безопасный контакт алюминиевых кабелей, требуется выполнить следующие условия: счистить ножом оксидную пленку с конца алюминиевого проводника со снятой изоляцией и сразу же окунуть его в нейтральный вазелин, то есть без содержания щелочи или кислот. При повторном подсоединении проводника указанную обработку следует провести еще раз. |
Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
|---|---|
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 5.1 | 27261100 |
|---|---|
| eCl@ss 6.0 | 27261100 |
| eCl@ss 7.0 | 27440401 |
| eCl@ss 8.0 | 27440401 |
| eCl@ss 9.0 | 27440401 |
ETIM
| ETIM 5.0 | EC002643 |
|---|---|
| ETIM 6.0 | EC002643 |
| ETIM 7.0 | EC002643 |
UNSPSC
| UNSPSC 13.2 | 39121432 |
|---|
