Артикул:
86714
8 990 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
В наличии
—
Да
Срок поставки
—
2-3 дня
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Вам также может понравиться
Описание
Программа поставок
Ассортимент | Дополнительное оснащение | |
Принадлежности | Общее дополнительное оснащение | |

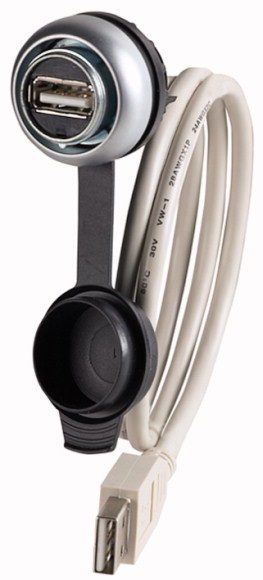

Идентификатор типа | M22 | |
Основная функция дополнительного оснащения | Гнездо | |
Отдельное устройство/законченное устройство | Отдельное устройство | |
| оконцованный кабель с жестким подключением штекера USB 3.0, тип A | ||
Длина провода | M | 0,6 |
Класс защиты | IP65 (с закрытой крышкой) IP20 (со вставленным штекером) | |
рамка | Рамка Titan | |
Подключение к SmartWire-DT | нет | |
Применяемое для | Монтаж спереди | |
Схема соединений/схема контактов |
Технические характеристики
| Технические характеристики | |||
Номинальное напряжение | UL | Перем./пост. ток 5 В | |
Диапазон напряжений | макс. 30 В | ||
Расчетный рабочий ток | мА | 900 | |
Полюсы | 9 | ||
Скорость передачи данных | кБод | макс. 5 ГБит/с | |
Класс / Категория | 3.0 | ||
Вид контакта | 1 : 1 | ||
Экранирование | да | ||
| Общая информация | |||
Конструктивное исполнение | USB 3.0 A | ||
Сопротивление изоляции | RISO | МОм | > 100 |
Проходное сопротивление | |||
Материал контакта | CuSn, позолоченный | ||
Монтаж | Вырез на передней панели d = 22,5 мм | ||
Глубина установки | мм | ca. 70 (incl. Krummung) | |
Кабельная оболочка | ПВХ | ||
Наружный диаметр провода | мм | 6,1 | |
Радиус сгиба | 15 x диаметр провода | ||
Температура окружающей среды | -20 - +70 | ||
Хранение | °C | - 25 - + 80 | |
Механический срок службы | Переключения | > 100 циклов соединения и разъединения | |
Вес | кг/шт. | 0.044 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции | |||
Способность отдавать потери мощности | Pve | W | 0 |
Мин. рабочая температура | °C | -20 | |
Макс. рабочая температура | °C | 70 | |
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | По запросу | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Accessories for control circuit devices (EC002024) | |
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Low-voltage switch technology (accessories) / Control circuit devices (accessories) (ecl@ss8.1-27-37-92-16 [ACO043008]) | |
Type of electrical accessory | - |
Type of mechanical accessory | - |
Апробации
| Product Standards | UL 508; CSA-C22.2 No. 142; IEC/EN 6113-2; CE marking |
| UL File No. | E330994 |
| UL Category Control No. | DUXR, DUXR7 |
| CSA File No. | UL report applies to both US and Canada |
| CSA Class No. | - |
| North America Certification | UL listed, certified by UL for use in Canada |
| Degree of Protection | IEC: IP65 and UL/CSA NEMA Type 12 when closed, IP20 when connected |
