Описание

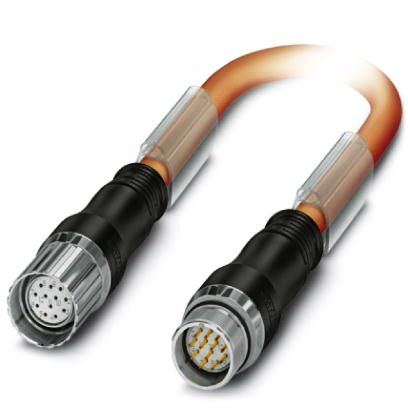

Штекерный разъем, пластиковая заливка с обеих сторон, длина: 5 м, цвет наружной оболочки: оранжевый RAL 2003
Преимущества для Вас
- Наш стандарт: прочный провод из полиуретана без галогенов
- Просто и безопасно: 100 % электрически проверенных и готовых к использованию изделий
- Исполнения с подготовленными с одной или двух сторон проводниками
- Высокая гибкость: сборка и длина проводников на заказ
Коммерческие данные
Код заказа | 1619293 |
---|---|
Упаковочная единица | 1 stk |
Минимальный объем заказа | 2 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 223 (C-2-2017) |
GTIN | 4046356835077 |
Вес/шт. (без упаковки) | 621,000 GRM |
Длина кабеля | 5 м |
---|---|
Номинальный ток | 9 A |
Параметры штекерного соединителя
Конструкция | прямой, с пластмассовой оболочкой |
---|---|
Материал корпуса | Цинк. литье под давлением |
Тип резьбы | M23 |
Тип фиксатора | Винтовой зажим |
Степень защиты | IP67, в закрытом состоянии |

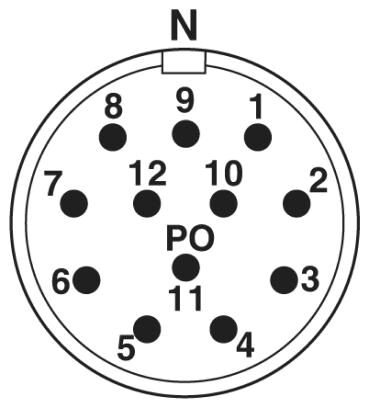

Полюсов | 12 |
Направление вращения | стандартный |
Тип контактов | Розетка |
Циклы установки | 50 |
Проходное сопротивление | |
Ток, максимальный | 8 A |
Напряжение | 150 В |
Категория перенапряжения | II |
Степень загрязнения | 3 |
Расчетное импульсное напряжение | 1,5 кВ |
Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C |
Параметры проводника
Тип кабеля | RSL9YSLC11Y |
---|---|
Экранирован. | есть |
Конструкция кабеля | 4 x 2 x 0,25 мм + 2 x 0,5 мм |
Конструкция кабеля (AWG) | 24 AWG/ 4pr + 20 AWG/ 2c |
Наружный диаметр кабеля | 8 мм |
Внешняя оболочка, материал | TPU |
Материал, изоляция проводника | PP |
Внешняя оболочка, цвет | оранжевый RAL 2003 |
Номинальное напряжение, кабель | 300 В |
Испытательное напряжение | 1 кВ |
Расчетный ток | 9 A |
Минимальный радиус изгиба, при жесткой прокладке | 40 мм |
Минимальный радиус изгиба, при подвижной прокладке | 60 мм |
Температура окружающей среды при жесткой прокладке | -40 °C ... 80 °C |
Температура окружающей среды при подвижной прокладке | -20 °C ... 60 °C |
Параметры разъема (вторая сторона)
Конструкция | прямой, с пластмассовой оболочкой |
---|---|
Материал корпуса | Цинк. литье под давлением |
Тип резьбы | M23 |
Степень защиты | IP67, в закрытом состоянии |
Полюсов | 12 |
Направление вращения | стандартный |
Тип контактов | Штифт |
Циклы установки | 50 |
Проходное сопротивление | |
Ток, максимальный | 8 A |
Напряжение | 150 В |
Категория перенапряжения | II |
Степень загрязнения | 3 |
Расчетное импульсное напряжение | 1,5 кВ |
Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C |
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 10.0.1 | 27060106 |
---|---|
eCl@ss 4.0 | 27060306 |
eCl@ss 4.1 | 27060306 |
eCl@ss 5.0 | 27061801 |
eCl@ss 5.1 | 27061800 |
eCl@ss 6.0 | 27062000 |
eCl@ss 7.0 | 27062011 |
eCl@ss 8.0 | 27062011 |
eCl@ss 9.0 | 27062011 |
ETIM
ETIM 3.0 | EC001121 |
---|---|
ETIM 4.0 | EC001855 |
ETIM 5.0 | EC001578 |
ETIM 6.0 | EC001578 |
ETIM 7.0 | EC003250 |
UNSPSC
UNSPSC 6.01 | 26121604 |
---|---|
UNSPSC 7.0901 | 26121604 |
UNSPSC 11 | 26121604 |
UNSPSC 12.01 | 26121604 |
UNSPSC 13.2 | 26121604 |
