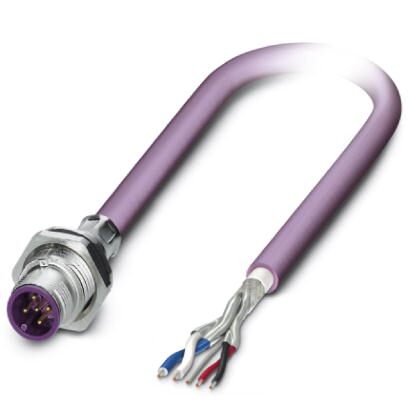

Встраиваемый разъем (вилка) шинной системы, DeviceNet/CANopen, 5-полюсный, M12, экранированный, с механическим ключом А-типа, SPEEDCON, монтаж с задней части стенки / резьбовое крепление с Pg9, с кабелем шины длиной 1,0 м, 2 x 0,2 мм; 2 x 0,32 мм
Преимущества для Вас
- Подготовленные с проводниками различной стандартной длины для незамедлительного использования
- Сборка и длина проводников на заказ
- Оптимальная герметичность за счет заливки со стороны кабеля
- Исполнения кабелей для всех распространенных типов сетей и полевых шин
- Для высокой безопасности передачи: подсоединение экрана к корпусу при помощи опциональной ЭМС-гайки
Коммерческие данные
Код заказа | 1437575 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 427 (C-2-2017) |
GTIN | 4046356457705 |
Вес/шт. (без упаковки) | 81,600 GRM |
Размеры
Длина кабеля | 1 м |
---|
Окружающие условия
Температура окружающей среды (при эксплуатации) | -25 °C ... 85 °C (вилка / розетка) |
---|---|
Степень защиты | IP67 |
Общие сведения
Указание | Электрические и механические параметры указаны с учетом наличия правильно зафиксированного и установленного штекерного соединителя. Если соединитель не зафиксирован и существует вероятность попадания в него грязи, то рекомендуется закрыть его защитным колпаком >IP54. Кроме того, необходимо учитывать воздействия со стороны проводов, кабелей и печатных плат. |
---|---|
Расчетный ток при 40 | 4 A |
Расчетное напряжение | 60 В |
Расчетное импульсное напряжение | 1,5 кВ |
Полюсов | 5 |
Сопротивление изоляции | 100 M |
Кодирование | A - стандарт |
Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
Тип сигнала/категория | DeviceNet |
Категория перенапряжения | II |
Степень загрязнения | 3 |
Циклы установки | > 100 |
Момент затяжки | 2 Нм ... 3 Нм (С монтажной стороны) |
Материал
Класс воспламеняемости согласно UL 94 | V0 |
---|---|
Материал уплотнения | FKM |
Стандарты и предписания
Обозначение стандарта | Разъем M12 |
---|---|
Стандарты / нормативные документы | МЭК 61076-2-101 |
Класс воспламеняемости согласно UL 94 | V0 |
Кабель
Тип кабеля | Шина CAN/DeviceNet |
---|---|
Тип кабеля (краткое обозначение) | 920 |
UL AWM Style | 21198 (80 °C / 300 В) |
Тип сигнала/категория | CANopen® |
DeviceNet | |

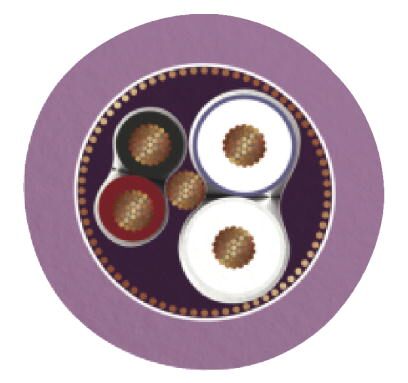

Конструкция кабеля | 2xAWG24/19+2xAWG22/19 |
Сечение провода | 2x 0,25 мм (Кабель передачи данных) |
2x 0,34 мм (Напряжение питания) | |
1x 0,34 мм (Дополнительный гибкий провод) | |
AWG, сигнальная линия | 24 |
AWG, напряжение питания | 22 |
Конструкция кабеля, сигнальная линия | 19x 0,13 мм |
Конструкция кабеля, напряжение питания | 19x 0,15 мм |
Диаметр проводника вкл. изоляцию | 1,95 мм ±0,05 мм (Кабель передачи данных) |
1,4 мм ±0,05 мм (Напряжение питания) | |
Цвета жил | красно-черный, сине-белый |
Скрутка пары | 2 проводника для пары |
Тип экрана пары | Алюминиевая фольга с пластмассовым покрытием, алюминиевая сторона снаружи |
Общая скрутка | 2 пары вокруг дополнительного гибкого провода в центре сердечника |
Экранировка | Оплетка из оцинкованной медной проволоки |
защитный экран оптоволоконного кабеля | 80 % |
Внешняя оболочка, цвет | фиолетовый RAL 4001 |
Наружный диаметр кабеля D | 6,7 мм ±0,3 мм |
Минимальный радиус изгиба, жесткая прокладка | 5 x D |
Минимальный радиус изгиба, гибкая прокладка | 10 x D |
Количество циклов изгибания | 5000000 |
Радиус изгиба | 70 мм |
Минимальный радиус изгиба, использование в буксирных цепях | 10 x D |
Путь перемещения | 4,5 м |
Скорость поперечного перемещения | 3 м/c |
Ускорение | 3 м/c |
Масса кабеля | 90 кг/км |
Внешняя оболочка, материал | PUR |
Материал, изоляция проводника | вспененный полиэтилен (Кабель передачи данных) |
PE (Напряжение питания) | |
Материал проводника | гибкий провод из оцинкованной меди |
Сопротивление изоляции | 5 Г*км (Кабель передачи данных) |
5 Г*км (Напряжение питания) | |
Сопротивление шлейфа | 181,80 Ом/км (Кабель передачи данных) |
114,80 Ом/км (Напряжение питания) | |
Проводники - емкость | ном. 40 нФ/км (Кабель передачи данных) |
Волновое сопротивление | 120 ±10 % (при 1 МГц) |
Ослабление | 22,9 дБ/км (при 1 МГц) |
16,4 дБ/км (при 500 кГц) | |
9,5 дБ/км (при 125 кГц) | |
Номинальное напряжение, проводник | 300 В (Пиковое значение, не для применения под сильной токовой нагрузкой) |
Испытательное напряжение, фаза / фаза | 2000 В (50 Гц, 1 мин) |
Испытательное напряжение, фаза / экран | 2000 В (50 Гц, 1 мин) |
Негорючесть | UL 1581, разд. 1060 (FT-1) |
МЭК 60332-1 | |
согласно ISO 6722-1 5.22 (UN ECE-R 118.01) | |
Без галогенов | согласно DIN VDE 0472, часть 815 |
соответствует EN 60754-1 | |
Стойкость, прочие данные | низкая адгезия |
Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (кабель, жестко прокладываемый) |
-20 °C ... 80 °C (кабель, для подвижного монтажа) | |
Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27250313 |
---|---|
eCl@ss 4.1 | 27250313 |
eCl@ss 5.0 | 27143423 |
eCl@ss 5.1 | 27143400 |
eCl@ss 6.0 | 27279200 |
eCl@ss 7.0 | 27440103 |
eCl@ss 8.0 | 27440103 |
eCl@ss 9.0 | 27440102 |
ETIM
ETIM 3.0 | EC002061 |
---|---|
ETIM 4.0 | EC002061 |
ETIM 5.0 | EC002061 |
ETIM 6.0 | EC002061 |
UNSPSC
UNSPSC 6.01 | 31251501 |
---|---|
UNSPSC 7.0901 | 31251501 |
UNSPSC 11 | 31251501 |
UNSPSC 12.01 | 31251501 |
UNSPSC 13.2 | 39121413 |
