Описание

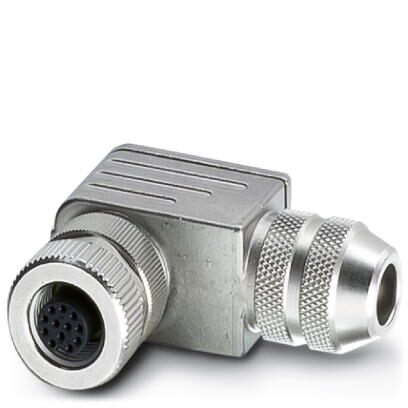

Разъем, Универсальный, 12-полюсн., экранирован., Гнездо угловой M12, А-кодирование, Подключение пайкой, материал накатанной гайки: Цинк. литья под давлением, с никелевым покрытием, кабельный ввод Pg9, наружный диаметр кабеля 6 мм ... 8 мм
Преимущества для Вас
- Безопасное применение в полевых условиях благодаря высоким классам защиты
- Гибкость: разъемы для сборки на месте
- Экономия места - благодаря многополюсным разъемам
- Надежная передача сигналов - экран 360° в условиях повышенных электромагнитных нагрузок
Коммерческие данные
Код заказа | 1404413 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 24 (C-2-2017) |
GTIN | 4046356693868 |
Вес/шт. (без упаковки) | 67,390 GRM |

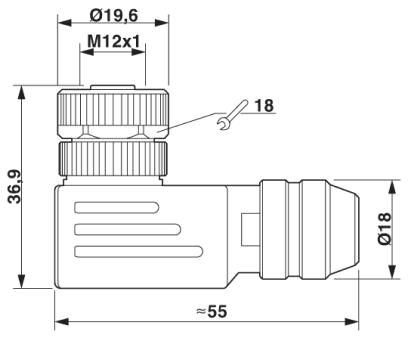

Размеры
Диаметр корпуса | 19,6 мм |
---|---|
Длина | 36,9 мм |
Наружный диаметр проводника | 6 мм ... 8 мм |

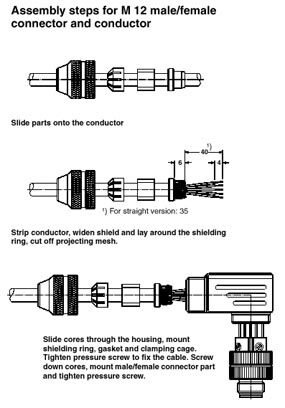

Длина зачищенной части оболочки | 40 мм |
Длина зачищенной части одной жилы | 4 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C (вилка / розетка) |
---|---|
Степень защиты | IP67 |
Общие сведения
Расчетный ток при 40 | 1,5 A (до 40 °C) |
---|---|
Расчетное напряжение | 30 В AC |
30 В DC | |

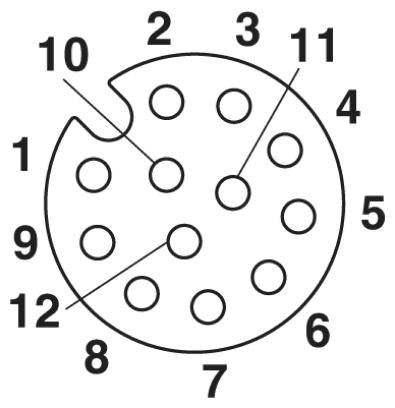

Полюсов | 12 |
Сопротивление изоляции | > 10 Г |
Кодирование | A - стандарт |
Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
Тип сигнала/категория | Универсальный |
Индикатор состояния | Нет |
Категория перенапряжения | II |
Степень загрязнения | 3 |
Тип подключения | Подключение пайкой |
Сечение провода | 0,08 мм ... 0,25 мм (без кабельного наконечника) |
0,08 мм ... 0,25 мм (жесткий) | |
Сечение проводника AWG | 28 ... 24 (без кабельного наконечника) |
Циклы установки | 100 |
Момент затяжки | 0,4 Нм (Накатанная гайка М12) |
0,8 Нм ... 1 Нм (Прижимная винтовая деталь) | |
Штекерную вставку с сальниковым корпусом закрутить до упора | |
Указания по монтажу | Возможно вращение расположения контактов по отношению к кабельному отводу с шагом в 90° |
Материал
Класс воспламеняемости согласно UL 94 | HB |
---|---|
Материал, контакт | CuZn |
Материал, контактная поверхность | Золото |
Материал, держатель контакта | PA |
Материал корпуса ручки | Цинк. литья под давлением, с никелевым покрытием |
Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
Материал уплотнения | NBR |
Стандарты и предписания
Обозначение стандарта | Разъем M12 |
---|---|
Стандарты / нормативные документы | МЭК 61076-2-101 |
Класс воспламеняемости согласно UL 94 | HB |
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27140815 |
---|---|
eCl@ss 4.1 | 27140815 |
eCl@ss 5.0 | 27143423 |
eCl@ss 5.1 | 27143400 |
eCl@ss 6.0 | 27279200 |
eCl@ss 7.0 | 27440104 |
eCl@ss 8.0 | 27440104 |
eCl@ss 9.0 | 27440102 |
ETIM
ETIM 3.0 | EC002062 |
---|---|
ETIM 4.0 | EC002062 |
ETIM 5.0 | EC002062 |
ETIM 6.0 | EC002062 |
UNSPSC
UNSPSC 6.01 | 30211824 |
---|---|
UNSPSC 7.0901 | 39121413 |
UNSPSC 11 | 39121413 |
UNSPSC 12.01 | 39121413 |
UNSPSC 13.2 | 39121413 |
