Описание

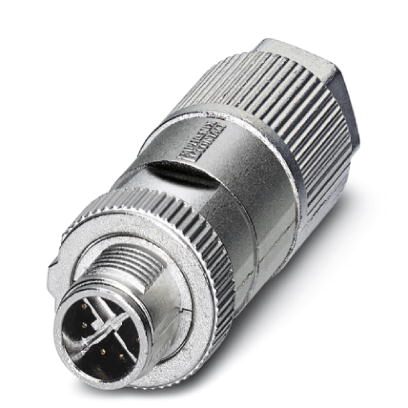

Разъем, PROFINET CAT6A (10 Гбит/с), 8-полюсн., без галогенов, экранирован., Штекеры прямое M12 SPEEDCON, X-кодирование, Клеммы с ножевыми контактами, материал накатанной гайки: Цинк. литья под давлением, с никелевым покрытием, наружный диаметр кабеля 5 мм ... 9,7 мм
Преимущества для Вас
- Безопасное применение в полевых условиях благодаря высоким классам защиты
- Гибкость: разъемы для сборки на месте
- Срезное клеммное соединение: инновационная и быстрая технология сборки без снятия изоляции с отдельных жил
- Экономия времени благодаря установке при помощи устройства быстрой фиксации SPEEDCON
- Надежная передача сигналов - экран 360° в условиях повышенных электромагнитных нагрузок
Коммерческие данные
Код заказа | 1411044 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 344 (C-2-2017) |
GTIN | 4046356997898 |
Вес/шт. (без упаковки) | 43,700 GRM |
Размеры
Раствор ключа - накидная гайка | 15 мм |
---|---|
Диаметр корпуса | 19 мм |
Длина | 58 мм |
Наружный диаметр проводника | 5 мм ... 9,7 мм |
Длина зачищенной части оболочки | 80 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C (вилка / розетка) |
---|---|
Температура окружающей среды (при монтаже) | -5 °C ... 50 °C |
Степень защиты | IP65 |
IP67 |
Общие сведения
Указание | Данное изделие соответствует директиве "Кабельная разводка PROFINET" и директиве по межсоединительным технологиям для PROFINET, редакция 2.00, заказ №: 2.252, глава 8.2 "Разъемы для наружной эксплуатации (симметричные кабели) |
---|---|
Расчетный ток при 40 | 0,5 A |
Расчетное напряжение | 48 В AC |
60 В DC | |
Полюсов | 8 |
Сопротивление изоляции | 100 M |
Кодирование | X - данные |
Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-109 |
Шок, вибрация EN 50155:2001 | |
Тип сигнала/категория | PROFINET CAT6A (МЭК 11801), 10 Гбит/с |
Индикатор состояния | Нет |
Категория перенапряжения | II |
Степень загрязнения | 3 |
Тип подключения | Клеммы с ножевыми контактами |
Сечение провода | 0,25 мм ... 0,5 мм (гибкий) |
0,25 мм ... 0,5 мм (жесткий) | |
Сечение проводника AWG | 24 ... 20 (гибкий) |
24 ... 20 (жесткий) | |
Диаметр проводника вкл. изоляцию | 0,75 мм ... 2 мм |
Частота подключения проводников одинакового сечения | 10 |
Изоляционный материал жилы | ПВХ / PE / PP / Резина |
Конструкция гибкого проводника согласно VDE 0295 / минимальный диаметр проволоки | Классы 2 - 6 |
Циклы установки | 100 |
Момент затяжки | Накатанная гайка М12 |
5 Нм (Контргайка) |
Материал
Класс воспламеняемости согласно UL 94 | V0 |
---|---|
Материал, контакт | CuSn |
Материал, контактная поверхность | Ni/Au |
Материал, держатель контакта | PA 6.6 |
Материал корпуса ручки | Цинк. литья под давлением, с никелевым покрытием |
Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
Материал уплотнения | NBR |
Стандарты/нормативные документы | PA 6.6: Противопожарная защита для рельсовых автомобилей - требования R22, R23, R24 и R26 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) |
Стандарты и предписания
Обозначение стандарта | Разъем M12 |
---|---|
Стандарты / нормативные документы | МЭК 61076-2-109 |
Обозначение стандарта | Шок, вибрация |
Стандарты / нормативные документы | EN 50155:2001 |
Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
---|---|
Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
eCl@ss 5.1 | 27061800 |
---|---|
eCl@ss 6.0 | 27279200 |
eCl@ss 7.0 | 27440104 |
eCl@ss 8.0 | 27440104 |
eCl@ss 9.0 | 27440102 |
ETIM
ETIM 5.0 | EC002635 |
---|---|
ETIM 6.0 | EC002635 |
ETIM 7.0 | EC002635 |
