Описание

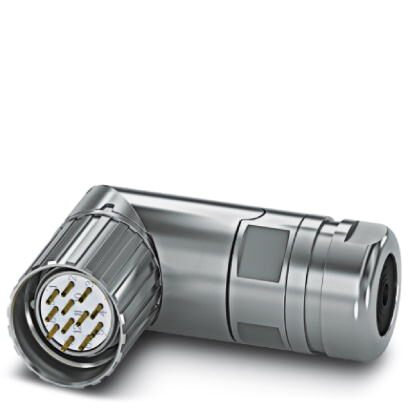

Кабельный соединитель, угловой, экранирован.: есть, Винтовой зажим, M23, Полюсов: 12, тип контактов: Штифт, Подключение пайкой, диапазон диаметра кабеля: 6 мм ... 10 мм
Преимущества для Вас
- Угловой отвод кабеля для ограниченных габаритных условий
- Адаптация для различных приложений благодаря настраиваемому направлению отвода кабеля
- Безопасное применение в полевых условиях благодаря высоким классам защиты
- Разъемы для гибкой сборки на месте
- Полная защита от ЭМВ для надежной передачи сигналов
- Соединение под пайку: проверенная временем технология подсоединения для различных жил
Коммерческие данные
Код заказа | 1620249 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 84 (C-2-2017) |
GTIN | 4046356818346 |
Вес/шт. (без упаковки) | 198,800 GRM |
Диапазон температур
Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C |
---|
Характеристики изолятора
Кодирование | N |
---|---|
Материал изолирующей части корпуса | PBT |
Материал контакта | CuZn |
Материал, контактная поверхность | Ni/Au |
Циклы установки, механич. | 100 |
Способ подсоединения контакта | Подключение пайкой |
Тип контакта | Штифт |
Применение | Сигнал |
Полюсов | 12 |
Диаметр контакта сигнальной цепи | 1 мм |
Сечение гибких проводников для контакта сигнальной цепи, макс. | 1 мм |
Номинальный ток на контакт сигнальной цепи при 25 °C | 8 A |
Номинальное напряжение контакта сигнальной цепи | 150 В |
Расчетное импульсное напряжение | 1,5 кВ |
Категория перенапряжения | II |
Степень загрязнения | 3 |
Параметры корпуса
Материал корпуса | Точеные части: медно-цинковый сплав (CuZn), литые части: цинк (GD-Zn) |
---|---|
Тип фиксатора | Винтовой зажим |
Класс защиты (вставлен) | IP67 |
Тип резьбы | M23 |
Параметры кабельного уплотнения
Диаметр кабеля | 6 мм ... 10 мм |
---|---|
Материал уплотнения | NBR |
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 272607xx |
---|---|
eCl@ss 4.1 | 272607xx |
eCl@ss 5.0 | 27260701 |
eCl@ss 5.1 | 27260700 |
eCl@ss 6.0 | 27260700 |
eCl@ss 7.0 | 27440102 |
eCl@ss 8.0 | 27440102 |
eCl@ss 9.0 | 27440103 |
ETIM
ETIM 3.0 | EC001121 |
---|---|
ETIM 4.0 | EC002635 |
ETIM 5.0 | EC002635 |
ETIM 6.0 | EC002061 |
UNSPSC
UNSPSC 6.01 | 43172015 |
---|---|
UNSPSC 7.0901 | 43201404 |
UNSPSC 11 | 43172015 |
UNSPSC 12.01 | 43201404 |
UNSPSC 13.2 | 43201404 |
