Описание

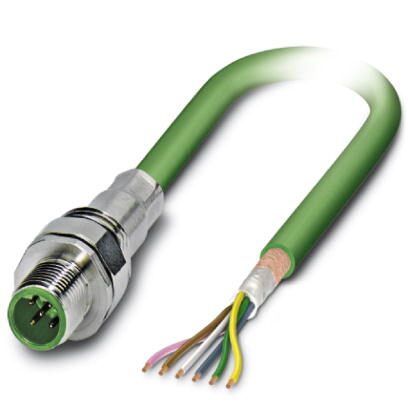

Встраиваемый разъем (вилка) шинной системы, INTERBUS, 5-полюсный, M12, экранированный, с механическим ключом B-типа, монтаж с передней части стенки / резьбовое крепление с M16, позиционируемый, с кабелем шины длиной 1 м, 3 х 2 x 0,25 мм
Преимущества для Вас
- Подготовленные с проводниками различной стандартной длины для незамедлительного использования
- Сборка и длина проводников на заказ
- Оптимальная герметичность за счет заливки со стороны кабеля
- Исполнения кабелей для всех распространенных типов сетей и полевых шин
- Для высокой безопасности передачи: подсоединение экрана к корпусу при помощи опциональной ЭМС-гайки
Коммерческие данные
Код заказа | 1530223 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 425 (C-2-2017) |
GTIN | 4017918982690 |
Вес/шт. (без упаковки) | 97,400 GRM |
Размеры
Длина кабеля | 1 м |
---|
Окружающие условия
Температура окружающей среды (при эксплуатации) | -25 °C ... 85 °C (вилка / розетка) |
---|---|
Степень защиты | IP67 |
Общие сведения
Расчетный ток при 40 | 4 A |
---|---|
Расчетное напряжение | 60 В |
Расчетное импульсное напряжение | 1,5 кВ |
Полюсов | 5 |
Сопротивление изоляции | 100 M |
Кодирование | B - инверс. |
Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
Индикатор состояния | Нет |
Категория перенапряжения | II |
Степень загрязнения | 3 |
Испытательное напряжение | 2500 В |
Циклы установки | > 100 |
Момент затяжки | 3 Нм ... 4 Нм (С монтажной стороны) |
Материал
Класс воспламеняемости согласно UL 94 | V0 |
---|---|
Материал, контакт | CuZn |
Материал, контактная поверхность | Ni/Au |
Материал, держатель контакта | PA 6.6 |
Материал накатанной гайки | латунь, никелированный |
Материал уплотнения | NBR |
Стандарты и предписания
Обозначение стандарта | Разъем M12 |
---|---|
Стандарты / нормативные документы | МЭК 61076-2-101 |
Класс воспламеняемости согласно UL 94 | V0 |
Кабель
Тип кабеля | INTERBUS |
---|---|
Тип кабеля (краткое обозначение) | 900 |
Тип сигнала/категория | INTERBUS |
Конструкция кабеля | 3 x 2 x 0,22 мм |
Сечение провода | 3x 2x 0,22 мм |
AWG, сигнальная линия | 24 |
Конструкция кабеля, сигнальная линия | 32x 0,10 мм |

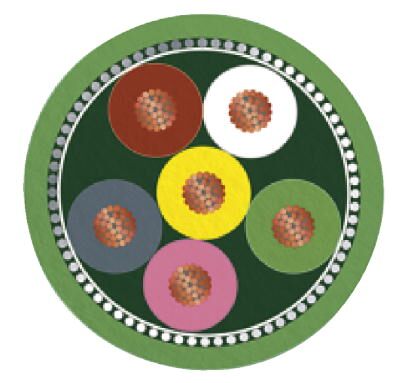

Цвета жил | желто-зеленый, бело-коричневый, серо-розовый |
Скрутка пары | 2 проводника для пары |
Общая скрутка | 3 пары для сердечника |
Экранировка | Оплетка из медной проволоки |
Внешняя оболочка, цвет | зеленый RAL 6017 |
Наружный диаметр кабеля D | 8 мм |
Минимальный радиус изгиба, жесткая прокладка | 7,5 x D |
Минимальный радиус изгиба, гибкая прокладка | 15 x D |
Количество циклов изгибания | 5000000 |
Радиус изгиба | 120 мм |
Путь перемещения | 10 м |
Скорость поперечного перемещения | 1,6 м/c |
Ускорение | 3,2 м/c |
Масса кабеля | 70 кг/км |
Внешняя оболочка, материал | PUR |
Материал, изоляция проводника | PE |
Материал проводника | медный гибкий провод |
Сопротивление изоляции | 5 Г*км |
Сопротивление шлейфа | 159,80 Ом/км |
Проводники - емкость | 60 нФ/км (при 800 Гц) |
Волновое сопротивление | 120 ±20 % (при 64 кГц) |
100 ±15 % (при 1 МГц) | |
Переходное затухание (NEXT) | 61 дБ (при 772 кГц) |
59 дБ (при 1 МГц) | |
55 дБ (при 2 МГц) | |
50 дБ (при 4 МГц) | |
46 дБ (при 8 МГц) | |
44 дБ (при 10 МГц) | |
41 дБ (при 16 МГц) | |
40 дБ (при 20 МГц) | |
Ослабление | 15 дБ/км (при 256 кГц) |
24 дБ/км (при 772 кГц) | |
27 дБ/км (при 1 МГц) | |
52 дБ/км (при 4 МГц) | |
84 дБ/км (при 10 МГц) | |
112 дБ/км (при 16 МГц) | |
119 дБ/км (при 20 МГц) | |
Скорость передачи сигнала | 0,66 c |
Сопротивление устройства сопряжения | |
Номинальное напряжение, проводник | 250 В (Пиковое значение, не для применения под сильной токовой нагрузкой) |
Испытательное напряжение, фаза / фаза | 1500 Вэфф |
Испытательное напряжение, фаза / экран | 1000 Вэфф |
Негорючесть | согласно VDE 0472 части 4, способ испытания B |
согласно МЭК 60332-1 | |
Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (кабель, жестко прокладываемый) |
-30 °C ... 70 °C (кабель, для подвижного монтажа) |
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27140815 |
---|---|
eCl@ss 4.1 | 27140815 |
eCl@ss 5.0 | 27143423 |
eCl@ss 5.1 | 27143400 |
eCl@ss 6.0 | 27279200 |
eCl@ss 7.0 | 27440103 |
eCl@ss 8.0 | 27440103 |
eCl@ss 9.0 | 27440102 |
ETIM
ETIM 2.0 | EC001297 |
---|---|
ETIM 3.0 | EC002061 |
ETIM 4.0 | EC000830 |
EC002061 | |
ETIM 6.0 | EC002061 |
UNSPSC
UNSPSC 6.01 | 31251501 |
---|---|
UNSPSC 7.0901 | 31251501 |
UNSPSC 11 | 31251501 |
UNSPSC 12.01 | 31251501 |
UNSPSC 13.2 | 39121413 |
