Описание

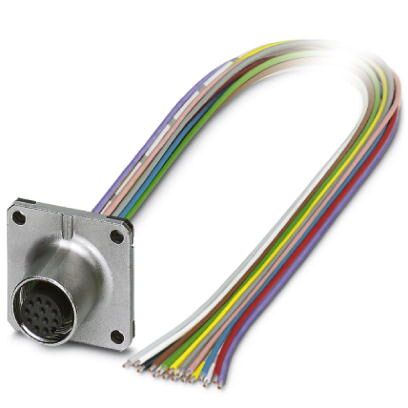

Встр. гнездо для датчика/исп. устр-ва, 17-конт., M12, с мех. ключом A, монтаж на передней панели/с помощью квадратных фланцев, с гибким проводом 0,5 м (TPE), 17 x 0,14 мм
Преимущества для Вас
- 4 крепежных отверстия 3,2 мм
- С фасонным уплотнителем для винтов М3
- Подготовленные с гибкими проводниками для незамедлительного использования
- Сборка и длина проводников на заказ
- Оптимальная герметичность за счет заливки со стороны гибких проводников
- Любые распространенные схемы расположения контактов и кодировка для передачи сигналов, данных и питания с унифицированной конструкцией
- Для высокой безопасности передачи: подсоединение экрана к корпусу при помощи опциональной ЭМС-гайки
- Система быстрой фиксации SPEEDCON снижает время на кабельную разводку
Коммерческие данные
Код заказа | 1441736 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 38 (C-2-2017) |
GTIN | 4046356533072 |
Вес/шт. (без упаковки) | 32,700 GRM |
Размеры
Длина кабеля | 0,5 м |
---|
Окружающие условия
Температура окружающей среды (при эксплуатации) | -25 °C ... 85 °C (вилка / розетка) |
---|---|
Степень защиты | IP67 |
Общие сведения
Указание | Электрические и механические параметры указаны с учетом наличия правильно зафиксированного и установленного штекерного соединителя. Если соединитель не зафиксирован и существует вероятность попадания в него грязи, то рекомендуется закрыть его защитным колпаком >IP54. Кроме того, необходимо учитывать воздействия со стороны проводов, кабелей и печатных плат. |
---|---|
Расчетный ток при 40 | 1,5 A |
Расчетное напряжение | 30 В |
Расчетное импульсное напряжение | 0,8 кВ |
Полюсов | 17 |
Сопротивление изоляции | 100 M |
Кодирование | A - стандарт |
Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
Индикатор состояния | Нет |
Категория перенапряжения | II |
Степень загрязнения | 3 |
Тип подключения | Отдельные проводники |
Циклы установки | > 100 |
Момент затяжки | 3 Нм ... 4 Нм (С монтажной стороны) |
Тип монтажа | Монтаж на передней стенке Четырехгранный фланец Длина стороны 20 мм |
Материал
Класс воспламеняемости согласно UL 94 | V0 |
---|---|
Материал, контакт | CuZn |
Материал, контактная поверхность | Ni/Au |
Материал, держатель контакта | PA 6.6 |
Материал корпуса ручки | Цинк. литья под давлением, с никелевым покрытием |
Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
Материал уплотнения | FKM |
Кабель
Тип кабеля | Гибкий кабель TPE |
---|---|
Сечение провода | 0,14 мм |
Конструкция кабеля, сигнальная линия | 7x 0,16 мм |
Диаметр проводника вкл. изоляцию | 1,1 мм ±0,05 мм |
Толщина стенки, изоляция | 0,21 мм (Изоляция жилы) |
Цвета жил | коричневый, синий, белый, зеленый, розовый, желтый, черный, серый, красный, фиолетовый, серый/розовый, красный/синий, белый/зеленый, коричневый/зеленый, белый/желтый, желтый/коричневый, белый/серый |
Материал, изоляция проводника | TPE |
Материал проводника | гибкий провод из оцинкованной меди |
Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
Сопротивление изоляции | 20 М*км |
Сопротивление кабеля | 57,6 м/м |
Номинальное напряжение, проводник | 300 В |
Испытательное напряжение, проводник | 2000 В AC |
Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C (кабель, жестко прокладываемый) |
-25 °C ... 85 °C (кабель, для подвижного монтажа) |
Стандарты и предписания
Обозначение стандарта | Разъем M12 |
---|---|
Стандарты / нормативные документы | МЭК 61076-2-101 |
Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27140815 |
---|---|
eCl@ss 4.1 | 27140815 |
eCl@ss 5.0 | 27143423 |
eCl@ss 5.1 | 27143400 |
eCl@ss 6.0 | 27279200 |
eCl@ss 7.0 | 27440103 |
eCl@ss 8.0 | 27440103 |
eCl@ss 9.0 | 27440102 |
ETIM
ETIM 4.0 | EC002061 |
---|---|
ETIM 5.0 | EC002061 |
ETIM 6.0 | EC002061 |
UNSPSC
UNSPSC 6.01 | 31251501 |
---|---|
UNSPSC 7.0901 | 31251501 |
UNSPSC 11 | 31251501 |
UNSPSC 12.01 | 31251501 |
UNSPSC 13.2 | 39121413 |
