Описание

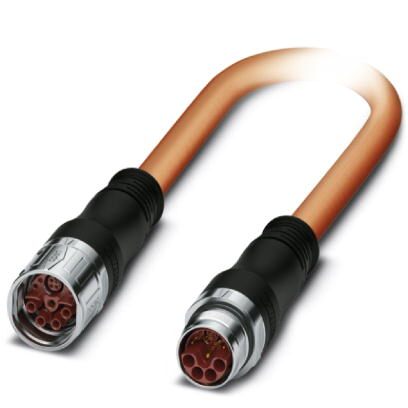

Штекерный разъем, пластиковая заливка с обеих сторон, длина: 10 м, цвет наружной оболочки: оранжевый RAL 2003
Преимущества для Вас
- Передача сигналов, данных и питания — все в одном штекере
- Интерфейс передачи данных CAT5 со скоростью до 100 Мбит/с
- Наш стандарт: прочный провод из полиуретана без галогенов
- Просто и безопасно: 100 % электрически проверенных и готовых к использованию изделий
- Исполнения с подготовленными с одной или двух сторон проводниками
- Сборка и длина проводников на заказ
Коммерческие данные
Код заказа | 1622246 |
---|---|
Упаковочная единица | 1 stk |
Минимальный объем заказа | 2 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 232 (C-2-2017) |
GTIN | 4055626070025 |
Вес/шт. (без упаковки) | 3 377,000 GRM |
Длина кабеля | 10 м |
---|---|
Номинальный ток | 26 A |
Параметры штекерного соединителя
Конструкция | прямой, с пластмассовой оболочкой |
---|---|
Материал корпуса | полиуретан |
Тип резьбы | M23 |
Тип фиксатора | Крепление SPEEDCON |
Степень защиты | IP67, в закрытом состоянии |
IP68, в закрытом состоянии | |

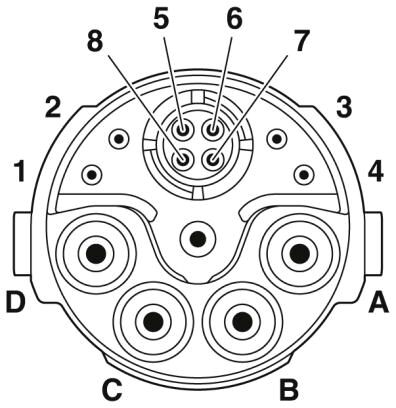

Полюсов | 4+4+4+PE |
Направление вращения | стандартный |
Тип контактов | Розетка |
Циклы установки | 100 |
Ток, максимальный | 30 A |
Напряжение | 630 В AC |
Категория перенапряжения | III |
Степень загрязнения | 3 |
Расчетное импульсное напряжение | 6 кВ |
Параметры проводника
Тип кабеля | HDSL11Y |
---|---|
Тип сигнала | CAT5 |
Скорость передачи данных | 100 Мбит/с (Интерфейс передачи данных) |
Экранирован. | есть |

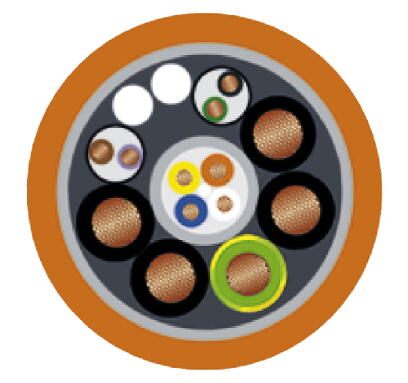

Конструкция кабеля | (5x 2,5 + 4x 0,34/C + 4x 0,5) C |
Конструкция кабеля (AWG) | (14 AWG/ 5 + 22 AWG/ 4c + 20 AWG) C |
Наружный диаметр кабеля | 14,6 мм ±0,4 мм |
Внешняя оболочка, материал | PUR |
Материал, изоляция проводника | TPE |
Внешняя оболочка, цвет | оранжевый RAL 2003 |
Отдельная жила, цвет | черный 1, черный 2, черный 3, черный 4, зеленый/желтый Жилы кабеля для передачи питания + PE |
коричневый, фиолетовый, черный 5, зеленый Жилы кабеля для передачи сигналов | |
синий, желтый, белый, оранжевый Жилы кабеля для передачи данных | |
Номинальное напряжение, кабель | 1000 В (300 В cигнал) |
Испытательное напряжение | 4 кВ (1,5 кВ cигнал) |
Расчетный ток | 26 A (Питание, согласно DIN VDE 0298-4 таб. 11/5) |
8 A (Сигнал, согласно DIN VDE 0298-4 таб. 11/5) | |
3,6 A (Данные, согласно DIN VDE 0298-4 таб. 11/5) | |
Минимальный радиус изгиба, при жесткой прокладке | 73 мм |
Минимальный радиус изгиба, при подвижной прокладке | 148 мм |
Количество циклов изгибания | 1000000 |
Путь перемещения | 6 м |
Ускорение | 30 м/c |
Температура окружающей среды при жесткой прокладке | -40 °C ... 80 °C |
Температура окружающей среды при подвижной прокладке | -30 °C ... 60 °C |
UL AWM Style | 20234 / 10492 (80 °C / 1000 В) |
Прочие характеристики | для тяговых цепей |
Негорючесть | МЭК 60332-1-2 |
Без галогенов | согласно EN 50267-2-1 |
Маслостойкость | EN 60811-2-1 |
Параметры разъема (вторая сторона)
Конструкция | прямой, с пластмассовой оболочкой |
---|---|
Материал корпуса | полиуретан |
Тип резьбы | M23 |
Тип фиксатора | Крепление SPEEDCON |
Степень защиты | IP67, в закрытом состоянии |
IP68, в закрытом состоянии | |
Полюсов | 4+4+4+PE |
Направление вращения | стандартный |
Тип контактов | Штифт |
Циклы установки | 100 |
Ток, максимальный | 30 A |
Напряжение | 630 В AC |
Категория перенапряжения | III |
Степень загрязнения | 3 |
Расчетное импульсное напряжение | 6 кВ |
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 5.1 | 27260700 |
---|---|
eCl@ss 6.0 | 27260700 |
eCl@ss 7.0 | 27440102 |
eCl@ss 8.0 | 27440102 |
eCl@ss 9.0 | 27440103 |
ETIM
ETIM 4.0 | EC002635 |
---|---|
ETIM 5.0 | EC002635 |
ETIM 6.0 | EC002061 |
UNSPSC
UNSPSC 13.2 | 39121413 |
---|
