Описание

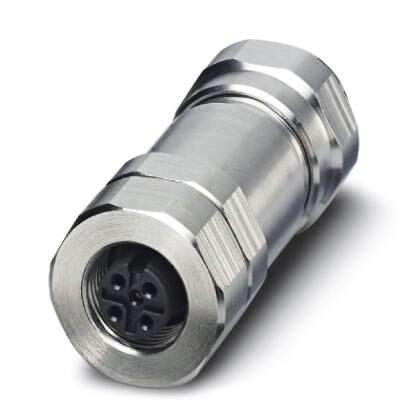

Разъем, 5-полюсн., экранирован., Гнездо прямое M12, А-кодирование, Винтовые зажимы, материал накатанной гайки: Нержавеющая сталь 1.4404, кабельный ввод M16, наружный диаметр кабеля 5,5 мм ... 8,6 мм
Преимущества для Вас
- Безопасное применение в полевых условиях благодаря высоким классам защиты
- Гибкость: разъемы для сборки на месте
- Винтовой разъем: проверенная технология подключния самых различных проводов
- Надежная передача сигналов - экран 360° в условиях повышенных электромагнитных нагрузок
Коммерческие данные
| Код заказа | 1440041 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 22 (C-2-2017) |
| GTIN | 4046356481373 |
| Вес/шт. (без упаковки) | 61,400 GRM |
Размеры
| Диаметр корпуса | 20 мм |
|---|---|
| Длина | 57 мм |
| Наружный диаметр проводника | 5,5 мм ... 8,6 мм |
| Длина зачищенной части оболочки | 35 мм |
| Длина зачищенной части одной жилы | 5 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C (вилка / розетка) |
|---|---|
| Степень защиты | IP65 |
| IP67 | |
| IP69K |
Общие сведения
| Расчетный ток при 40 | 4 A |
|---|---|
| Расчетное напряжение | 60 В DC |
| 48 В AC | |
| Полюсов | 5 |
| Сопротивление изоляции | 100 M |
| Кодирование | A - стандарт |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Индикатор состояния | Нет |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Тип подключения | Винтовые зажимы |
| Сечение провода | 0,25 мм ... 0,75 мм (без кабельного наконечника) |
| 0,14 мм ... 0,75 мм (с кабельным наконечником) | |
| 0,25 мм ... 0,75 мм (жесткий) | |
| Сечение проводника AWG | 24 ... 18 (без кабельного наконечника) |
| 26 ... 20 (с кабельным наконечником) | |
| Циклы установки | 100 |
| Момент затяжки | 0,4 Нм (Накатанная гайка М12) |
| 0,2 Нм (Винтовые клеммы) | |
| 0,8 Нм ... 1 Нм (Прижимная гайка с сальниковым корпусом при внешнем диаметре проводника 4 мм ... 8 мм) | |
| 1 Нм ... 1,4 Нм (Прижимная гайка с сальниковым корпусом при внешнем диаметре проводника 8 мм ... 12 мм) | |
| Штекерную вставку с сальниковым корпусом закрутить до упора | |
| Указания по монтажу | Подключение гибких проводов может производиться как при помощи кабельных наконечников, так и без них |
Материал
| Класс воспламеняемости согласно UL 94 | V0 |
|---|---|
| Материал, контакт | CuZn |
| Материал, контактная поверхность | Золото |
| Материал, держатель контакта | PA |
| Материал корпуса ручки | |
| Материал накатанной гайки | Нержавеющая сталь 1.4404 |
| Материал уплотнения | FKM |
Стандарты и предписания
| Обозначение стандарта | Разъем M12 |
|---|---|
| Стандарты / нормативные документы | МЭК 61076-2-101 |
| Подключение согласно стандарту | CUL |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250313 |
|---|---|
| eCl@ss 4.1 | 27250313 |
| eCl@ss 5.0 | 27143423 |
| eCl@ss 5.1 | 27143400 |
| eCl@ss 6.0 | 27279200 |
| eCl@ss 7.0 | 27440104 |
| eCl@ss 8.0 | 27440104 |
| eCl@ss 9.0 | 27440102 |
ETIM
| ETIM 3.0 | EC002061 |
|---|---|
| ETIM 4.0 | EC002062 |
| ETIM 5.0 | EC002062 |
| ETIM 6.0 | EC002062 |
UNSPSC
| UNSPSC 6.01 | 31251501 |
|---|---|
| UNSPSC 7.0901 | 31251501 |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 39121413 |
