Описание

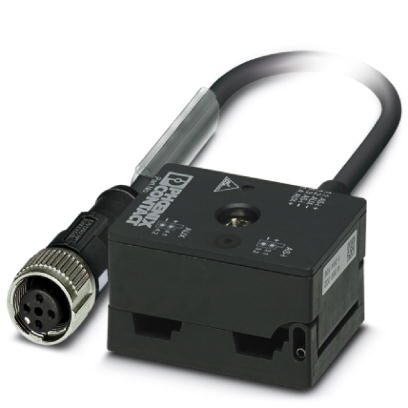

Распределитель AS-Interface с высоким классом защиты, для объединения двух плоских кабелей в один круглый из полиуретана длиной 1,0 м с прямым гнездом M12-SPEEDCON
Коммерческие данные
Код заказа | 1407575 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 439 (C-2-2017) |
GTIN | 4046356779951 |
Вес/шт. (без упаковки) | 79,700 GRM |
Размеры
Длина кабеля | 1 м |
---|
Окружающие условия
Степень защиты | IP65 |
---|---|
IP67 | |
Температура окружающей среды (при эксплуатации) | -25 °C ... 75 °C |
-25 °C ... 80 °C (кабель, для подвижного монтажа) | |
-40 °C ... 80 °C (кабель, жестко прокладываемый) | |
Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
Общие характеристики
Расчетный ток при 40 | 4 A |
---|---|
Расчетное напряжение | 32 В DC |
Полюсов | 4 |
Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
Категория перенапряжения | II |
Степень загрязнения | 3 |
Тип подключения | AS-i - прокалывающие контакты |
Параметры, головка 1
Исполнение головки | Распределитель боковое AS-i Винтовой зажим |
---|---|
Кол-во контактов (поверхность сопряжения) | 4 |
Материал (компоненты) | CuSn (Контакт) |
Ni/Au (Поверхность контакта) | |
PBT (Держатель контактов) | |
PBT (Корпус) | |
Нержавеющая сталь (Резьбовые элементы) | |
Момент затяжки | 1,65 Нм (Крепежные винты) |
Параметры, головка 2

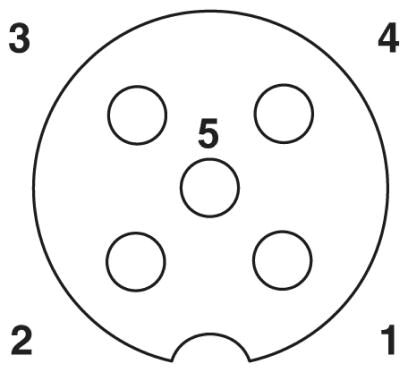

Исполнение головки | гнездо прямое M12 SPEEDCON |
---|---|
Кол-во контактов (поверхность сопряжения) | 4 (5) |
Цвет | черный |
Материал (компоненты) | CuSn (Контакт) |
Ni/Au (Поверхность контакта) | |
TPU GF (Держатель контактов) | |
TPU (Корпус ручки) | |
Литой под давл. цинк, с никелевым покрытием (Резьбовые элементы) | |
Циклы установки | 100 |
Момент затяжки | 0,4 Нм |
Стандарты и предписания
Обозначение стандарта | Разъем M12 |
---|---|
Стандарты / нормативные документы | МЭК 61076-2-101 |
Кабель
Тип кабеля | PUR без галогена черного цвета |
---|---|
Тип кабеля (краткое обозначение) | полиуретан |
UL AWM Style | 20549 / 10493 |
Сечение провода | 4x 0,34 мм (Сигнальный провод) |
AWG, сигнальная линия | 22 |
Конструкция кабеля, сигнальная линия | 42x 0,10 мм |
Диаметр проводника вкл. изоляцию | 1,25 мм ±0,05 мм |

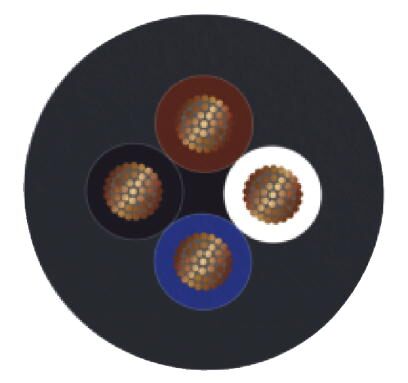

Цвета жил | коричневый, белый, синий, черный |
Общая скрутка | 4 жилы в скрутке |
Внешняя оболочка, цвет | черный |
Наружный диаметр кабеля D | 4,3 мм ±0,2 мм |
Внешняя оболочка, материал | PUR |
Материал, изоляция проводника | PP |
Материал проводника | медный гибкий провод |
Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (жестко проложенный) |
-25 °C ... 80 °C (подвижный монтаж) | |
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
---|---|
Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
eCl@ss 4.0 | 24190219 |
---|---|
eCl@ss 4.1 | 24190219 |
eCl@ss 5.0 | 27400209 |
eCl@ss 5.1 | 27061800 |
eCl@ss 6.0 | 27279200 |
eCl@ss 7.0 | 27279218 |
eCl@ss 8.0 | 27279219 |
eCl@ss 9.0 | 27440106 |
ETIM
ETIM 3.0 | EC000516 |
---|---|
ETIM 4.0 | EC001855 |
ETIM 5.0 | EC001855 |
ETIM 6.0 | EC002585 |
ETIM 7.0 | EC002585 |
UNSPSC
UNSPSC 6.01 | 31261501 |
---|---|
UNSPSC 7.0901 | 31261501 |
UNSPSC 11 | 31261501 |
UNSPSC 12.01 | 31261501 |
UNSPSC 13.2 | 31251501 |
