Описание

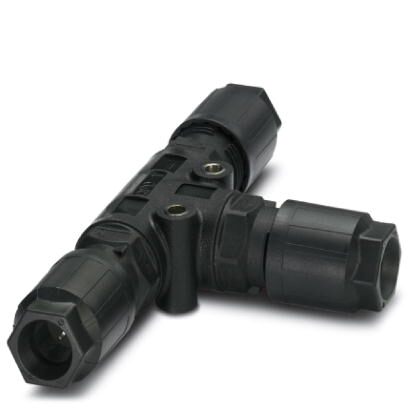

Т-разветвитель QUICKON, черный, количество контактов 4+PE, 1,0 мм ... 2,5 мм / 690 В / 20 A, для кабеля диаметром 9 мм ... 16 мм, с тремя гайками QUICKON
Преимущества для Вас
- Инновации и экономия пространства - система быстрого соединения QUICKON для экономии до 80 % пространства при подсоединении на месте
- Удобство: простая и быстрая подготовка без использования специальных инструментов
- Высокая прочность: корпуса с классом защиты IP68/IP69K и IK07 для широкой области применения
- Надежное соединение благодаря защите от неправильного подключения и защите от прикосновений в соответствии с DIN EN 0105
- Гибкость и компактность - благодаря внутреннему соединению контактов возможно использовать H- и T-образные разветвители для создания отводов магистрали или в качестве звездной скрутки
Коммерческие данные
Код заказа | 1405402 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 476 (C-2-2017) |
GTIN | 4046356776097 |
Вес/шт. (без упаковки) | 241,500 GRM |
Общие сведения
Конструкция | T-образный распределитель |
---|---|
Цвет | черный |
Тип фиксатора | Винтовой зажим |
Способ подключения | Тип подключения QUICKON |
Тип подключения | Подключение IDC |
Полюсов | 5 |
Количество контактов | 4+PE |
Раствор ключа - накидная гайка | 27 мм |
Момент затяжки накидной гайки | 10 Нм |
Количество точек подключения | 3 |
Сечение гибкого проводника мин. | 1 мм |
Сечение гибкого проводника макс. | 2,5 мм |
Сечение жесткого проводника мин. | 1 мм |
Сечение жесткого проводника макс. | 2,5 мм |
Сечение провода AWG мин. | 16 |
Сечение провода AWG макс. | 14 |
Кабель
Конструкция гибкого проводника согласно VDE 0295 / минимальный диаметр проволоки | VDE 0295, классы 1 - 6 / мин. 0,15 мм |
---|---|
Изоляционный материал жилы | ПВХ / ПЭ / термоизоляция / резина |
Диаметр проводника вкл. изоляцию | 2 мм ... 3,8 мм |
Наружный диаметр кабеля | 9 мм ... 16 мм |
Обозначение полюсов | 1, 2, 3, N, PE |
Окружающие условия
Степень защиты | IP68 (2 м / 24 ч) |
---|---|
IP69K | |
Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C (см. также график изменения характеристик) |
Температура окружающей среды (хранение/транспорт) | -40 °C ... 100 °C |
Температура при подключении кабеля | -5 °C ... 50 °C |
Электрические характеристики
Номинальный ток IN | 20 A |
---|---|
Расчетный ток | 20 A (см. также график изменения характеристик) |
Расчетное напряжение (III/3) | 690 В |
Расчетное напряжение (III/2) | 1000 В |
Расчетное напряжение (II/2) | 1000 В |
Расчетное импульсное напряжение (III/3) | 6 кВ |
Расчетное импульсное напряжение (III/2) | 8 кВ |
Расчетное импульсное напряжение (II/2) | 8 кВ |
Механические характеристики
Частота подключения QUICKON | макс. 10 |
---|---|
Циклы установки | 50 (Подсоединения QUICKON макс. 10) |
Категория по ударному воздействию | IK07 |
Данные о материале
Материал, контакт | Cu |
---|---|
Материал, контактная поверхность | с серебряным покрытием |
Материал, держатель контакта | PA |
Изоляционный материал | PA |
Класс воспламеняемости согласно UL 94 | V0 |
Категория перенапряжения | III |
Степень загрязнения | 3 |
Стандарты и предписания
Класс воспламеняемости согласно UL 94 | V0 |
---|
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 |
Классификация
eCl@ss
eCl@ss 4.0 | 27140815 |
---|---|
eCl@ss 4.1 | 27140815 |
eCl@ss 5.0 | 27143423 |
eCl@ss 5.1 | 27143400 |
eCl@ss 6.0 | 27143400 |
eCl@ss 7.0 | 27440603 |
eCl@ss 8.0 | 27440603 |
eCl@ss 9.0 | 27440603 |
ETIM
ETIM 3.0 | EC000516 |
---|---|
ETIM 4.0 | EC000516 |
ETIM 5.0 | EC002567 |
ETIM 6.0 | EC002925 |
ETIM 7.0 | EC002925 |
UNSPSC
UNSPSC 6.01 | 30211923 |
---|---|
UNSPSC 7.0901 | 39121522 |
UNSPSC 11 | 39121522 |
UNSPSC 12.01 | 39121522 |
UNSPSC 13.2 | 31251501 |
