Артикул:
48288
4 880 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Норма упаковки
—
10
Вес, шт
—
166,650 GRM
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

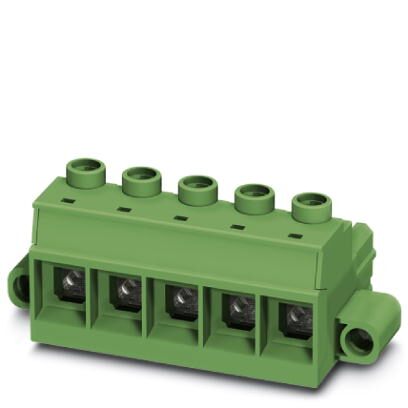

Разъемы для печатной платы, номинальный ток: 125 A, расчетное напряжение (III/2): 1000 В, полюсов: 5, размер шага: 15 мм, тип подключения: Винтовой зажим с натяжной гильзой, цвет: зеленый, поверхность контакта: Серебро
Преимущества для Вас
- Известный принцип подключения позволяет применение во всем мире
- Незначительное нагревание благодаря высокой контактной ЭДС
- Возможно подсоединение двух проводников
- Встроенная сдвоенная стальная пружина для дополнительной безопасности при перепадах температуры или мощности
- Привинчиваемый фланец для максимальной механической стабильности
- Встроенное приспособление для защиты от неправильного подключения проводника в нижней части под натяжной гильзой
Коммерческие данные
| Код заказа | 1762628 |
|---|---|
| Упаковочная единица | 10 stk |
| Минимальный объем заказа | 10 stk |
| Страница каталога | Стр. 586 (C-1-2013) |
| GTIN | 4046356441247 |
| Вес/шт. (без упаковки) | 166,650 GRM |
Размеры
| Длина [ l ] | 52 мм |
|---|---|
| Ширина [ w ] | 99,4 мм |
| Высота [ h ] | 40 мм |
| Размер шага | 15 мм |
| Размер a | 60 мм |
Общие сведения
| Серия изделий | PC 35 HC/..-STF |
|---|---|
| Полюсов | 5 |
| Тип подключения | Винтовой зажим с натяжной гильзой |
| Группа изоляционного материала | I |
| Расчетное импульсное напряжение (III/3) | 8 кВ |
| Расчетное импульсное напряжение (III/2) | 8 кВ |
| Расчетное импульсное напряжение (II/2) | 6 кВ |
| Расчетное напряжение (III/3) | 1000 В |
| Расчетное напряжение (III/2) | 1000 В |
| Расчетное напряжение (II/2) | 1000 В |
| Подключение согласно стандарту | EN-VDE |
| Номинальный ток IN | 125 A |
| Номинальное сечение | 35 мм |
| Максимальный ток нагрузки | 125 A |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Длина снятия изоляции | 20 мм |
| Резьба винтов | M5 |
| Мин. момент затяжки | 2,5 Нм |
| Момент затяжки, макс. | 4,5 Нм |
| Указание | Момент затяжки 25 мм 2,5 Нм, > 25 мм 4,5 Нм |
Характеристики клемм
| Сечение жесткого проводника мин. | 0,5 мм |
|---|---|
| Сечение жесткого проводника макс. | 35 мм |
| Сечение гибкого проводника мин. | 0,5 мм |
| Сечение гибкого проводника макс. | 35 мм |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 1 мм |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 35 мм |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 1,5 мм |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 35 мм |
| Сечение провода AWG мин. | 20 |
| Сечение провода AWG макс. | 2 |
| 2 жестких провода одинакового сечения, мин. | 0,5 мм |
| 2 жестких провода одинакового сечения, макс. | 6 мм |
| 2 гибких провода одинакового сечения, мин. | 0,5 мм |
| 2 гибких провода одинакового сечения, макс. | 6 мм |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 0,5 мм |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 4 мм |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. | 0,5 мм |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 6 мм |
| AWG согласно UL/CUL мин. | 16 |
| AWG согласно UL/CUL макс. | 2 |
Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
|---|---|
| CUL | |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 272607xx |
|---|---|
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27260701 |
| eCl@ss 5.1 | 27260700 |
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440309 |
| eCl@ss 8.0 | 27440309 |
| eCl@ss 9.0 | 27440309 |
ETIM
| ETIM 3.0 | EC001121 |
|---|---|
| ETIM 4.0 | EC002638 |
| ETIM 5.0 | EC002638 |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
UNSPSC
| UNSPSC 6.01 | 30211810 |
|---|---|
| UNSPSC 7.0901 | 39121409 |
| UNSPSC 11 | 39121409 |
| UNSPSC 12.01 | 39121409 |
| UNSPSC 13.2 | 39121409 |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
Характеристики
| В наличии | Да |
| Срок поставки | 14-16 недель |
| Характеристики | Норма упаковки, Вес, шт |
Производитель электрических соединительных устройств и электронного интерфейсного оборудования. Головной офис Phoenix Contact расположен в Германии в городе Бломберг (Германия) Северный Рейн-Вестфалия. В группу компаний Phoenix Contact Deutschland входят двенадцать предприятий, почти 50...
