Описание

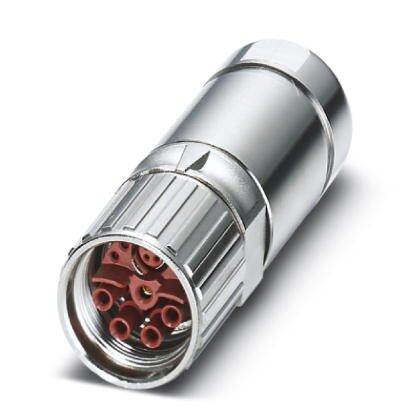

Кабельный соединитель, прямой, длинный, экранирован.: есть, Винтовой зажим, M23, Полюсов: 4+4+4+PE / 3+N+PE, тип контактов: Розетка, Обжим, диапазон диаметра кабеля: 7,5 мм ... 18 мм
Преимущества для Вас
- Передача сигналов, данных и питания — все в одном штекере
- Интерфейс передачи данных CAT5 со скоростью до 100 Мбит/с
- Сокращение времени подключения при помощи опциональной системы быстрой фиксации SPEEDCON
- Безопасное применение в полевых условиях благодаря высоким классам защиты
- Полная защита от ЭМВ для надежных соединений в промышленном окружении
Коммерческие данные
Код заказа | 1621997 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 115 (C-2-2017) |
GTIN | 4055626011585 |
Вес/шт. (без упаковки) | 120,000 GRM |
Диапазон температур
Температура окружающей среды (при эксплуатации) | -40 °C ... 130 °C |
---|
Характеристики изолятора
Указание | Указания по заказу: Обжимные контакты, 4x Ø 0,8 мм, 4x Ø 1 мм, 5x Ø 2 мм, заказываются отдельно |
---|---|
Скорость передачи данных | 100 Мбит/с |
Кодирование | N |
Материал изолирующей части корпуса | PA 6.6 |
Циклы установки, механич. | 100 |
Способ подсоединения контакта | Обжим |
Тип контакта | Розетка |
Применение | Гибрид |
Полюсов | 13 |
Диаметр силового контакта | 2 мм |
Сечение гибких проводников для силового контакта, мин. | 0,25 мм |
Сечение гибких проводников для силового контакта, макс. | 4 мм |
Номинальный ток на силовой контакт при 25 °C | 30 A |
Расчетное импульсное напряжение | 6 кВ |
Расчетное напряжение (II / 3) контакта для передачи питания | 850 В DC |
Расчетное напряжение (III / 3) контакта для передачи питания | 630 В AC |
Диаметр контакта сигнальной цепи | 1 мм |
Сечение гибких проводников для контакта сигнальной цепи, мин. | 0,06 мм |
Сечение гибких проводников для контакта сигнальной цепи, макс. | 1 мм |
Номинальный ток на контакт сигнальной цепи при 25 °C | 8 A |
Расчетное импульсное напряжение | 1,5 кВ |
Расчетное напряжение (III / 3) контакта для передачи сигналов | 50 В |
Диаметр контакта для передачи данных | 0,8 мм |
Сечение гибких проводников для контактов передачи данных, мин. | 0,08 мм |
Сечение гибких проводников для контактов передачи данных, макс. | 0,5 мм |
Номинальный ток на контакт передачи данных при 25 °C | 3,6 A |
Номинальное напряжение контакта передачи данных | 50 В |
Расчетное импульсное напряжение | 1,5 кВ |
Рабочее напряжение (III / 3) контакта для передачи данных | 50 V |
Параметры корпуса
Указание | Указания по эксплуатации Полная комплектация 5 x 4 мм кабельными и переходными соединителями невозможна. |
---|---|
Материал корпуса | Точеные части: медно-цинковый сплав (CuZn), литые части: цинк (GD-Zn) |
Тип фиксатора | Винтовой зажим |
Класс защиты (вставлен) | IP67 |
IP68 | |
Тип резьбы | M23 |
Параметры кабельного уплотнения
Диаметр кабеля | 7,5 мм ... 18 мм |
---|
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 5.1 | 27260700 |
---|---|
eCl@ss 6.0 | 27260700 |
eCl@ss 7.0 | 27440102 |
eCl@ss 8.0 | 27440102 |
eCl@ss 9.0 | 27440103 |
ETIM
ETIM 5.0 | EC002635 |
---|---|
ETIM 6.0 | EC002061 |
UNSPSC
UNSPSC 13.2 | 39121413 |
---|
