Описание

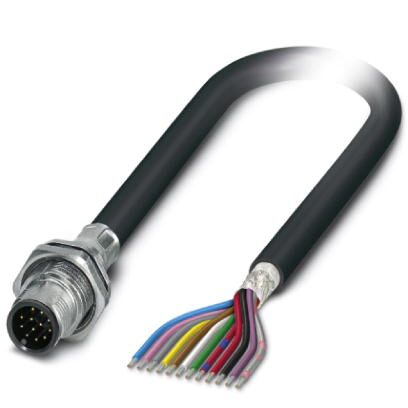

Встр. штекер, экранированный, 12-контактный, M12, с мех. ключом А, монтаж с задней стенки/винтовое крепление М16, с проводом 1 м, 12 x 0,14 мм
Преимущества для Вас
- Подготовленные с проводниками различной стандартной длины для незамедлительного использования
- Сборка и длина проводников на заказ
- Оптимальная герметичность за счет заливки со стороны кабеля
- Для высокой безопасности передачи: подсоединение экрана к корпусу при помощи опциональной ЭМС-гайки
Коммерческие данные
Код заказа | 1442227 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 46 (C-2-2017) |
GTIN | 4046356533362 |
Вес/шт. (без упаковки) | 95,000 GRM |
Размеры
Длина кабеля | 1 м |
---|---|
Длина снятия изоляции с конца кабеля без разъема | 35 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -25 °C ... 85 °C (вилка / розетка) |
---|---|
-40 °C ... 85 °C (без механического приведения в действие) | |
Степень защиты | IP67 |
Общие сведения
Указание | Электрические и механические параметры указаны с учетом наличия правильно зафиксированного и установленного штекерного соединителя. Если соединитель не зафиксирован и существует вероятность попадания в него грязи, то рекомендуется закрыть его защитным колпаком >IP54. Кроме того, необходимо учитывать воздействия со стороны проводов, кабелей и печатных плат. |
---|---|
Расчетный ток при 40 | 1,5 A |
Расчетное напряжение | 30 В |
Расчетное импульсное напряжение | 0,8 кВ |
Полюсов | 12 |
Сопротивление изоляции | 100 M |
Кодирование | A - стандарт |
Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
Тип сигнала/категория | Универсальный |
Индикатор состояния | Нет |
Категория перенапряжения | II |
Степень загрязнения | 3 |
Тип подключения | Отдельные проводники |
Циклы установки | > 100 |
Момент затяжки | 3 Нм ... 4 Нм (С монтажной стороны) |
Тип монтажа | Монтаж с внутренней стороны M16 x 1,5 Плоская гайка с резьбой |
Материал
Класс воспламеняемости согласно UL 94 | V0 |
---|---|
Материал, контакт | CuZn |
Материал, контактная поверхность | Золото |
Материал, держатель контакта | PA 6.6 |
Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
Материал уплотнения | FKM |
Кабель
Тип кабеля | ПВХ черного цвета |
---|---|
Тип кабеля (краткое обозначение) | ПВХ |
Сечение провода | 0,14 мм |
AWG, сигнальная линия | 26 |
Конструкция кабеля, сигнальная линия | 7x 0,16 мм |
Диаметр проводника вкл. изоляцию | 1,1 мм ±0,05 мм |
Толщина стенки, изоляция | 0,21 мм |
Цвета жил | белый-коричневый, зеленый-желтый, серый-розовый, синий-красный, черный-фиолетовый, серый/розовый-красный/синий |
Общая скрутка | 6 пар проводников с наполнителем для сердечника |
Экранировка | Оплетка из оцинкованной медной проволоки |
защитный экран оптоволоконного кабеля | 85 % |
Внешняя оболочка, цвет | черный RAL 9005 |
Наружный диаметр кабеля | 8,50 мм |
Количество циклов изгибания | 2000000 |
Радиус изгиба | 85 мм |
Путь перемещения | 10 м |
Скорость поперечного перемещения | 3 м/c |
Ускорение | 10 м/c |
Внешняя оболочка, материал | ПВХ |
Материал внутренней оболочки | ПВХ |
Материал, изоляция проводника | ПВХ |
Материал проводника | гибкий провод из оцинкованной меди |
Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
Сопротивление кабеля | 142 Ом/км |
Негорючесть | DIN VDE 0472 T.804, вид испытаний B |
Маслостойкость | DIN VDE 0472 T.803, вид испытаний B |
Стойкость, прочие данные | Устойчивость к гидролизу и микробам согласно VDE 0282, часть 10 |
Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C (кабель, жестко прокладываемый) |
-25 °C ... 85 °C (кабель, для подвижного монтажа) |
Стандарты и предписания
Обозначение стандарта | Разъем M12 |
---|---|
Стандарты / нормативные документы | МЭК 61076-2-101 |
Негорючесть | DIN VDE 0472 T.804, вид испытаний B |
Маслостойкость | DIN VDE 0472 T.803, вид испытаний B |
Стойкость, прочие данные | Устойчивость к гидролизу и микробам согласно VDE 0282, часть 10 |
Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27250313 |
---|---|
eCl@ss 4.1 | 27250313 |
eCl@ss 5.0 | 27143423 |
eCl@ss 5.1 | 27143400 |
eCl@ss 6.0 | 27279200 |
eCl@ss 7.0 | 27440103 |
eCl@ss 8.0 | 27440103 |
eCl@ss 9.0 | 27440102 |
ETIM
ETIM 4.0 | EC002061 |
---|---|
ETIM 5.0 | EC002061 |
ETIM 6.0 | EC002061 |
UNSPSC
UNSPSC 6.01 | 31251501 |
---|---|
UNSPSC 7.0901 | 31251501 |
UNSPSC 11 | 31251501 |
UNSPSC 12.01 | 31251501 |
UNSPSC 13.2 | 39121413 |
