Артикул:
72593
5 450 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

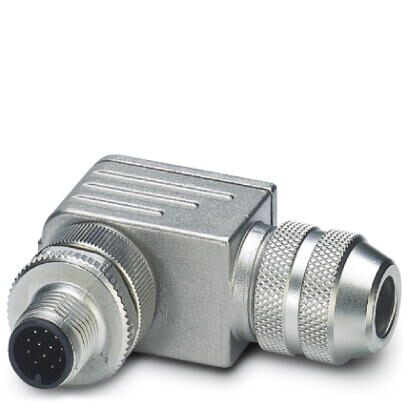

Разъем, Универсальный, 12-полюсн., экранирован., Штекеры угловой M12, А-кодирование, Подключение пайкой, материал накатанной гайки: Цинк. литья под давлением, с никелевым покрытием, кабельный ввод Pg9, наружный диаметр кабеля 6 мм ... 8 мм
Преимущества для Вас
- Безопасное применение в полевых условиях благодаря высоким классам защиты
- Гибкость: разъемы для сборки на месте
- Экономия места - благодаря многополюсным разъемам
- Надежная передача сигналов - экран 360° в условиях повышенных электромагнитных нагрузок
Коммерческие данные
| Код заказа | 1404412 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 24 (C-2-2017) |
| GTIN | 4046356693851 |
| Вес/шт. (без упаковки) | 62,700 GRM |
Размеры
| Диаметр корпуса | 20,2 мм |
|---|---|
| Длина | 41,8 мм |
| Наружный диаметр проводника | 6 мм ... 8 мм |
| Длина зачищенной части оболочки | 40 мм |
| Длина зачищенной части одной жилы | 4 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C (вилка / розетка) |
|---|---|
| Степень защиты | IP67 |
Общие сведения
| Расчетный ток при 40 | 1,5 A (до 40 °C) |
|---|---|
| Расчетное напряжение | 30 В AC |
| 30 В DC | |
| Полюсов | 12 |
| Сопротивление изоляции | > 10 Г |
| Кодирование | A - стандарт |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Тип сигнала/категория | Универсальный |
| Индикатор состояния | Нет |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Тип подключения | Подключение пайкой |
| Сечение провода | 0,08 мм ... 0,25 мм (без кабельного наконечника) |
| 0,08 мм ... 0,25 мм (жесткий) | |
| Сечение проводника AWG | 28 ... 24 (без кабельного наконечника) |
| Циклы установки | 100 |
| Момент затяжки | 0,4 Нм (Накатанная гайка М12) |
| 0,8 Нм ... 1 Нм (Прижимная винтовая деталь) | |
| Штекерную вставку с сальниковым корпусом закрутить до упора | |
| Указания по монтажу | Возможно вращение расположения контактов по отношению к кабельному отводу с шагом в 90° |
Материал
| Класс воспламеняемости согласно UL 94 | HB |
|---|---|
| Материал, контакт | CuZn |
| Материал, контактная поверхность | Золото |
| Материал, держатель контакта | PA |
| Материал корпуса ручки | Цинк. литья под давлением, с никелевым покрытием |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | NBR |
Стандарты и предписания
| Обозначение стандарта | Разъем M12 |
|---|---|
| Стандарты / нормативные документы | МЭК 61076-2-101 |
| Класс воспламеняемости согласно UL 94 | HB |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140815 |
|---|---|
| eCl@ss 4.1 | 27140815 |
| eCl@ss 5.0 | 27143423 |
| eCl@ss 5.1 | 27143400 |
| eCl@ss 6.0 | 27279200 |
| eCl@ss 7.0 | 27440104 |
| eCl@ss 8.0 | 27440104 |
| eCl@ss 9.0 | 27440102 |
ETIM
| ETIM 3.0 | EC002062 |
|---|---|
| ETIM 4.0 | EC002062 |
| ETIM 5.0 | EC002062 |
| ETIM 6.0 | EC002062 |
UNSPSC
| UNSPSC 6.01 | 30211824 |
|---|---|
| UNSPSC 7.0901 | 39121413 |
| UNSPSC 11 | 39121413 |
| UNSPSC 12.01 | 39121413 |
| UNSPSC 13.2 | 39121413 |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
Характеристики
| В наличии | Да |
| Срок поставки | 14-16 недель |
| Характеристики | Вес, шт |
Производитель электрических соединительных устройств и электронного интерфейсного оборудования. Головной офис Phoenix Contact расположен в Германии в городе Бломберг (Германия) Северный Рейн-Вестфалия. В группу компаний Phoenix Contact Deutschland входят двенадцать предприятий, почти 50...
