Описание

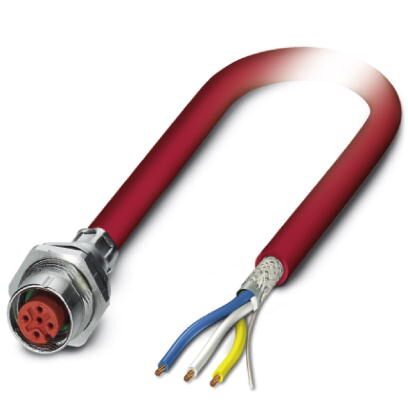

Встраиваемая розетка шинной системы, CC-Link, 4-полюсная, M12, экранированная, монтаж с задней части стенки / резьбовое крепление с M16, с кабелем шины длиной 1 м
Преимущества для Вас
- Подготовленные с проводниками различной стандартной длины для незамедлительного использования
- Сборка и длина проводников на заказ
- Оптимальная герметичность за счет заливки со стороны кабеля
- Исполнения кабелей для всех распространенных типов сетей и полевых шин
- Для высокой безопасности передачи: подсоединение экрана к корпусу при помощи опциональной ЭМС-гайки
Коммерческие данные
Код заказа | 1559822 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 401 (PC-2011) |
GTIN | 4046356322133 |
Вес/шт. (без упаковки) | 96,300 GRM |

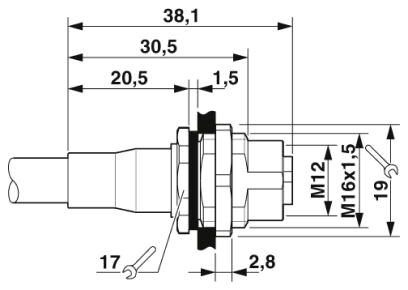

Размеры
Длина кабеля | 1 м |
---|
Окружающие условия
Температура окружающей среды (при эксплуатации) | -25 °C ... 80 °C (вилка / розетка) |
---|---|
Степень защиты | IP67 |
Общие сведения
Указание | Электрические и механические параметры указаны с учетом наличия правильно зафиксированного и установленного штекерного соединителя. Если соединитель не зафиксирован и существует вероятность попадания в него грязи, то рекомендуется закрыть его защитным колпаком >IP54. Кроме того, необходимо учитывать воздействия со стороны проводов, кабелей и печатных плат. |
---|---|
Расчетный ток при 40 | 4 A |
Расчетное напряжение | 250 В |
Расчетное импульсное напряжение | 2,5 кВ |
Полюсов | 4 |
Сопротивление изоляции | 10 M |
Кодирование | A - стандарт |
Тип сигнала/категория | CC-Link |
Индикатор состояния | Нет |
Категория перенапряжения | II |
Степень загрязнения | 3 |
Циклы установки | > 100 |
Момент затяжки | 2 Нм ... 3 Нм (С монтажной стороны) |
Материал
Класс воспламеняемости согласно UL 94 | V0 |
---|---|
Материал, контакт | CuZn |
Материал, контактная поверхность | Ni/Au |
Материал, держатель контакта | PA 6.6 |
Материал накатанной гайки | латунь, никелированный |
Материал уплотнения | FKM |
Стандарты и предписания
Класс воспламеняемости согласно UL 94 | V0 |
---|
Кабель
Тип кабеля | CC-Link |
---|---|
Тип кабеля (краткое обозначение) | 990 |
Тип сигнала/категория | CC-Link, 10 Мбит/с |
Конструкция кабеля | 3xAWG20/7 + 1xAWG22/19 (дополнительный гибкий провод) |
Сечение провода | 0,5 мм |
AWG, сигнальная линия | 20 |
Конструкция кабеля, сигнальная линия | 7x 0,28 мм |
Толщина стенки, изоляция | 0,89 мм (Внешняя оболочка) |
Цвета жил | белый, желтый, синий |
Экранировка | Алюминиевая фольга с пластмассовым покрытием, оплетка из оцинкованной медной проволоки |
защитный экран оптоволоконного кабеля | 78 % |
Внешняя оболочка, цвет | красный |
Наружный диаметр кабеля D | 7,7 мм |
Минимальный радиус изгиба, при жесткой прокладке | 77 мм |
Масса кабеля | 78,8 кг/км |
Внешняя оболочка, материал | ПВХ |
Материал, изоляция проводника | вспененный полиэтилен повышенной плотности |
Материал проводника | медный гибкий провод |
Сопротивление кабеля | 31,2 Ом/км |
Производственная мощность | 61 пФ |
Волновое сопротивление | 110 |
Номинальное напряжение, проводник | 300 В |
Температура окружающей среды (при эксплуатации) | -30 °C ... 60 °C (кабель, жестко прокладываемый) |
-5 °C ... 60 °C (кабель, для подвижного монтажа) |
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27250313 |
---|---|
eCl@ss 4.1 | 27250313 |
eCl@ss 5.0 | 27143423 |
eCl@ss 5.1 | 27143400 |
eCl@ss 6.0 | 27279200 |
eCl@ss 7.0 | 27440103 |
eCl@ss 8.0 | 27440103 |
eCl@ss 9.0 | 27440102 |
ETIM
ETIM 3.0 | EC002061 |
---|---|
ETIM 4.0 | EC000830 |
ETIM 5.0 | EC002061 |
ETIM 6.0 | EC002061 |
UNSPSC
UNSPSC 6.01 | 31251501 |
---|---|
UNSPSC 7.0901 | 31251501 |
UNSPSC 11 | 31251501 |
UNSPSC 12.01 | 31251501 |
UNSPSC 13.2 | 39121413 |
