Описание

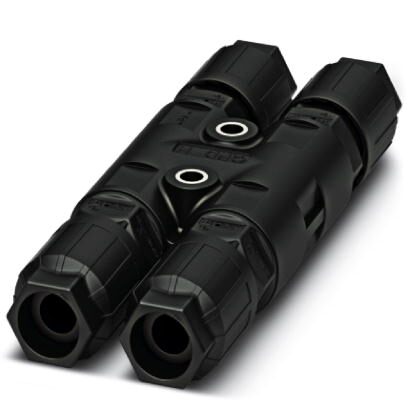

H-разветвитель, Тип подключения QUICKON, полюсов: 3+PE, 0,5 мм ... 1,5 мм, 690 В, 17,5 A, черный, с гайкой QUICKON, диапазон диаметра кабеля: 10 мм ... 13 мм, с одним запирающим болтом
Преимущества для Вас
- Инновации и экономия пространства - система быстрого соединения QUICKON для экономии до 80 % пространства при подсоединении на месте
- Удобство: простая и быстрая подготовка без использования специальных инструментов
- Высокая прочность: корпуса с классом защиты IP68/IP69K и IK07 для широкой области применения
- Надежное соединение благодаря защите от неправильного подключения и защите от прикосновений в соответствии с DIN EN 0105
- Гибкость и компактность - благодаря внутреннему соединению контактов возможно использовать H- и T-образные разветвители для создания отводов магистрали или в качестве звездной скрутки
Коммерческие данные
| Код заказа | 1414716 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 466 (C-2-2017) |
| GTIN | 4055626032177 |
| Вес/шт. (без упаковки) | 169,000 GRM |
Общие сведения
| Конструкция | H-разветвитель |
|---|---|
| Цвет | черный |
| Тип фиксатора | Винтовой зажим |
| Способ подключения | Тип подключения QUICKON |
| Тип подключения | Подключение IDC |
| Полюсов | 4 |
| Количество контактов | 3+PE. |
| Раствор ключа - накидная гайка | 19 мм |
| Момент затяжки накидной гайки | 8 Нм |
| Количество точек подключения | 4 |
| Сечение гибкого проводника мин. | 0,5 мм |
| Сечение гибкого проводника макс. | 1,5 мм |
| Сечение жесткого проводника мин. | 0,5 мм |
| Сечение жесткого проводника макс. | 1,5 мм |
| Сечение провода AWG мин. | 20 |
| Сечение провода AWG макс. | 16 |
Кабель
| Конструкция гибкого проводника согласно VDE 0295 / минимальный диаметр проволоки | VDE 0295, классы 1 - 6 / мин. 0,15 мм |
|---|---|
| Изоляционный материал жилы | ПВХ / ПЭ / термоизоляция / резина |
| Диаметр проводника вкл. изоляцию | 1,6 мм ... 3 мм |
| Наружный диаметр кабеля | 10 мм ... 13 мм |
| Обозначение полюсов | 1, 2, 3, PE |
Окружающие условия
| Степень защиты | IP66 |
|---|---|
| IP68 (2 м / 24 ч) | |
| IP69K | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 100 °C |
| Температура при подключении кабеля | -5 °C ... 50 °C |
Электрические характеристики
| Номинальный ток IN | 17,5 A |
|---|---|
| Расчетный ток | 17,5 A |
| Расчетное напряжение (III/3) | 690 В |
| Расчетное напряжение (III/2) | 1000 В |
| Расчетное напряжение (II/2) | 1000 В |
| Расчетное импульсное напряжение (III/3) | 6 кВ |
| Расчетное импульсное напряжение (III/2) | 8 кВ |
| Расчетное импульсное напряжение (II/2) | 8 кВ |
Механические характеристики
| Частота подключения QUICKON | макс. 10 |
|---|---|
| Циклы установки | 10 (Подсоединения QUICKON макс. 10) |
| Категория по ударному воздействию | IK07 |
Данные о материале
| Материал, контакт | Cu |
|---|---|
| Материал, контактная поверхность | с серебряным покрытием |
| Материал, держатель контакта | PA |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | V0 |
|---|
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 |
Классификация
eCl@ss
| eCl@ss 5.1 | 27143400 |
|---|---|
| eCl@ss 6.0 | 27143400 |
| eCl@ss 7.0 | 27440603 |
| eCl@ss 8.0 | 27440603 |
| eCl@ss 9.0 | 27440603 |
ETIM
| ETIM 5.0 | EC002567 |
|---|---|
| ETIM 6.0 | EC002925 |
| ETIM 7.0 | EC002925 |
UNSPSC
| UNSPSC 13.2 | 31251501 |
|---|
