Описание

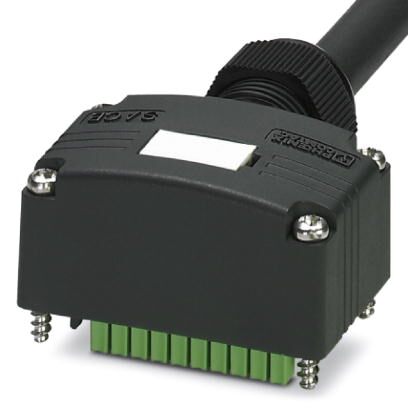

Разъем с кабелем, применение: Концентратор сигналов датчиков и исполнительных элементов, тип подключения: Гнездовой разъем M12-SPEEDCON Пластик, количество гнезд: 4, гнездо для платы: Двойной, индикатор состояния: Нет; годключение магистрального кабеля: вставные винтовые клеммы 180°, PUR/PVC, длина кабеля: 5 м, экранировка: нет
Коммерческие данные
Код заказа | 1453083 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 269 (C-2-2017) |
GTIN | 4046356553155 |
Вес/шт. (без упаковки) | 689,300 GRM |
Общие сведения
Расчетное напряжение | 120 В |
---|---|
Нагрузка по току на каждый входной/выходной сигнал | 2 A |
Нагрузочная способность на 1 гнездо | 4 A |
Общий расчетный ток | 10 A |
Количество гнезд | 4 |
Тип подключения, датчик / исполнительный элемент | Гнездовой разъем M12-SPEEDCON |
Окружающие условия
Степень защиты | IP65 |
---|---|
IP67 | |
Температура окружающей среды (при эксплуатации) | -25 °C ... 80 °C |
-40 °C ... 90 °C (При жестком монтаже) | |
-5 °C ... 80 °C (При подвижном монтаже) |
Данные по подключению магистрального кабеля
Тип подключения | вставные винтовые клеммы |
---|---|
Длина кабеля | 5 м |
Момент затяжки винтов крышки | 1 Нм |
Момент затяжки накидной гайки | 2,5 Нм |
Тип изоляционного материала
Материал корпуса | PBT |
---|---|
Материал, контакт, сторона магистрального кабеля | Сплав меди |
Материал, контактная поверхность, сторона магистрального кабеля | Sn |
Материал держателя контакта, сторона магистрального кабеля | полиамид |
Материал уплотнения | NBR |
Назначение выводов
Гнездо/полюс = цвет жилы или подключение | 1 / 4 (A) = WH |
---|---|
1 / 2 (B) = GY/PK | |
2 / 4 (A) = GN | |
2 / 2 (B) = RD/BU | |
3 / 4 (A) = YE | |
3 / 2 (B) = WH/GN | |
4 / 4 (A) = GY | |
4 / 2 (B) = BN/GN | |
1-4 / 1 (+ 120 V) = BN | |
1-4 / 3 (0 V) = BU | |
1-4 / 5 (PE) = GN/YE |
Стандарты и предписания
Подключение согласно стандарту | CUL |
---|
Кабель
Тип кабеля | PUR / ПВХ черного цвета |
---|---|
Тип кабеля (краткое обозначение) | полиуретан |
Условное обозначение кабеля | LiYY11Y-HF |
UL AWM Style | 20549 |
Сечение провода | 8x 0,5 мм (Сигнальный провод) |
3x 1 мм (Кабель подачи питания) | |
AWG, сигнальная линия | 20 |
AWG, напряжение питания | 17 |
Конструкция кабеля, сигнальная линия | 28x 0,15 мм |
Конструкция кабеля, напряжение питания | 56x 0,15 мм |
Диаметр проводника вкл. изоляцию | 1,5 мм ±0,1 мм (Сигнальный провод) |
2,1 мм ±0,1 мм (Кабель подачи питания) | |
Цвета жил | коричневый, синий, зеленый/желтый, белый, зеленый, желтый, серый, серый/розовый, красный/синий, белый/зеленый, коричневый/зеленый |
Общая скрутка | Скрученные жилы |
Внешняя оболочка, цвет | черный RAL 9005 |
Толщина стенок внутренней оболочки | 0,15 мм |
Толщина стенок внешней оболочки | 0,38 мм |
Наружный диаметр кабеля D | 8,7 мм ±0,2 мм |
Минимальный радиус изгиба, жесткая прокладка | 7,5 x D |
Минимальный радиус изгиба, гибкая прокладка | 10 x D |
Количество циклов изгибания | 1500000 |
Радиус изгиба | 87 мм |
Путь перемещения | 2 м |
Скорость поперечного перемещения | 2 м/c |
Масса кабеля | 122 кг/км |
Внешняя оболочка, материал | PUR |
Материал внутренней оболочки | ПВХ |
Материал, изоляция проводника | ПВХ |
Материал проводника | медный гибкий провод |
Номинальное напряжение, проводник | 300 В |
Испытательное напряжение, проводник | 2000 В |
Прочие характеристики | не содержит силикона |
Негорючесть | DIN EN 50265 |
Маслостойкость | согласно VDE 0472, часть 803 |
Стойкость, прочие данные | хорошая стойкость к кислотам, щелочам и растворителям |
Температура окружающей среды (при эксплуатации) | -40 °C ... 90 °C (кабель, жестко прокладываемый) |
-5 °C ... 80 °C (кабель, для подвижного монтажа) |
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27140815 |
---|---|
eCl@ss 4.1 | 27140815 |
eCl@ss 5.0 | 27143423 |
eCl@ss 5.1 | 27250300 |
eCl@ss 6.0 | 27279200 |
eCl@ss 7.0 | 27279219 |
eCl@ss 8.0 | 27279219 |
eCl@ss 9.0 | 27440108 |
ETIM
ETIM 4.0 | EC002585 |
---|---|
ETIM 5.0 | EC002585 |
ETIM 6.0 | EC002585 |
ETIM 7.0 | EC002585 |
UNSPSC
UNSPSC 6.01 | 31261501 |
---|---|
UNSPSC 7.0901 | 31261501 |
UNSPSC 11 | 31261501 |
UNSPSC 12.01 | 31261501 |
UNSPSC 13.2 | 31251501 |
