Описание

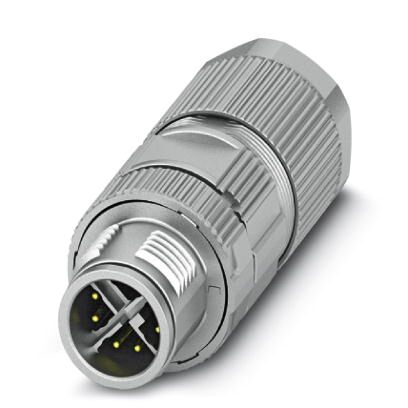

Разъем, Ethernet / PROFINET CAT6A (10 Гбит/с), 8-полюсн., экранирован., Штекеры прямое M12, X-кодирование, Обжим, материал накатанной гайки: Цинк. литья под давлением, с никелевым покрытием, наружный диаметр кабеля 6,5 мм ... 10 мм, без обжимаемых контактов
Преимущества для Вас
- Сверхкомпактные благодаря высокой плотности контактов и небольшой контактной зоне
- Безопасное применение в полевых условиях благодаря высоким классам защиты
- Надежное экранирование: экран остается на месте даже при экстремальных механических нагрузках
- Прочное соединение: рассчитано на высокие ударные и вибрационные нагрузки при использовании в ж/д отрасли
- Возможна автоматизированная обработка
Коммерческие данные
| Код заказа | 1422844 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 19 (C-2-2017) |
| GTIN | 4055626381886 |
| Вес/шт. (без упаковки) | 22,200 GRM |
Размеры
| Раствор ключа - накидная гайка | 15 мм |
|---|---|
| Диаметр корпуса | 16 мм |
| Длина | 43 мм |
| Наружный диаметр проводника | 6,5 мм ... 10 мм |
| Длина зачищенной части оболочки | 20 мм |
| Длина зачищенной части одной жилы | 4 мм +0,5 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C (вилка / розетка) |
|---|---|
| Температура окружающей среды (при монтаже) | -5 °C ... 50 °C |
| Степень защиты | IP65 |
| IP67 |
Общие сведения
| Указание | Данное изделие соответствует директиве "Кабельная разводка PROFINET" и директиве по межсоединительным технологиям для PROFINET, редакция 2.00, заказ №: 2.252, глава 8.2 "Разъемы для наружной эксплуатации (симметричные кабели) |
|---|---|
| Расчетный ток при 40 | 0,5 A |
| Расчетное напряжение | 48 В AC |
| 60 В DC | |
| Полюсов | 8 |
| Сопротивление изоляции | 100 |
| Кодирование | X - данные |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-109 |
| Шок, вибрация EN 50155:2001 | |
| Тип сигнала/категория | Ethernet / PROFINET CAT6A (МЭК 11801), 10 Гбит/с |
| Индикатор состояния | Нет |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Тип подключения | Обжим |
| Сечение провода | 0,14 мм ... 0,34 мм (гибкий) |
| Сечение проводника AWG | 26 ... 22 (гибкий) |
| Диаметр проводника вкл. изоляцию | 1,6 мм |
| Циклы установки | 100 |
| Момент затяжки | 0,4 Нм (Накатанная гайка М12) |
| 4 Нм (Контргайка с соединительной втулкой) |
Материал
| Класс воспламеняемости согласно UL 94 | V0 |
|---|---|
| Материал, держатель контакта | PA 6.6 |
| Материал корпуса ручки | Цинк. литья под давлением, с никелевым покрытием |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | FKM |
| Стандарты/нормативные документы | PA 6.6: Противопожарная защита для рельсовых автомобилей - требования R22, R23, R24 и R26 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) |
Стандарты и предписания
| Обозначение стандарта | Разъем M12 |
|---|---|
| Стандарты / нормативные документы | МЭК 61076-2-109 |
| Обозначение стандарта | Шок, вибрация |
| Стандарты / нормативные документы | EN 50155:2001 |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 5.1 | 27260701 |
|---|---|
| eCl@ss 6.0 | 27279200 |
| eCl@ss 7.0 | 27440104 |
| eCl@ss 8.0 | 27440104 |
| eCl@ss 9.0 | 27440102 |
ETIM
| ETIM 5.0 | EC002635 |
|---|---|
| ETIM 6.0 | EC002635 |
| ETIM 7.0 | EC002635 |
