Описание

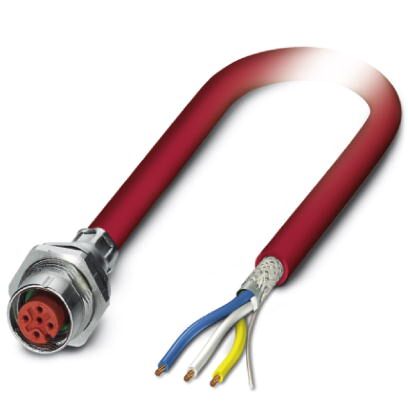

Встраиваемая розетка шинной системы, CC-Link, 4-полюсная, M12, экранированная, монтаж с задней части стенки / резьбовое крепление с M16, с кабелем шины длиной 2 м
Преимущества для Вас
- Подготовленные с проводниками различной стандартной длины для незамедлительного использования
- Сборка и длина проводников на заказ
- Оптимальная герметичность за счет заливки со стороны кабеля
- Исполнения кабелей для всех распространенных типов сетей и полевых шин
- Для высокой безопасности передачи: подсоединение экрана к корпусу при помощи опциональной ЭМС-гайки
Коммерческие данные
| Код заказа | 1559835 |
|---|---|
| Упаковочная единица | 1 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| Страница каталога | Стр. 401 (PC-2011) |
| GTIN | 4046356322140 |
| Вес/шт. (без упаковки) | 195,700 GRM |
Размеры
| Длина кабеля | 2 м |
|---|
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 80 °C (вилка / розетка) |
|---|---|
| Степень защиты | IP67 |
Общие сведения
| Указание | Электрические и механические параметры указаны с учетом наличия правильно зафиксированного и установленного штекерного соединителя. Если соединитель не зафиксирован и существует вероятность попадания в него грязи, то рекомендуется закрыть его защитным колпаком >IP54. Кроме того, необходимо учитывать воздействия со стороны проводов, кабелей и печатных плат. |
|---|---|
| Расчетный ток при 40 | 4 A |
| Расчетное напряжение | 250 В |
| Расчетное импульсное напряжение | 2,5 кВ |
| Полюсов | 4 |
| Сопротивление изоляции | 10 M |
| Кодирование | A - стандарт |
| Тип сигнала/категория | CC-Link |
| Индикатор состояния | Нет |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Циклы установки | > 100 |
| Момент затяжки | 2 Нм ... 3 Нм (С монтажной стороны) |
Материал
| Класс воспламеняемости согласно UL 94 | V0 |
|---|---|
| Материал, контакт | CuZn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | PA 6.6 |
| Материал накатанной гайки | латунь, никелированный |
| Материал уплотнения | FKM |
Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | V0 |
|---|
Кабель
| Тип кабеля | CC-Link |
|---|---|
| Тип кабеля (краткое обозначение) | 990 |
| Тип сигнала/категория | CC-Link, 10 Мбит/с |
| Конструкция кабеля | 3xAWG20/7 + 1xAWG22/19 (дополнительный гибкий провод) |
| Сечение провода | 0,5 мм |
| AWG, сигнальная линия | 20 |
| Конструкция кабеля, сигнальная линия | 7x 0,28 мм |
| Толщина стенки, изоляция | 0,89 мм (Внешняя оболочка) |
| Цвета жил | белый, желтый, синий |
| Экранировка | Алюминиевая фольга с пластмассовым покрытием, оплетка из оцинкованной медной проволоки |
| защитный экран оптоволоконного кабеля | 78 % |
| Внешняя оболочка, цвет | красный |
| Наружный диаметр кабеля D | 7,7 мм |
| Минимальный радиус изгиба, при жесткой прокладке | 77 мм |
| Масса кабеля | 78,8 кг/км |
| Внешняя оболочка, материал | ПВХ |
| Материал, изоляция проводника | вспененный полиэтилен повышенной плотности |
| Материал проводника | медный гибкий провод |
| Сопротивление кабеля | 31,2 Ом/км |
| Производственная мощность | 61 пФ |
| Волновое сопротивление | 110 |
| Номинальное напряжение, проводник | 300 В |
| Температура окружающей среды (при эксплуатации) | -30 °C ... 60 °C (кабель, жестко прокладываемый) |
| -5 °C ... 60 °C (кабель, для подвижного монтажа) |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250313 |
|---|---|
| eCl@ss 4.1 | 27250313 |
| eCl@ss 5.0 | 27143423 |
| eCl@ss 5.1 | 27143400 |
| eCl@ss 6.0 | 27279200 |
| eCl@ss 7.0 | 27440103 |
| eCl@ss 8.0 | 27440103 |
| eCl@ss 9.0 | 27440102 |
ETIM
| ETIM 3.0 | EC002061 |
|---|---|
| ETIM 4.0 | EC000830 |
| ETIM 5.0 | EC002061 |
| ETIM 6.0 | EC002061 |
UNSPSC
| UNSPSC 6.01 | 31251501 |
|---|---|
| UNSPSC 7.0901 | 31251501 |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 39121413 |
