Описание
Программа поставок
Основная функция | датчик положения Предохранительные датчики положения | ||
Идентификатор типа | LS(M)-… | ||

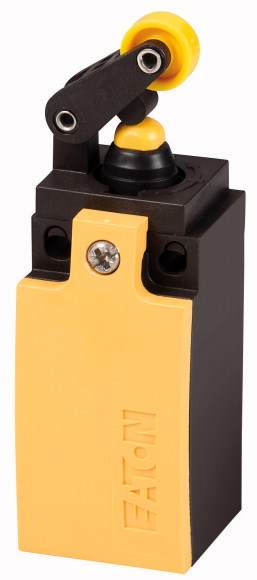

Ассортимент | Рычаг с роликом | ||
Класс защиты | IP66, IP67 | ||
оснащение | Законченное устройство | ||
Температура окружающей среды | °C | -25 - +70 | |
конструктивное исполнение | EN 50047 форма E | ||
Пружинный контакт | да | ||
Описание | длинной | ||
Назначение контактов | |||
Замык. = замыкающий контакт | 1 замык | ||
Разм. = размыкающий контакт | 1 разм. | ||
Указание | = защитная функция посредством принудительного размыкания согласно IEC/EN 60947-5-1. | ||
графические условные обозначения | |||
Ход контакта ? = контакт закрыт ? = контакт открыт | |||
Принудительное размыкание (ZW) | да | ||
Цвет | |||
Крышка корпуса | желтый | ||
Крышка корпуса | |||
корпус | Металл | ||
Способ подключения | Зажим Cage-Clamp | ||
указания | Cage Clamp - зарегистрированная торговая марка фирмы WAGO Kontakttechnik GmbH, 32432 Minden. Принадлежности для соединения Cage-Clamp фирмы Wago: вставная перемычка, серая, номер Wago для заказа: 264-402 | ||
| указания Управляющая головка переставляется на каждые 90°, что позволяет обеспечить настройку на вышеуказанное направление начала движения. |
Технические характеристики
| Общая информация | |||
Стандарты и положения | IEC/EN 60947 | ||
Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78, Влажный нагрев, цикличный, в соответствии с IEC 60068-2-30 | ||
Температура окружающей среды | °C | -25 - +70 | |
установочное положение | любая | ||
Класс защиты | IP66, IP67 | ||
Поперечные сечения соединения | мм? | ||
одножильный | мм2 | 1 x (0,5 - 2,5) | |
тонкопроволочный с оконечной муфтой | мм2 | 1 x (0,5 - 1,5) | |
| Контакты/коммутационная способность | |||
Номинальная устойчивость к импульсу | Uimp | В перем. тока | 4000 |
Номинальные выдерживаемые напряжения изоляции | Ui | В | 400 |
Категория перенапряжения / степень загрязнения | III/3 | ||
Расчетный рабочий ток | Ie | A | |
AC-15 | |||
24 В | Ie | A | 6 |
220 В 230 В 240 В | Ie | A | 6 |
380 В 400 В 415 В | Ie | A | 4 |
DC-13 | |||
24 В | Ie | A | 3 |
110 В | Ie | A | 0.6 |
220 В | Ie | A | 0.3 |
Надёжность управляющей системы | |||
при 24 В пост. тока/5 мА | HF | Частота отказов | < 10-7, < 1 отказа на 107 соединений |
при 5 В пост. тока/1 мА | HF | Частота отказов | < 10-6, < 1 отказа на 5 x 106 соединений |
Частота сети | Гц | макс.400 | |
Стойкость к коротким замыканиям согласно IEC/EN 60947-5-1 | |||
макс. предохранитель | A gG/gL | 6 | |
Точность воспроизведения | мм | ±0.15 | |
условный ток короткого замыкания | кА | 1 | |
| Механические размеры | |||
Механический срок службы | Переключения | x 106 | 8 |
Удароустойчивость (импульс полусинуса 20 мс) | |||
Стандартный контакт | g | 25 | |
частота приведения в действие | Переключения/ч | 6000 | |
| Привод | |||
механический | |||
Сила нажатия начала/конца хода | N | 1,0/8,0 | |
Моменты нажатия поворотных приводов | Нм | 0.2 | |
макс. начальная скорость при кулачках по DIN | м/с | 1 | |
указания | при угле активации ? = 30°/45° |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 6 |
Потеря мощности на полюс, в зависимости от тока | Pvid | W | 0.17 |
Потеря мощности оборудования, в зависимости от тока | Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока | Pvs | W | 0 |
Способность отдавать потери мощности | Pve | W | 0 |
Мин. рабочая температура | °C | -25 | |
Макс. рабочая температура | °C | 70 | |
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Sensors (EG000026) / End switch (EC000030) | |||
| Electric engineering, automation, process control engineering / Binary sensor technology, safety-related sensor technology / Position switch / Position switch (Type 1) (ecl@ss8.1-27-27-06-01 [AGZ382012]) | |||
Width sensor | mm | 31 | |
Diameter sensor | mm | 0 | |
Height of sensor | mm | 61 | |
Length of sensor | mm | 33.5 | |
Rated operation current Ie at AC-15, 24 V | A | 6 | |
Rated operation current Ie at AC-15, 125 V | A | 6 | |
Rated operation current Ie at AC-15, 230 V | A | 6 | |
Rated operation current Ie at DC-13, 24 V | A | 3 | |
Rated operation current Ie at DC-13, 125 V | A | 0.8 | |
Rated operation current Ie at DC-13, 230 V | A | 0.3 | |
Switching function | Quick-break switch | ||
Output electronic | No | ||
Forced opening | Yes | ||
Number of safety auxiliary contacts | 0 | ||
Number of contacts as normally closed contact | 1 | ||
Number of contacts as normally open contact | 1 | ||
Number of contacts as change-over contact | 0 | ||
Type of interface | None | ||
Type of interface for safety communication | None | ||
Housing according to norm | DIN EN 50047 | ||
Construction type housing | Cuboid | ||
Material housing | Metal | ||
Coating housing | - | ||
Type of control element | Roller lever | ||
Alignment of the control element | - | ||
Type of electric connection | Cable entry metrical | ||
With status indication | No | ||
Suitable for safety functions | Yes | ||
Explosion safety category for gas | None | ||
Explosion safety category for dust | None | ||
Ambient temperature during operating | °C | -25 - 70 | |
Degree of protection (IP) | IP67 |
Апробации
| Product Standards | IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14; CE marking | ||
| UL File No. | E29184 | ||
| UL Category Control No. | NKCR | ||
| CSA File No. | 12528 | ||
| CSA Class No. | 3211-03 | ||
| North America Certification | UL listed, CSA certified | ||
| Degree of Protection | IEC: IP66, 67, UL/CSA Type 3R, 4X (indoor use only), 12, 13 |
