Описание
Программа поставок
Ассортимент | Абоненты SmartWire-DT | ||

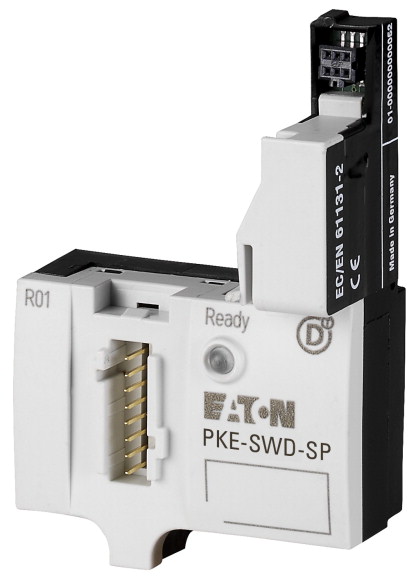

Подассортимент | Модуль PKE SmartWire-DT (автоматы защиты двигателя) | ||
Основная функция | Защита двигателя Защита двигателя для тяжелого пуска Защита установок | ||
Ассортимент | Дополнительное оснащение | ||
Принадлежности | Модуль PKE SmartWire-DT (автоматы защиты двигателя) | ||
Функция | для подключения автомата защиты двигателей с расцепляющими модулями PKE-XTU(W)A-... (защита двигателя) к SmartWire-Darwin | ||
Описание | Установка на автомат защиты двигателя PKE | ||
Сообщения | Коммутационное положение PKE Ток двигателя в % Тепловая модель двигателя в % Сигнализации срабатывания (перегрузка, короткое замыкание,...) Настроенное значение расцепителя перегрузки Настроенное значение степени инерции (CLASS) Тип расцепляющего модуля | ||
Команды | Дистанционное отключение автомата защиты двигателей | ||
Применяемое для | PKE12 PKE32 PKE65 | ||
Подключение к SmartWire-DT | да |
Технические характеристики
Общая информация | |||
Стандарты и положения | IEC/EN 61131-2 | ||

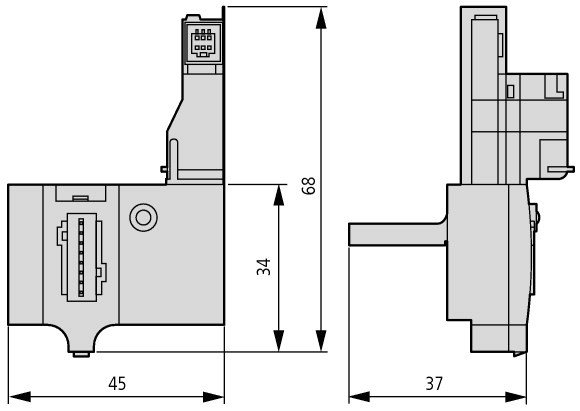

Размеры (Ш x В x Г) | мм | 45 x 46,8 x 70,3 | |
Вес | кг | 0.02 | |
Монтаж | к PKE12/32/65 | ||
установочное положение | как PKE12/35/65 | ||
Механические внешние условия | |||
Класс защиты (IEC/EN 60529, EN50178, VBG 4) | IP20 | ||
Колебания (IEC/EN 61131-2:2008) | |||
постоянная амплитуда 3,5 мм | Гц | 5-8.4 | |
постоянное ускорение 1 г | Гц | 8.4-150 | |
Удароустойчивость (IEC/EN 60068-2-27) полусинус 15 г/11 мс | Шоки | 9 | |
Падение (IEC/EN 60068-2-31) | Высота падения | мм | 50 |
свободное падение, в упаковке (IEC/EN 60068-2-32) | M | 0.3 | |
Электромагнитная совместимость (ЭМС) | |||
Категория перенапряжения | II | ||
Степень загрязнения | 2 | ||
Электростатическая разрядка (IEC/EN 61131-2:2008) | |||
Выход воздуха (уровень 3) | кВ | 8 | |
Разряд контакта (уровень 2) | кВ | 4 | |
Электромагнитные поля (IEC/EN 61131-2:2008) | |||
80 - 1000 мГц | V/m | 10 | |
1,4 - 2 ГГц | V/m | 3 | |
2 - 2,7 ГГц | V/m | 1 | |
Подавление радиочастотных помех SmartWire-DT | |||
Подавление радиочастотных помех | EN 55011 Класс A | ||
Импульсное напряжение (IEC/EN 61131-2:2008, уровень 3) | |||
Кабели SmartWire-DT | |||
Сигнальные провода | кВ | 1 | |
Кабели шины CAN/DP | |||
Кабели SmartWire-DT | кВ | 1 | |
Впуск (IEC/EN 61131-2:2008, уровень 3) | В | 10 | |
Климатические внешние условия | |||
Рабочая температура (IEC 60068-2) | °C | ||
Температура окружающей среды | °C | -25 - +60 | |
Конденсация | Предотвратить конденсацию, воспользовавшись соответствующими мерами | ||
Хранение | ? | °C | -30 - +70 |
относительная влажность воздуха, без конденсации (IEC/EN 60068-2-30) | % | 5 - 95 | |
Сеть SmartWire-DT | |||
Тип абонента | Абоненты SmartWire-DT (подчиненное устройство) | ||
Адресация | автоматически | ||
Состояние SmartWire-DT | Светодиод | зеленый | |
Подключение | Разъем, 8-полюсный | ||
Подключение | Разъём внешнего устройства SWD4-8SF2-5 | ||
Потребление тока | мВт | ||
15-В питание SmartWire-Darwin | мА | 35 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 0 |
Потеря мощности на полюс, в зависимости от тока | Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока | Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока | Pvs | W | 0.5 |
Способность отдавать потери мощности | Pve | W | 0 |
Мин. рабочая температура | °C | -25 | |
Макс. рабочая температура | °C | 55 | |
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
Low-voltage industrial components (EG000017) / Accessories for low-voltage switch technology (EC002498) | |||
Electric engineering, automation, process control engineering / Low-voltage switch technology / Low-voltage switch technology (accessories) / Component for low-voltage switch technology (accessories) (ecl@ss8.1-27-37-92-01 [AKN570010]) | |||
Type of accessory | Connection technique |
Апробации
Product Standards | UL508; CSA-C22.2 No. 14; IEC60847-4-1; CE marking | ||
UL File No. | E29184 | ||
UL Category Control No. | NKCR | ||
CSA File No. | 165628 | ||
CSA Class No. | 3211-07 | ||
North America Certification | UL listed, CSA certified | ||
Specially designed for North America | No |
