Артикул:
109263
20 630 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Количество полюсов
—
3
Вид
—

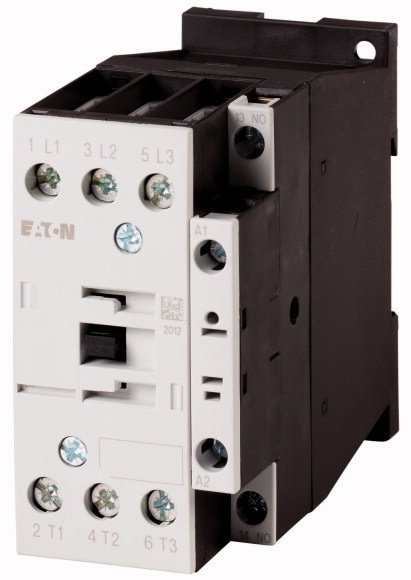

Контактор
Номинальный ток АС-3, 400В; А
—
25
Максимальная мощность трехфазного двигателя 50-60Гц, АС-3, 230В
—
7.5
Максимальная мощность трехфазного двигателя 50-60Гц, АС-3, 400В
—
11
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Вам также может понравиться
Описание
Программа поставок
|
Ассортимент
|
Силовые контакторы | ||
|
Применение
|
Силовой контактор для двигателей | ||
|
Подассортимент
|
Силовые контакторы до 170 A, 3-полюсн. | ||
|
Категория применения
|
AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы AC-4: электродвигатели с короткозамкнутым ротором: пуск, противотоковое торможение, реверсирование, режим старт-стоп |
||
|
Примечание
|
Подходит также для двигателей класса эффективности IE3. Устройства, совместимые с IE3, обозначаются логотипом на упаковке. |
||
|
Техника присоединения
|
Винтовые клеммы | ||
|
Полюсы
|
3-полюсн. | ||
|
Расчетный рабочий ток
|
|||
|
AC-3
|
|||
|
380 B 400 B
|
Ie | A | 25 |
|
AC-1
|
|||
|
обычный термический ток, 3-полюсный, 50 - 60 Гц
|
|||
|
разомкнут
|
|||
|
при 40 °C
|
Ith =Ie | A | 45 |
|
в капсульном корпусе
|
Ith | A | 36 |
|
обычный термический ток, 1-полюсный
|
|||
|
разомкнут
|
Ith | A | 100 |
|
в капсульном корпусе
|
Ith | A | 90 |
|
максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц
|
|||
|
AC-3
|
|||
|
220 B 230 B
|
P | кВт | 7.5 |
|
380 B 400 B
|
P | кВт | 11 |
|
660 B 690 B
|
P | кВт | 14 |
|
AC-4
|
|||
|
220 B 230 B
|
P | кВт | 3.5 |
|
380 B 400 B
|
P | кВт | 6 |
|
660 B 690 B
|
P | кВт | 8.5 |
|
Назначение контактов
|
|||
|
Замык. = замыкающий контакт
|
1 замык | ||
|
графические условные обозначения
|
|||
|
указания
|
Коммутирующие элементы согласно EN 50012. Встроенная схема защиты электроники управления. |
||
|
комбинируется со вспомогательным контактом
|
DILM32-XHI.. DILA-XHI(V).. DILM32-XHI11-S |
||
|
Род тока: перем. ток/пост. ток
|
Питание пост. тока |
Технические характеристики
| Общая информация | |||
|
Стандарты и предписания
|
IEC/EN 60947, VDE 0660, UL, CSA | ||
|
Механический срок службы
|
|||
|
Управляется постоянным током DC
|
Переключения | x 106 | 10 |
|
Частота коммутаций, механическая
|
|||
|
Управляется постоянным током DC
|
Переключения/ч | 5000 | |
|
Стойкость к климатическим воздействиям
|
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
||
|
Температура окружающей среды
|
|||
|
разомкнут
|
°C | -25-+60 | |
|
в капсульном корпусе
|
°C | - 25-40 | |
|
Хранение
|
°C | - 40-80 | |
|
установочное положение
|
|||
|
Удароустойчивость (IEC/EN 60068-2-27)
|
|||
|
Импульс полусинуса 10 мс
|
|||
|
Цепи главного тока
|
|||
|
Замыкающие контакты
|
g | 10 | |
|
Вспомогательные блок-контакты
|
|||
|
Замыкающие контакты
|
g | 7 | |
|
Размыкающие контакты
|
g | 5 | |
|
Удароустойчивость (IEC/EN 60068-2-27) при настольном монтаже
|
|||
|
Импульс полусинуса 10 мс
|
|||
|
Цепи главного тока
|
|||
|
Замыкающие контакты
|
g | 6.9 | |
|
Вспомогательные блок-контакты
|
|||
|
Замыкающие контакты
|
g | 5.3 | |
|
Размыкающие контакты
|
g | 3.5 | |
|
Класс защиты
|
IP00 | ||
|
Защита от прикосновения при вертикальном управлении спереди (EN 50274)
|
защита от прикосновения пальцами и тыльной стороной кистей рук | ||
|
Вес
|
|||
|
Управляется постоянным током DC
|
кг | 0.534 | |
|
Поперечные сечения соединения главного провода
|
|||
|
одножильный
|
мм2 |
1 x (0.75 - 16) 2 x (0.75 - 10) |
|
|
тонкопроволочный с оконечной муфтой
|
мм2 |
1 x (0.75 - 16) 2 x (0.75 - 10) |
|
|
многожильный
|
мм2 |
999999999 1 x 16 |
|
|
одно- или многожильные
|
AWG | single 18 - 6, double 18 - 8 | |
|
Длина зачистки
|
мм | 10 | |
|
Соединительный винт главного провода
|
M5 | ||
|
Начальный пусковой момент
|
Нм |
999999999 3,2 |
|
|
Поперечные сечения подсоединяемых вспомогательных проводов
|
|||
|
одножильный
|
мм2 |
1 x (0.75 - 4) 2 x (0.75 - 2.5) |
|
|
тонкопроволочный с оконечной муфтой
|
мм2 |
1 x (0.75 - 2.5) 2 x (0.75 - 2.5) |
|
|
одно- или многожильные
|
AWG | 18 - 14 | |
|
Длина зачистки
|
мм | 10 | |
|
Соединительный винт вспомогательного провода
|
M3.5 | ||
|
Начальный пусковой момент
|
Нм | 1.2 | |
|
Инструменты
|
|||
|
Главный провод
|
|||
|
Отвертка с профилем Pozidriv
|
Размер | 2 | |
|
Стандартная отвёртка
|
мм |
0.8 x 5.5 1 x 6 |
|
|
Кабели системы управления
|
|||
|
Отвертка с профилем Pozidriv
|
Размер | 2 | |
|
Стандартная отвёртка
|
мм |
0.8 x 5.5 1 x 6 |
|
| Цепи главного тока | |||
|
Номинальная устойчивость к импульсу
|
Uimp | В перем. тока | 8000 |
|
Категория перенапряжения / степень загрязнения
|
III/3 | ||
|
Номинальные выдерживаемые напряжения изоляции
|
Ui | В перем. тока | 690 |
|
Номинальное напряжение
|
Ue | В перем. тока | 690 |
|
Безопасное разъединение согласно EN 61140
|
|||
|
между катушкой и контактами
|
В перем. тока | 440 | |
|
между контактами
|
В перем. тока | 440 | |
|
Включающая способность (cos ? по IEC/EN 60947)
|
|||
| до 690 В | A | 350 | |
|
Отключающая способность
|
|||
|
220 B 230 B
|
A | 250 | |
|
380 B 400 B
|
A | 250 | |
|
500 В
|
A | 250 | |
|
660 B 690 B
|
A | 150 | |
|
стойкость к коротким замыканиям
|
|||
|
защита от короткого замыкания, макс. предохранитель
|
|||
|
Тип координации 2
|
|||
|
400 В
|
gG/gL 500 В | A | 35 |
|
690 В
|
gG/gL 690 В | A | 35 |
|
Тип координации "1"
|
|||
|
400 В
|
gG/gL 500 В | A | 100 |
|
690 В
|
gG/gL 690 В | A | 50 |
| Переменное напряжение | |||
|
AC-1
|
|||
|
Расчетный рабочий ток
|
|||
|
обычный термический ток, 3-полюсный, 50 - 60 Гц
|
|||
|
разомкнут
|
|||
|
при 40 °C
|
Ith =Ie | A | 45 |
|
при 50 °C
|
Ith =Ie | A | 43 |
|
при 55 °C
|
Ith =Ie | A | 42 |
|
при 60 °C
|
Ith =Ie | A | 40 |
|
в капсульном корпусе
|
Ith | A | 36 |
|
обычный термический ток, 1-полюсный
|
|||
|
разомкнут
|
Ith | A | 100 |
|
в капсульном корпусе
|
Ith | A | 90 |
|
AC-3
|
|||
|
Расчетный рабочий ток
|
|||
|
открытый, 3-полюсный, 50 - 60 Гц
|
|||
|
220 B 230 B
|
Ie | A | 25 |
|
240 В
|
Ie | A | 25 |
|
380 B 400 B
|
Ie | A | 25 |
|
415 В
|
Ie | A | 25 |
|
440 В
|
Ie | A | 25 |
|
500 В
|
Ie | A | 25 |
|
660 B 690 B
|
Ie | A | 15 |
|
380 B 400 B
|
Ie | A | 25 |
|
Расчетная рабочая мощность
|
P | кВт | |
|
220 B 230 B
|
P | кВт | 7.5 |
|
240 В
|
P | кВт | 8.5 |
|
380 B 400 B
|
P | кВт | 11 |
|
415 В
|
P | кВт | 14.5 |
|
440 В
|
P | кВт | 15.5 |
|
500 В
|
P | кВт | 17.5 |
|
660 B 690 B
|
P | кВт | 14 |
|
AC-4
|
|||
|
открытый, 3-полюсный, 50 - 60 Гц
|
|||
|
220 B 230 B
|
Ie | A | 13 |
|
240 В
|
Ie | A | 13 |
|
380 B 400 B
|
Ie | A | 13 |
|
415 В
|
Ie | A | 13 |
|
440 В
|
Ie | A | 13 |
|
500 В
|
Ie | A | 13 |
|
660 B 690 B
|
Ie | A | 10 |
|
Расчетная рабочая мощность
|
P | кВт | |
|
220 B 230 B
|
P | кВт | 3.5 |
|
240 В
|
P | кВт | 4 |
|
380 B 400 B
|
P | кВт | 6 |
|
415 В
|
P | кВт | 6.5 |
|
440 В
|
P | кВт | 7 |
|
500 В
|
P | кВт | 8 |
|
660 B 690 B
|
P | кВт | 8.5 |
| постоянное напряжение | |||
|
Расчетный рабочий ток Ie открытый
|
|||
|
DC-1
|
|||
|
60 В
|
Ie | A | 40 |
|
110 В
|
Ie | A | 40 |
|
220 В
|
Ie | A | 40 |
| Электрические тепловые потери | |||
|
3-полюсный, при Ith (60°)
|
W | 10.8 | |
|
Электрические тепловые потери при Ie согласно AC-3/400 V
|
W | 4.2 | |
|
Сопротивление на полюс
|
мОм | 2.7 | |
| Механические приводы | |||
|
Безопасность по напряжению
|
|||
|
Управляется постоянным током DC
|
втягивание | x Uc | 0.7-1.2 |
|
Управляется постоянным током DC
|
Отпускание | x Uc | 0.15-0.6 |
|
Примечание
|
минимальный сглаженный инвертор двухполупериодной мостовой схемы или инвертор трехфазного тока | ||
|
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x Uc
|
|||
|
50/60 Гц
|
втягивание | VA |
0 |
|
50/60 Гц
|
Удержание | VA |
0 |
|
Управляется постоянным током DC
|
втягивание | W | 12 |
|
Управляется постоянным током DC
|
Удержание | W | 0.9 |
|
Продолжительность включения
|
% продолжительность включения | 100 | |
|
Время переключения 100 % UC (рекомендуемые значения)
|
|||
|
Цепи главного тока
|
|||
|
Управляется постоянным током DC
|
мс | ||
|
Задержка замыкания
|
мс | 47 | |
|
Время открытия
|
мс | 30 | |
|
Время дугового разряда
|
мс |
999999999 10 |
|
| Электромагнитная совместимость (ЭМС) | |||
|
Излучаемые радиопомехи
|
nach EN 60947-1 | ||
|
Иммунитет
|
nach EN 60947-1 | ||
| Опробованные рабочие характеристики | |||
|
Коммутационная способность
|
|||
|
максимальная мощность двигателя
|
|||
|
трехфазн.
|
|||
|
200 В
208 В |
л.с. | 7.5 | |
|
230 В
240 В |
л.с. | 10 | |
|
460 В
480 В |
л.с. | 15 | |
|
575 В
600 В |
л.с. | 20 | |
|
однофазный
|
|||
|
115 В
120 В |
л.с. | 2 | |
|
230 В
240 В |
л.с. | 5 | |
|
Общее применение
|
A | 40 | |
|
Вспомогательный контакт
|
|||
|
Пилотный режим
|
|||
|
Работа от перем. тока
|
A600 | ||
|
Управляется постоянным током DC
|
P300 | ||
|
Общее применение
|
|||
|
Перем. ток (AC)
|
В | 600 | |
|
Перем. ток (AC)
|
A | 10 | |
|
Пост. ток (DC)
|
В | 250 | |
|
Пост. ток (DC)
|
A | 1 | |
|
Short Circuit Current Rating
|
SCCR | ||
|
Основная номинальная характеристика
|
|||
|
SCCR
|
kA | 5 | |
|
Макс. предохранитель
|
A | 125 | |
|
макс. CB
|
A | 125 | |
|
480 В кор. замык.
|
|||
|
SCCR (предохранитель)
|
kA | 10/100 | |
|
Макс. предохранитель
|
A | 125/70 Class J | |
|
SCCR (CB)
|
kA | 10/65 | |
|
макс. CB
|
A | 50/32 | |
|
600 В кор. замык.
|
|||
|
SCCR (предохранитель)
|
kA | 10/100 | |
|
Макс. предохранитель
|
A | 125/100 Class J | |
|
SCCR (CB)
|
kA | 10/22 | |
|
макс. CB
|
A | 50/32 | |
|
Ном. характеристики специального назначения
|
|||
|
Электроразрядные лампы (балласт)
|
|||
|
480В 60Гц 3-фазн., 277В 60Гц 1-фазн.
|
A | 40 | |
|
600В 60Гц 3-фазн., 347В 60Гц 1-фазн.
|
A | 40 | |
|
Лампы накаливания (вольфрам)
|
|||
|
480В 60Гц 3-фазн., 277В 60Гц 1-фазн.
|
A | 40 | |
|
600В 60Гц 3-фазн., 347В 60Гц 1-фазн.
|
A | 40 | |
|
Воздушные электронагреватели
|
|||
|
480В 60Гц 3-фазн., 277В 60Гц 1-фазн.
|
A | 40 | |
|
600В 60Гц 3-фазн., 347В 60Гц 1-фазн.
|
A | 40 | |
|
Управление холодильной техникой (только CSA)
|
|||
|
LRA 480В 60Гц 3-фазн.
|
A | 240 | |
|
FLA 480В 60Гц 3-фазн.
|
A | 40 | |
|
LRA 600В 60Гц 3-фазн.
|
A | 180 | |
|
FLA 600В 60Гц 3-фазн.
|
A | 30 | |
|
Ном. характеристики определенного назначения (100 000 циклов согл. UL 1995)
|
|||
|
LRA 480В 60Гц 3-фазн.
|
A | 150 | |
|
FLA 480В 60Гц 3-фазн.
|
A | 25 | |
|
Управление лифтами
|
|||
|
200В 60Гц 3-фазн.
|
л.с. | 3 | |
|
200В 60Гц 3-фазн.
|
A | 11 | |
|
240В 60Гц 3-фазн.
|
л.с. | 5 | |
|
240В 60Гц 3-фазн.
|
A | 15.2 | |
|
480В 60Гц 3-фазн.
|
л.с. | 10 | |
|
480В 60Гц 3-фазн.
|
A | 14 | |
|
600В 60Гц 3-фазн.
|
л.с. | 15 | |
|
600В 60Гц 3-фазн.
|
A | 17 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
|
Технические характеристики для подтверждения типа конструкции
|
|||
|
Номинальный ток для указания потери мощности
|
In | A | 25 |
|
Потеря мощности на полюс, в зависимости от тока
|
Pvid | W | 1.4 |
|
Потеря мощности оборудования, в зависимости от тока
|
Pvid | W | 4.2 |
|
Статическая потеря мощности, не зависит от тока
|
Pvs | W | 0.9 |
|
Способность отдавать потери мощности
|
Pve | W | 0 |
|
Мин. рабочая температура
|
°C | -25 | |
|
Макс. рабочая температура
|
°C | 60 | |
|
Проверка конструкции IEC/EN 61439
|
|||
|
10.2 твёрдость материалов и деталей
|
|||
|
10.2.2 Коррозионная стойкость
|
Требования производственного стандарта выполнены. | ||
|
10.2.3.1 Нагревостойкость изоляции
|
Требования производственного стандарта выполнены. | ||
|
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
|
Требования производственного стандарта выполнены. | ||
|
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
|
Требования производственного стандарта выполнены. | ||
|
10.2.4 Устойчивость к ультрафиолетовому излучению
|
Требования производственного стандарта выполнены. | ||
|
10.2.5 Подъём
|
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
|
10.2.6 Испытание на удар
|
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
|
10.2.7 Ярлы
|
Характеристики
|
Количество полюсов
|
3 |
|
Вид
|
Контактор |
|
Номинальный ток АС-3, 400В; А
|
25 |
|
Максимальная мощность трехфазного двигателя 50-60Гц, АС-3, 230В
|
7.5 |
|
Максимальная мощность трехфазного двигателя 50-60Гц, АС-3, 400В
|
11 |
|
Максимальная мощность трехфазного двигателя 50-60Гц, АС-3, 690В
|
14 |
|
Тип управляющего напряжения
|
24-27V DC |
|
Контакты Н/О = нормально открытый
|
1 |
|
Вид зажимов
|
Винтовые |
|
Условный термический ток при открытом монтаже, А
|
40 |
|
Максимальная мощность трехфазного двигателя 50-60Гц, АС-4, 230В
|
3.5 |
|
Максимальная мощность трехфазного двигателя 50-60Гц, АС-4, 400В
|
6 |
|
Максимальная мощность трехфазного двигателя 50-60Гц, АС-4, 690В
|
8.5 |
Американская машиностроительная корпорация, производитель электротехнического и гидравлического оборудования, автокомплектующих, компонентов для авиационной промышленности.
Подобрать оборудование?
Задать вопрос
