Артикул:
42035
18 770 руб./шт
Уточняйте цену у менеджера
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Создать оферту ЕАИСТ
Характеристики
Количество полюсов
—
3
Вид
—

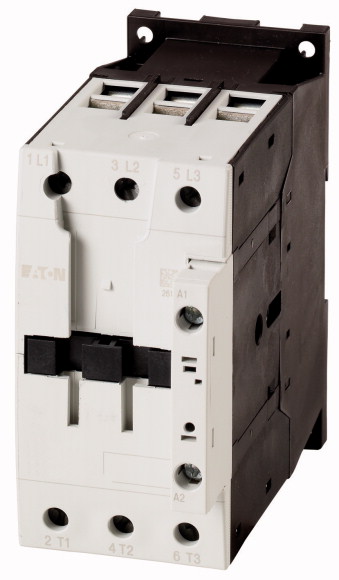

Контактор
Номинальный ток АС-3, 400В; А
—
40
Максимальная мощность трехфазного двигателя 50-60Гц, АС-3, 230В
—
12.5
Максимальная мощность трехфазного двигателя 50-60Гц, АС-3, 400В
—
18.5
Максимальная мощность трехфазного двигателя 50-60Гц, АС-3, 690В
—
23
Все характеристики
Описание
Программа поставок
Ассортимент | Силовые контакторы | ||
Применение | Силовой контактор для двигателей | ||
Подассортимент | Силовые контакторы до 170 A, 3-полюсн. | ||
Категория применения | AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы AC-4: электродвигатели с короткозамкнутым ротором: пуск, противотоковое торможение, реверсирование, режим старт-стоп | ||
Примечание | Подходит также для двигателей класса эффективности IE3. Устройства, совместимые с IE3, обозначаются логотипом на упаковке. | ||
Техника присоединения | Винтовые клеммы | ||
Полюсы | 3-полюсн. | ||
Расчетный рабочий ток | |||
AC-3 | |||
380 B 400 B | Ie | A | 40 |
AC-1 | |||
обычный термический ток, 3-полюсный, 50 - 60 Гц | |||
разомкнут | |||
при 40 °C | Ith =Ie | A | 60 |
в капсульном корпусе | Ith | A | 45 |
обычный термический ток, 1-полюсный | |||
разомкнут | Ith | A | 125 |
в капсульном корпусе | Ith | A | 112 |
максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц | |||
AC-3 | |||
220 B 230 B | P | кВт | 12.5 |
380 B 400 B | P | кВт | 18.5 |
660 B 690 B | P | кВт | 23 |
AC-4 | |||
220 B 230 B | P | кВт | 5 |
380 B 400 B | P | кВт | 9 |
660 B 690 B | P | кВт | 12 |
графические условные обозначения | |||
указания | Коммутирующие элементы согласно EN 50012. Встроенная схема защиты электроники управления. | ||
комбинируется со вспомогательным контактом | DILM150-XHI(V).. DILM1000-XHI(V).. | ||
Род тока: перем. ток/пост. ток | Питание пост. тока |
Технические характеристики
| Общая информация | |||
Стандарты и предписания | IEC/EN 60947, VDE 0660, UL, CSA | ||
Механический срок службы | |||
Управляется постоянным током DC | Переключения | x 106 | 10 |
Частота коммутаций, механическая | |||
Управляется постоянным током DC | Переключения/ч | 5000 | |
Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 | ||
Температура окружающей среды | |||
разомкнут | °C | -25-+60 | |
в капсульном корпусе | °C | - 25-40 | |
Хранение | °C | - 40-80 | |
установочное положение | |||
Удароустойчивость (IEC/EN 60068-2-27) | |||
Импульс полусинуса 10 мс | |||
Цепи главного тока | |||
Замыкающие контакты | g | 10 | |
Вспомогательные блок-контакты | |||
Замыкающие контакты | g | 7 | |
Размыкающие контакты | g | 5 | |
Удароустойчивость (IEC/EN 60068-2-27) при настольном монтаже | |||
Импульс полусинуса 10 мс | |||
Цепи главного тока | |||
Замыкающие контакты | g | 10 | |
Вспомогательные блок-контакты | |||
Замыкающие контакты | g | 7 | |
Размыкающие контакты | g | 5 | |
Класс защиты | IP00 | ||
Защита от прикосновения при вертикальном управлении спереди (EN 50274) | защита от прикосновения пальцами и тыльной стороной кистей рук | ||
Вес | |||
Управляется постоянным током DC | кг | 1.052 | |
Поперечные сечения соединения главного провода | |||
одножильный | мм2 | 1 x (0,75 - 16) 2 x (0,75 - 16) | |
тонкопроволочный с оконечной муфтой | мм2 | 1 x (0,75 - 35) 2 x (0,75 - 25) | |
многожильный | мм2 | 1 x (16 - 50) 2 x (16 - 35) | |
одно- или многожильные | AWG | single 14 - 1, double 14 - 2 | |
Плоский провод | Количество сегментов x ширина x толщина | мм | 2 x (6 x 9 x 0,8) |
Длина зачистки | мм | 14 | |
Соединительный винт главного провода | M6 | ||
Начальный пусковой момент | Нм | 3,3 | |
Поперечные сечения подсоединяемых вспомогательных проводов | |||
одножильный | мм2 | 1 x (0,75 - 4) 2 x (0,75 - 4) | |
тонкопроволочный с оконечной муфтой | мм2 | 1 x (0,75 - 2,5) 2 x (0,75 - 2,5) | |
одно- или многожильные | AWG | 18 - 14 | |
Длина зачистки | мм | 10 | |
Соединительный винт вспомогательного провода | M3,5 | ||
Начальный пусковой момент | Нм | 1,2 | |
Инструменты | |||
Главный провод | |||
Отвертка с профилем Pozidriv | Размер | 2 | |
Стандартная отвёртка | мм | 0.8 x 5.5 1 x 6 | |
Кабели системы управления | |||
Отвертка с профилем Pozidriv | Размер | 2 | |
Стандартная отвёртка | мм | 0,8 x 5,5 1 x 6 | |
| Цепи главного тока | |||
Номинальная устойчивость к импульсу | Uimp | В перем. тока | 8000 |
Категория перенапряжения / степень загрязнения | III/3 | ||
Номинальные выдерживаемые напряжения изоляции | Ui | В перем. тока | 690 |
Номинальное напряжение | Ue | В перем. тока | 690 |
Безопасное разъединение согласно EN 61140 | |||
между катушкой и контактами | В перем. тока | 440 | |
между контактами | В перем. тока | 440 | |
Включающая способность (cos ? по IEC/EN 60947) | |||
| до 690 В | A | 560 | |
Отключающая способность | |||
220 B 230 B | A | 400 | |
380 B 400 B | A | 400 | |
500 В | A | 400 | |
660 B 690 B | A | 250 | |
стойкость к коротким замыканиям | |||
защита от короткого замыкания, макс. предохранитель | |||
Тип координации 2 | |||
400 В | gG/gL 500 В | A | 63 |
690 В | gG/gL 690 В | A | 50 |
Тип координации "1" | |||
400 В | gG/gL 500 В | A | 125 |
690 В | gG/gL 690 В | A | 80 |
| Переменное напряжение | |||
AC-1 | |||
Расчетный рабочий ток | |||
обычный термический ток, 3-полюсный, 50 - 60 Гц | |||
разомкнут | |||
при 40 °C | Ith =Ie | A | 60 |
при 50 °C | Ith =Ie | A | 57 |
при 55 °C | Ith =Ie | A | 55 |
при 60 °C | Ith =Ie | A | 50 |
в капсульном корпусе | Ith | A | 45 |
обычный термический ток, 1-полюсный | |||
разомкнут | Ith | A | 125 |
в капсульном корпусе | Ith | A | 112 |
AC-3 | |||
Расчетный рабочий ток | |||
открытый, 3-полюсный, 50 - 60 Гц | |||
220 B 230 B | Ie | A | 40 |
240 В | Ie | A | 40 |
380 B 400 B | Ie | A | 40 |
415 В | Ie | A | 40 |
440 В | Ie | A | 40 |
500 В | Ie | A | 40 |
660 B 690 B | Ie | A | 25 |
380 B 400 B | Ie | A | 40 |
Расчетная рабочая мощность | P | кВт | |
220 B 230 B | P | кВт | 12.5 |
240 В | P | кВт | 13.5 |
380 B 400 B | P | кВт | 18.5 |
415 В | P | кВт | 24 |
440 В | P | кВт | 25 |
500 В | P | кВт | 28 |
660 B 690 B | P | кВт | 23 |
AC-4 | |||
открытый, 3-полюсный, 50 - 60 Гц | |||
220 B 230 B | Ie | A | 18 |
240 В | Ie | A | 18 |
380 B 400 B | Ie | A | 18 |
415 В | Ie | A | 18 |
440 В | Ie | A | 18 |
500 В | Ie | A | 18 |
660 B 690 B | Ie | A | 14 |
Расчетная рабочая мощность | P | кВт | |
220 B 230 B | P | кВт | 5 |
240 В | P | кВт | 5.5 |
380 B 400 B | P | кВт | 9 |
415 В | P | кВт | 9.5 |
440 В | P | кВт | 10 |
500 В | P | кВт | 11 |
660 B 690 B | P | кВт | 12 |
| постоянное напряжение | |||
Расчетный рабочий ток Ie открытый | |||
DC-1 | |||
60 В | Ie | A | 50 |
110 В | Ie | A | 50 |
220 В | Ie | A | 45 |
| Электрические тепловые потери | |||
3-полюсный, при Ith (60°) | W | 10.3 | |
Электрические тепловые потери при Ie согласно AC-3/400 V | W | 6.6 | |
Сопротивление на полюс | мОм | 1.9 | |
| Механические приводы | |||
Безопасность по напряжению | |||
Управляется постоянным током DC | втягивание | x Uc | 0.7-1.2 |
Примечание | RDC 24 (Umin 24 В пост. тока/Umax 27 В пост. тока) Пример: Uc = 0,7 x Umin - 1,2 x Umax / Uc = 0,7 x 24 V - 1,2 x 27 В пост. тока | ||
Управляется постоянным током DC | Отпускание | x Uc | 0.15-0.6 |
Примечание | минимальный сглаженный инвертор двухполупериодной мостовой схемы или инвертор трехфазного тока | ||
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x Uc | |||
Управляется постоянным током DC | втягивание | W | 24 |
Управляется постоянным током DC | Удержание | W | 1 |
Продолжительность включения | % продолжительность включения | 100 | |
Время переключения 100 % UC (рекомендуемые значения) | |||
Цепи главного тока | |||
Управляется постоянным током DC | мс | ||
Задержка замыкания | мс | 54 | |
Время открытия | мс | 24 | |
Время дугового разряда | мс | 10 | |
| Электромагнитная совместимость (ЭМС) | |||
Излучаемые радиопомехи | согласно EN 60947-1 | ||
Иммунитет | согласно EN 60947-1 | ||
| Опробованные рабочие характеристики | |||
Коммутационная способность | |||
максимальная мощность двигателя | |||
трехфазн. | |||
200 В 208 В | л.с. | 10 | |
230 В 240 В | л.с. | 15 | |
460 В 480 В | л.с. | 30 | |
575 В 600 В | л.с. | 40 | |
однофазный | |||
115 В 120 В | л.с. | 3 | |
230 В 240 В | л.с. | 7.5 | |
Общее применение | A | 63 | |
Short Circuit Current Rating | SCCR | ||
Основная номинальная характеристика | |||
SCCR | kA | 10 | |
Макс. предохранитель | A | 250 | |
макс. CB | A | 250 | |
480 В кор. замык. | |||
SCCR (предохранитель) | kA | 30/100 | |
Макс. предохранитель | A | 250/150 Class J | |
SCCR (CB) | kA | 65 | |
макс. CB | A | 100 | |
600 В кор. замык. | |||
SCCR (предохранитель) | kA | 30/100 | |
Макс. предохранитель | A | 250/150 Class J | |
SCCR (CB) | kA | 30 | |
макс. CB | A | 250 | |
Ном. характеристики специального назначения | |||
Электроразрядные лампы (балласт) | |||
480В 60Гц 3-фазн., 277В 60Гц 1-фазн. | A | 79 | |
600В 60Гц 3-фазн., 347В 60Гц 1-фазн. | A | 79 | |
Лампы накаливания (вольфрам) | |||
480В 60Гц 3-фазн., 277В 60Гц 1-фазн. | A | 74 | |
600В 60Гц 3-фазн., 347В 60Гц 1-фазн. | A | 74 | |
Воздушные электронагреватели | |||
480В 60Гц 3-фазн., 277В 60Гц 1-фазн. | A | 79 | |
600В 60Гц 3-фазн., 347В 60Гц 1-фазн. | A | 79 | |
Управление лифтами | |||
200В 60Гц 3-фазн. | л.с. | 7.5 | |
200В 60Гц 3-фазн. | A | 25.3 | |
240В 60Гц 3-фазн. | л.с. | 10 | |
240В 60Гц 3-фазн. | A | 28 | |
480В 60Гц 3-фазн. | л.с. | 25 | |
480В 60Гц 3-фазн. | A | 34 | |
600В 60Гц 3-фазн. | л.с. | 30 | |
600В 60Гц 3-фазн. | A | 32 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 40 |
Потеря мощности на полюс, в зависимости от тока | Pvid | W | 2.2 |
Потеря мощности оборудования, в зависимости от тока | Pvid | W | 6.6 |
Статическая потеря мощности, не зависит от тока | Pvs | W | 1 |
Способность отдавать потери мощности | Pve | W | 0 |
Мин. рабочая температура | °C | -25 | |
Макс. рабочая температура | °C | 60 | |
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
Характеристики
| Количество полюсов | 3 |
| Вид | Контактор |
| Номинальный ток АС-3, 400В; А | 40 |
| Максимальная мощность трехфазного двигателя 50-60Гц, АС-3, 230В | 12.5 |
| Максимальная мощность трехфазного двигателя 50-60Гц, АС-3, 400В | 18.5 |
| Максимальная мощность трехфазного двигателя 50-60Гц, АС-3, 690В | 23 |
| Тип управляющего напряжения | 24-27V DC |
| Вид зажимов | Винтовые |
| Условный термический ток при открытом монтаже, А | 50 |
| Максимальная мощность трехфазного двигателя 50-60Гц, АС-4, 230В | 5 |
| Максимальная мощность трехфазного двигателя 50-60Гц, АС-4, 400В | 9 |
| Максимальная мощность трехфазного двигателя 50-60Гц, АС-4, 690В | 12 |
Американская машиностроительная корпорация, производитель электротехнического и гидравлического оборудования, автокомплектующих, компонентов для авиационной промышленности.
Подобрать оборудование?
Задать вопрос
