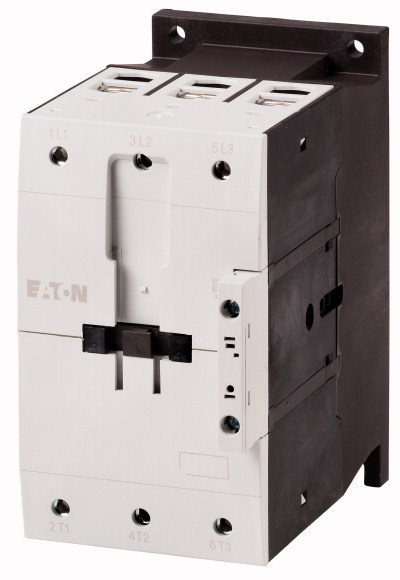

Характеристики
Количество полюсов
—
3
Номинальный ток АС-3, 400В; А
—
95
Тип управляющего напряжения
—
100-120V AC
Все характеристики
Описание
Программа поставок
Ассортимент | Силовые контакторы | ||
Применение | Силовой контактор для полупроводников согласно SEMI F47 | ||
Подассортимент | Силовые контакторы до 150 A с электронным приводом | ||
Категория применения | AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы AC-4: электродвигатели с короткозамкнутым ротором: пуск, противотоковое торможение, реверсирование, режим старт-стоп | ||
Примечание | Подходит также для двигателей класса эффективности IE3. Устройства, совместимые с IE3, обозначаются логотипом на упаковке. | ||
Техника присоединения | Винтовые клеммы | ||
Расчетный рабочий ток | |||
AC-3 | |||
380 B 400 B | Ie | A | 95 |
AC-1 | |||
обычный термический ток, 3-полюсный, 50 - 60 Гц | |||
разомкнут | |||
при 40 °C | Ith =Ie | A | 130 |
в капсульном корпусе | Ith | A | 100 |
обычный термический ток, 1-полюсный | |||
разомкнут | Ith | A | 275 |
в капсульном корпусе | Ith | A | 250 |
максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц | |||
AC-3 | |||
220 B 230 B | P | кВт | 30 |
380 B 400 B | P | кВт | 45 |
660 B 690 B | P | кВт | 75 |
AC-4 | |||
220 B 230 B | P | кВт | 16 |
380 B 400 B | P | кВт | 26 |
660 B 690 B | P | кВт | 35 |
графические условные обозначения | |||
указания | Коммутирующие элементы согласно EN 50012. Встроенная схема защиты. |
Технические характеристики
| Общая информация | |||
установочное положение | |||
| Переменное напряжение | |||
AC-1 | |||
Расчетный рабочий ток | |||
обычный термический ток, 3-полюсный, 50 - 60 Гц | |||
разомкнут | |||
при 40 °C | Ith =Ie | A | 130 |
при 50 °C | Ith =Ie | A | 125 |
при 60 °C | Ith =Ie | A | 110 |
в капсульном корпусе | Ith | A | 100 |
обычный термический ток, 1-полюсный | |||
разомкнут | Ith | A | 275 |
в капсульном корпусе | Ith | A | 250 |
AC-3 | |||
Расчетный рабочий ток | |||
открытый, 3-полюсный, 50 - 60 Гц | |||
220 B 230 B | Ie | A | 95 |
240 В | Ie | A | 95 |
380 B 400 B | Ie | A | 95 |
415 В | Ie | A | 95 |
440 В | Ie | A | 95 |
500 В | Ie | A | 95 |
660 B 690 B | Ie | A | 80 |
Расчетная рабочая мощность | P | кВт | |
220 B 230 B | P | кВт | 30 |
240 В | P | кВт | 4 |
380 B 400 B | P | кВт | 45 |
415 В | P | кВт | 57 |
440 В | P | кВт | 60 |
500 В | P | кВт | 70 |
660 B 690 B | P | кВт | 75 |
AC-4 | |||
открытый, 3-полюсный, 50 - 60 Гц | |||
220 B 230 B | Ie | A | 50 |
240 В | Ie | A | 50 |
380 B 400 B | Ie | A | 50 |
415 В | Ie | A | 50 |
440 В | Ie | A | 50 |
500 В | Ie | A | 50 |
660 B 690 B | Ie | A | 37 |
Расчетная рабочая мощность | P | кВт | |
220 B 230 B | P | кВт | 16 |
240 В | P | кВт | 17 |
380 B 400 B | P | кВт | 26 |
415 В | P | кВт | 30 |
440 В | P | кВт | 32 |
500 В | P | кВт | 36 |
660 B 690 B | P | кВт | 35 |
| Электрические тепловые потери | |||
3-полюсный, при Ith (60°) | W | 21.8 | |
Электрические тепловые потери при Ie согласно AC-3/400 V | W | 16.2 | |
| Механические приводы | |||
Безопасность по напряжению | |||
Работа от перем. тока | втягивание | x Uc | 0.8-1.15 |
Работа от перем. тока | Отпускание | x Uc | 0.2-0.5 |
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x Uc | |||
электронный привод | втягивание | VA | 75 |
электронный привод | Удержание | VA | 2 |
электронный привод | Удержание | W | 2 |
Продолжительность включения | % продолжительность включения | 100 | |
Время переключения | |||
Задержка замыкания | мс | 55 | |
Время открытия | мс | 40 | |
-подходит после | SEMI F47 | ||
| Электромагнитная совместимость (ЭМС) | |||
Излучаемые радиопомехи | согласно EN 60947-1 | ||
Иммунитет | согласно EN 60947-1 | ||
| другие технические характеристики | |||
как силовой контактор | DIL | M95 | |
| Опробованные рабочие характеристики | |||
Коммутационная способность | |||
максимальная мощность двигателя | |||
трехфазн. | |||
200 В 208 В | л.с. | 30 | |
230 В 240 В | л.с. | 40 | |
460 В 480 В | л.с. | 75 | |
575 В 600 В | л.с. | 100 | |
однофазный | |||
115 В 120 В | л.с. | 7.5 | |
230 В 240 В | л.с. | 15 | |
Общее применение | A | 125 | |
Short Circuit Current Rating | SCCR | ||
Основная номинальная характеристика | |||
SCCR | kA | 10 | |
Макс. предохранитель | A | 600 | |
макс. CB | A | 600 | |
480 В кор. замык. | |||
SCCR (предохранитель) | kA | 30/100 | |
Макс. предохранитель | A | 300/300 Class J | |
SCCR (CB) | kA | 65 | |
макс. CB | A | 250 | |
600 В кор. замык. | |||
SCCR (предохранитель) | kA | 30/100 | |
Макс. предохранитель | A | 300/300 Class J | |
SCCR (CB) | kA | 30 | |
макс. CB | A | 350 | |
Ном. характеристики специального назначения | |||
Электроразрядные лампы (балласт) | |||
480В 60Гц 3-фазн., 277В 60Гц 1-фазн. | A | 100 | |
600В 60Гц 3-фазн., 347В 60Гц 1-фазн. | A | 100 | |
Лампы накаливания (вольфрам) | |||
480В 60Гц 3-фазн., 277В 60Гц 1-фазн. | A | 100 | |
600В 60Гц 3-фазн., 347В 60Гц 1-фазн. | A | 100 | |
Воздушные электронагреватели | |||
480В 60Гц 3-фазн., 277В 60Гц 1-фазн. | A | 100 | |
600В 60Гц 3-фазн., 347В 60Гц 1-фазн. | A | 100 | |
Управление холодильной техникой (только CSA) | |||
LRA 480В 60Гц 3-фазн. | A | 540 | |
FLA 480В 60Гц 3-фазн. | A | 90 | |
LRA 600В 60Гц 3-фазн. | A | 420 | |
FLA 600В 60Гц 3-фазн. | A | 70 | |
Ном. характеристики определенного назначения (100 000 циклов согл. UL 1995) | |||
LRA 480В 60Гц 3-фазн. | A | 570 | |
FLA 480В 60Гц 3-фазн. | A | 95 | |
Управление лифтами | |||
200В 60Гц 3-фазн. | л.с. | 20 | |
200В 60Гц 3-фазн. | A | 62.1 | |
240В 60Гц 3-фазн. | л.с. | 30 | |
240В 60Гц 3-фазн. | A | 80 | |
480В 60Гц 3-фазн. | л.с. | 60 | |
480В 60Гц 3-фазн. | A | 77 | |
600В 60Гц 3-фазн. | л.с. | 75 | |
600В 60Гц 3-фазн. | A | 77 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 95 |
Потеря мощности на полюс, в зависимости от тока | Pvid | W | 4.2 |
Потеря мощности оборудования, в зависимости от тока | Pvid | W | 12.6 |
Статическая потеря мощности, не зависит от тока | Pvs | W | 0.8 |
Способность отдавать потери мощности | Pve | W | 0 |
Мин. рабочая температура | °C | -25 | |
Макс. рабочая температура | °C | 60 | |
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Power contactor, AC switching (EC000066) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Contactor (LV) / Power contactor, AC switching (ecl@ss8.1-27-37-10-03 [AAB718012]) | |||
Rated control supply voltage Us at AC 50HZ | V | 100 - 120 | |
Rated control supply voltage Us at AC 60HZ | V | 100 - 120 | |
Rated control supply voltage Us at DC | V | 0 - 0 | |
Voltage type for actuating | AC | ||
Rated operation current Ie at AC-1, 400 V | A | 110 | |
Rated operation current Ie at AC-3, 400 V | A | 95 | |
Rated operation power at AC-3, 400 V | kW | 95 | |
Rated operation current Ie at AC-4, 400 V | A | 50 | |
Rated operation power Ie at AC-4, 400 V | kW | 26 | |
Modular version | No | ||
Number of auxiliary contacts as normally open contact | 0 | ||
Number of auxiliary contacts as normally closed contact | 0 | ||
Type of electrical connection of main circuit | Screw connection | ||
Number of normally closed contacts as main contact | 0 | ||
Number of main contacts as normally open contact | 3 |
Апробации
| Product Standards | IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; CE marking | ||
| UL File No. | E29096 | ||
| UL Category Control No. | NLDX | ||
| CSA File No. | 012528 | ||
| CSA Class No. | 2411-03, 3211-04 | ||
| North America Certification | UL listed, CSA certified | ||
| Specially designed for North America | No |
