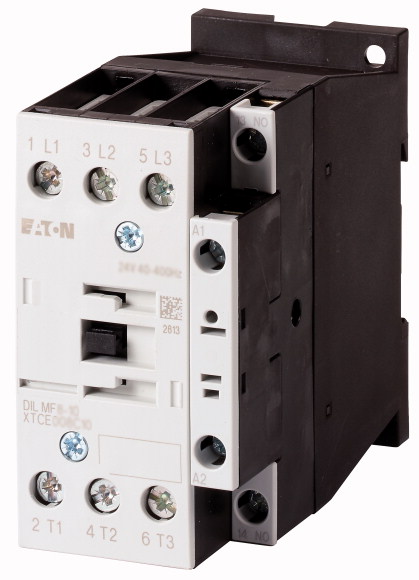

Артикул:
42969
33 500 руб./шт
Уточняйте цену у менеджера
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Создать оферту ЕАИСТ
Характеристики
Количество полюсов
—
3
Вид
—
Контактор
Номинальный ток АС-3, 400В; А
—
32
Максимальная мощность трехфазного двигателя 50-60Гц, АС-3, 230В
—
10
Максимальная мощность трехфазного двигателя 50-60Гц, АС-3, 400В
—
15
Максимальная мощность трехфазного двигателя 50-60Гц, АС-3, 690В
—
17
Все характеристики
Описание
Программа поставок
Ассортимент | Силовые контакторы | ||
Применение | Силовой контактор для полупроводников согласно SEMI F47 | ||
Подассортимент | Силовые контакторы до 150 A с электронным приводом | ||
Категория применения | AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы AC-4: электродвигатели с короткозамкнутым ротором: пуск, противотоковое торможение, реверсирование, режим старт-стоп | ||
Примечание | Подходит также для двигателей класса эффективности IE3. Устройства, совместимые с IE3, обозначаются логотипом на упаковке. | ||
Техника присоединения | Винтовые клеммы | ||
Описание | Силовые контакторы, пригодные для полупроводников в соответствии SEMI F47. Силовые контакторы бесфоновые, пригодны для автоматизации зданий. Привод может применяться в диапазоне от 50 до 400 Гц. | ||
Полюсы | 3-полюсн. | ||
Расчетный рабочий ток | |||
AC-3 | |||
380 B 400 B | Ie | A | 32 |
AC-1 | |||
обычный термический ток, 3-полюсный, 50 - 60 Гц | |||
разомкнут | |||
при 40 °C | Ith =Ie | A | 45 |
в капсульном корпусе | Ith | A | 36 |
обычный термический ток, 1-полюсный | |||
разомкнут | Ith | A | 100 |
в капсульном корпусе | Ith | A | 90 |
максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц | |||
AC-3 | |||
220 B 230 B | P | кВт | 10 |
380 B 400 B | P | кВт | 15 |
660 B 690 B | P | кВт | 17 |
AC-4 | |||
220 B 230 B | P | кВт | 4 |
380 B 400 B | P | кВт | 7 |
660 B 690 B | P | кВт | 10 |
Назначение контактов | |||
Замык. = замыкающий контакт | 1 замык | ||
графические условные обозначения | |||
указания | Коммутирующие элементы согласно EN 50012. Встроенная схема защиты. |
Технические характеристики
| Общая информация | |||
установочное положение | |||
| Переменное напряжение | |||
AC-1 | |||
Расчетный рабочий ток | |||
обычный термический ток, 3-полюсный, 50 - 60 Гц | |||
разомкнут | |||
при 40 °C | Ith =Ie | A | 45 |
при 50 °C | Ith =Ie | A | 43 |
при 60 °C | Ith =Ie | A | 40 |
в капсульном корпусе | Ith | A | 36 |
обычный термический ток, 1-полюсный | |||
разомкнут | Ith | A | 100 |
в капсульном корпусе | Ith | A | 90 |
AC-3 | |||
Расчетный рабочий ток | |||
открытый, 3-полюсный, 50 - 60 Гц | |||
220 B 230 B | Ie | A | 32 |
240 В | Ie | A | 32 |
380 B 400 B | Ie | A | 32 |
415 В | Ie | A | 32 |
440 В | Ie | A | 32 |
500 В | Ie | A | 32 |
660 B 690 B | Ie | A | 18 |
Расчетная рабочая мощность | P | кВт | |
220 B 230 B | P | кВт | 10 |
240 В | P | кВт | 11 |
380 B 400 B | P | кВт | 15 |
415 В | P | кВт | 19 |
440 В | P | кВт | 20 |
500 В | P | кВт | 23 |
660 B 690 B | P | кВт | 17 |
AC-4 | |||
открытый, 3-полюсный, 50 - 60 Гц | |||
220 B 230 B | Ie | A | 15 |
240 В | Ie | A | 15 |
380 B 400 B | Ie | A | 15 |
415 В | Ie | A | 15 |
440 В | Ie | A | 15 |
500 В | Ie | A | 15 |
660 B 690 B | Ie | A | 12 |
Расчетная рабочая мощность | P | кВт | |
220 B 230 B | P | кВт | 4 |
240 В | P | кВт | 4.5 |
380 B 400 B | P | кВт | 7 |
415 В | P | кВт | 7.5 |
440 В | P | кВт | 8 |
500 В | P | кВт | 9 |
660 B 690 B | P | кВт | 10 |
| Электрические тепловые потери | |||
3-полюсный, при Ith (60°) | W | 12.1 | |
Электрические тепловые потери при Ie согласно AC-3/400 V | W | 6.1 | |
| Механические приводы | |||
Безопасность по напряжению | |||
Работа от перем. тока | втягивание | x Uc | 0.8-1.15 |
Работа от перем. тока | Отпускание | x Uc | 0.2-0.5 |
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x Uc | |||
электронный привод | втягивание | VA | 14 |
электронный привод | Удержание | VA | 0.7 |
электронный привод | Удержание | W | 0.7 |
Продолжительность включения | % продолжительность включения | 100 | |
Время переключения | |||
Задержка замыкания | мс | 40 | |
Время открытия | мс | 45 | |
-подходит после | SEMI F47 | ||
| Электромагнитная совместимость (ЭМС) | |||
Излучаемые радиопомехи | согласно EN 60947-1 | ||
Иммунитет | согласно EN 60947-1 | ||
| другие технические характеристики | |||
как силовой контактор | DIL | M32 | |
| Опробованные рабочие характеристики | |||
Коммутационная способность | |||
максимальная мощность двигателя | |||
трехфазн. | |||
200 В 208 В | л.с. | 10 | |
230 В 240 В | л.с. | 10 | |
460 В 480 В | л.с. | 20 | |
575 В 600 В | л.с. | 25 | |
однофазный | |||
115 В 120 В | л.с. | 2 | |
230 В 240 В | л.с. | 5 | |
Общее применение | A | 40 | |
Вспомогательный контакт | |||
Пилотный режим | |||
Работа от перем. тока | A600 | ||
Управляется постоянным током DC | P300 | ||
Общее применение | |||
Перем. ток (AC) | В | 600 | |
Перем. ток (AC) | A | 10 | |
Пост. ток (DC) | В | 250 | |
Пост. ток (DC) | A | 1 | |
Short Circuit Current Rating | SCCR | ||
Основная номинальная характеристика | |||
SCCR | kA | 5 | |
Макс. предохранитель | A | 125 | |
макс. CB | A | 125 | |
480 В кор. замык. | |||
SCCR (предохранитель) | kA | 10/100 | |
Макс. предохранитель | A | 125/70 Class J | |
SCCR (CB) | kA | 10/65 | |
макс. CB | A | 50/32 | |
600 В кор. замык. | |||
SCCR (предохранитель) | kA | 10/100 | |
Макс. предохранитель | A | 125/125 Class J | |
SCCR (CB) | kA | 10/22 | |
макс. CB | A | 50/32 | |
Ном. характеристики специального назначения | |||
Электроразрядные лампы (балласт) | |||
480В 60Гц 3-фазн., 277В 60Гц 1-фазн. | A | 40 | |
600В 60Гц 3-фазн., 347В 60Гц 1-фазн. | A | 40 | |
Лампы накаливания (вольфрам) | |||
480В 60Гц 3-фазн., 277В 60Гц 1-фазн. | A | 40 | |
600В 60Гц 3-фазн., 347В 60Гц 1-фазн. | A | 40 | |
Воздушные электронагреватели | |||
480В 60Гц 3-фазн., 277В 60Гц 1-фазн. | A | 40 | |
600В 60Гц 3-фазн., 347В 60Гц 1-фазн. | A | 40 | |
Управление холодильной техникой (только CSA) | |||
LRA 480В 60Гц 3-фазн. | A | 240 | |
FLA 480В 60Гц 3-фазн. | A | 40 | |
LRA 600В 60Гц 3-фазн. | A | 180 | |
FLA 600В 60Гц 3-фазн. | A | 30 | |
Ном. характеристики определенного назначения (100 000 циклов согл. UL 1995) | |||
LRA 480В 60Гц 3-фазн. | A | 192 | |
FLA 480В 60Гц 3-фазн. | A | 32 | |
Управление лифтами | |||
200В 60Гц 3-фазн. | л.с. | 7.5 | |
200В 60Гц 3-фазн. | A | 25.3 | |
240В 60Гц 3-фазн. | л.с. | 7.5 | |
240В 60Гц 3-фазн. | A | 22 | |
480В 60Гц 3-фазн. | л.с. | 20 | |
480В 60Гц 3-фазн. | A | 27 | |
600В 60Гц 3-фазн. | л.с. | 20 | |
600В 60Гц 3-фазн. | A | 22 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 32 |
Потеря мощности на полюс, в зависимости от тока | Pvid | W | 2.2 |
Потеря мощности оборудования, в зависимости от тока | Pvid | W | 6.6 |
Статическая потеря мощности, не зависит от тока | Pvs | W | 0.8 |
Способность отдавать потери мощности | Pve | W | 0 |
Мин. рабочая температура | °C | -25 | |
Макс. рабочая температура | °C | 60 | |
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Power contactor, AC switching (EC000066) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Contactor (LV) / Power contactor, AC switching (ecl@ss8.1-27-37-10-03 [AAB718012]) | |||
Rated control supply voltage Us at AC 50HZ | V | 190 - 240 | |
Rated control supply voltage Us at AC 60HZ | V | 190 - 240 | |
Rated control supply voltage Us at DC | V | 0 - 0 | |
Voltage type for actuating | AC | ||
Rated operation current Ie at AC-1, 400 V | A | 45 | |
Rated operation current Ie at AC-3, 400 V | A | 32 | |
Rated operation power at AC-3, 400 V | kW | 15 | |
Rated operation current Ie at AC-4, 400 V | A | 15 | |
Rated operation power Ie at AC-4, 400 V | kW | 7 | |
Modular version | No | ||
Number of auxiliary contacts as normally open contact | 1 | ||
Number of auxiliary contacts as normally closed contact | 0 | ||
Type of electrical connection of main circuit | Screw connection | ||
Number of normally closed contacts as main contact | 0 | ||
Number of main contacts as normally open contact | 3 |
Апробации
| Product Standards | IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; CE marking | ||
| UL File No. | E29096 | ||
| UL Category Control No. | NLDX | ||
| CSA File No. | 012528 | ||
| CSA Class No. | 2411-03, 3211-04 | ||
| North America Certification | UL listed, CSA certified | ||
| Specially designed for North America | No |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
Характеристики
| Количество полюсов | 3 |
| Вид | Контактор |
| Номинальный ток АС-3, 400В; А | 32 |
| Максимальная мощность трехфазного двигателя 50-60Гц, АС-3, 230В | 10 |
| Максимальная мощность трехфазного двигателя 50-60Гц, АС-3, 400В | 15 |
| Максимальная мощность трехфазного двигателя 50-60Гц, АС-3, 690В | 17 |
| Тип управляющего напряжения | 190-240V AC |
| Контакты Н/О = нормально открытый | 1 |
| Вид зажимов | Винтовые |
| Условный термический ток при открытом монтаже, А | 40 |
| Максимальная мощность трехфазного двигателя 50-60Гц, АС-4, 230В | 4 |
| Максимальная мощность трехфазного двигателя 50-60Гц, АС-4, 400В | 7 |
| Максимальная мощность трехфазного двигателя 50-60Гц, АС-4, 690В | 10 |
