Артикул:
43035
13 430 руб./шт
Уточняйте цену у менеджера
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Создать оферту ЕАИСТ
Характеристики
Количество полюсов
—
3
Номинальный ток АС-3, 400В; А
—
20
Тип управляющего напряжения
—
400-440V AC
Все характеристики
Описание
Программа поставок

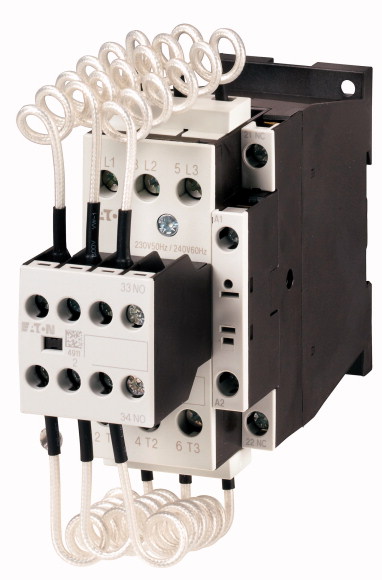

Ассортимент | Контакторы конденсаторов DILK | ||
Применение | Силовой контактор для компенсации реактивной мощности | ||
Описание | с последовательными резисторами | ||
Конденсаторы трёхфазного тока 50 - 60 Гц | |||
разомкнут | |||
230 В | кВАр | 11 | |
400 В | кВАр | 20 | |
525 В | кВАр | 25 | |
690 В | кВАр | 33.3 | |
графические условные обозначения | |||
Управляющее напряжение | 400 V 50 Hz, 440 V 60 Hz |
Технические характеристики
| Общая информация | |||
Стандарты и предписания | IEC/EN 60947, VDE 0660 | ||
Температура окружающей среды | |||
разомкнут | °C | -25-+60 | |
в капсульном корпусе | °C | - 25-40 | |
установочное положение | |||
Класс защиты | IP00 | ||
Защита от прикосновения при вертикальном управлении спереди (EN 50274) | защита от прикосновения пальцами и тыльной стороной кистей рук | ||
Вес основного устройства | |||
Работа от перем. тока | кг | 0.51 | |
Поперечные сечения соединения главного провода | |||
одножильный | мм2 | 1 x (0,75 - 16) | |
тонкопроволочный с оконечной муфтой | мм2 | 1 x (0,75 - 16) | |
многожильный | мм2 | 1 x 16 | |
одно- или многожильные | AWG | 18 - 6 | |
Плоский провод | Количество сегментов x ширина x толщина | мм | - |
| Централизованная компенсация | |||
Расчетная рабочая мощность конденсаторов трёхфазного тока | |||
230 В | кВАр | 11 | |
400 В | кВАр | 20 | |
525 В | кВАр | 25 | |
690 В | кВАр | 33.3 | |
Расчетный рабочий ток Ie от конденсаторов переменного тока | |||
разомкнут | |||
230 В | Ie | A | 29 |
400 В | Ie | A | 29 |
525 В | Ie | A | 29 |
690 В | Ie | A | 29 |
в капсульном корпусе | Ie | ||
230 В | Ie | A | 26 |
400 В | Ie | A | 26 |
525 В | Ie | A | 26 |
690 В | Ie | A | 26 |
Включающая способность (пиковое значение i) без демпфирования | x Ie | 180 | |
Срок службы компонента | Переключения | x 106 | 0.15 |
максимальная частота коммутаций | S/h | ||
макс. частота коммутаций | S/h | 120 | |
| Механические приводы | |||
Безопасность по напряжению | |||
Работа от перем. тока | втягивание | x Uc | 0.8-1.1 |
Работа от перем. тока | Отпускание | x Uc | 0.3-0.6 |
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x Uc | |||
50 Гц | втягивание | VA | 58 |
50 Гц | Удержание | VA | 7.6 |
50 Гц | Удержание | W | 2.1 |
60 Гц | втягивание | VA | 71 |
60 Гц | Удержание | VA | 9.3 |
60 Гц | Удержание | W | 2.1 |
50/60 Гц | Удержание | W | 2.7 2.2 |
Продолжительность включения | % продолжительность включения | 100 | |
Время переключения 100 % UC (рекомендуемые значения) | |||
Цепи главного тока | |||
Работа от перем. тока | |||
Задержка замыкания | мс | 16-22 | |
Время открытия | мс | 8-14 | |
Время дугового разряда | мс | 10 | |
| Электромагнитная совместимость (ЭМС) | |||
Излучаемые радиопомехи | согласно EN 60947-1 | ||
Иммунитет | согласно EN 60947-1 | ||
| другие технические характеристики | |||
как силовой контактор | DIL | M25 | |
| Опробованные рабочие характеристики | |||
Вспомогательный контакт | |||
Пилотный режим | |||
Работа от перем. тока | A600 | ||
Управляется постоянным током DC | P300 | ||
Общее применение | |||
Перем. ток (AC) | В | 600 | |
Перем. ток (AC) | A | 10 | |
Пост. ток (DC) | В | 250 | |
Пост. ток (DC) | A | 1 | |
Ном. характеристики специального назначения | |||
Переключение конденсаторов | |||
240В 60Гц 3-фазн. | A | 28 | |
240В 60Гц 3-фазн. | кВар | 12 | |
480В 60Гц 3-фазн. | A | 28 | |
480В 60Гц 3-фазн. | кВар | 20 | |
600В 60Гц 3-фазн. | A | 28 | |
600В 60Гц 3-фазн. | кВар | 30 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 29 |
Потеря мощности на полюс, в зависимости от тока | Pvid | W | 1.8 |
Потеря мощности оборудования, в зависимости от тока | Pvid | W | 5.4 |
Статическая потеря мощности, не зависит от тока | Pvs | W | 2.1 |
Способность отдавать потери мощности | Pve | W | 0 |
Мин. рабочая температура | °C | -25 | |
Макс. рабочая температура | °C | 60 | |
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Capacitor contactor (EC001079) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Contactor (LV) / Capacitor contactor (ecl@ss8.1-27-37-10-06 [AGZ569012]) | |||
Rated control supply voltage Us at AC 50HZ | V | 400 - 400 | |
Rated control supply voltage Us at AC 60HZ | V | 440 - 440 | |
Rated control supply voltage Us at DC | V | 0 - 0 | |
Voltage type for actuating | AC | ||
Number of auxiliary contacts as normally open contact | 1 | ||
Number of auxiliary contacts as normally closed contact | 1 | ||
Type of electrical connection of main circuit | Screw connection | ||
Number of main contacts as normally open contact | 3 | ||
Number of normally closed contacts as main contact | 0 | ||
Rated blind power at 400 V, 50 Hz | kvar | 20 |
Апробации
| Product Standards | IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; CE marking | ||
| UL File No. | E29096 | ||
| UL Category Control No. | NLDX | ||
| CSA File No. | 012528 | ||
| CSA Class No. | 3211-04 | ||
| North America Certification | UL listed, CSA certified | ||
| Specially designed for North America | No |
