Артикул:
44925
64 820 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок

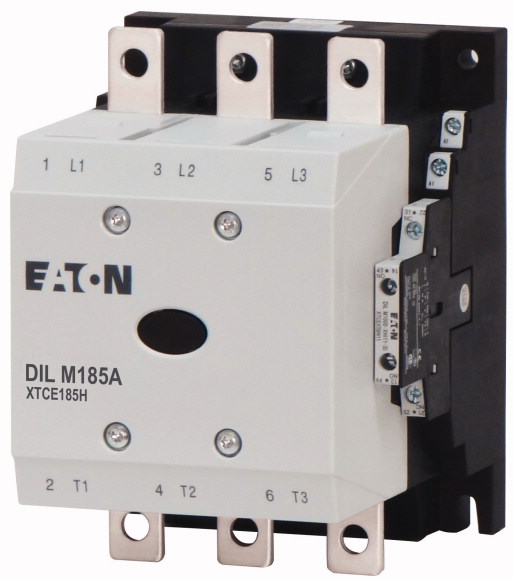

Характеристики
Количество полюсов
—
3
Вид
—
Контактор
Номинальный ток АС-3, 400В; А
—
185
Тип управляющего напряжения
—
190-240V AC
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Вам также может понравиться
Описание
Программа поставок
|
Ассортимент
|
Силовые контакторы | ||
|
Применение
|
Силовой контактор для двигателей | ||
|
Подассортимент
|
Стандартные устройства более 170 A | ||
|
Категория применения
|
AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы AC-4: электродвигатели с короткозамкнутым ротором: пуск, противотоковое торможение, реверсирование, режим старт-стоп |
||
|
Техника присоединения
|
Винтовое соединение | ||
|
Расчетный рабочий ток
|
|||
|
AC-3
|
|||
|
380 B 400 B
|
Ie | A | 185 |
|
AC-1
|
|||
|
обычный термический ток, 3-полюсный, 50 - 60 Гц
|
|||
|
разомкнут
|
|||
|
при 40 °C
|
Ith =Ie | A | 337 |
|
в капсульном корпусе
|
Ith | A | 245 |
|
обычный термический ток, 1-полюсный
|
|||
|
разомкнут
|
Ith | A | 685 |
|
в капсульном корпусе
|
Ith | A | 625 |
|
максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц
|
|||
|
AC-3
|
|||
|
220 B 230 B
|
P | кВт | 55 |
|
380 B 400 B
|
P | кВт | 90 |
|
660 B 690 B
|
P | кВт | 140 |
|
1000 В
|
P | кВт | 108 |
|
AC-4
|
|||
|
220 B 230 B
|
P | кВт | 41 |
|
380 B 400 B
|
P | кВт | 75 |
|
660 B 690 B
|
P | кВт | 102 |
|
1000 В
|
P | кВт | 77 |
|
графические условные обозначения
|
|||
|
комбинируется со вспомогательным контактом
|
DILM1000-XHI… | ||
|
Управляющее напряжение
|
RAC 240: 190 - 240 V 50/60 Hz | ||
|
Род тока: перем. ток/пост. ток
|
Питание перем. тока | ||
|
Назначение контактов
|
|||
|
Замык. = замыкающий контакт
|
2 замык | ||
|
Разм. = размыкающий контакт
|
2 разм. | ||
|
Вспомогательный контакт
|
|||
|
возможные варианты при оснащении вспомогательными контактами
|
сбоку: 2 x DILM1000-XHI(V)11-SI; 2 x DILM1000-XHI11-SA | ||
|
оснащение вспомогательными контактами сбоку
|
|||
|
указания
|
Встроенная схема защиты электроники управления. 660 В, 690 В или 1000 В: без прямого реверсирования. |
Технические характеристики
| Общая информация | |||
|
Стандарты и предписания
|
IEC/EN 60947, VDE 0660, UL, CSA | ||
|
Механический срок службы
|
|||
|
Работа от перем. тока
|
Переключения | x 106 | 10 |
|
Управляется постоянным током DC
|
Переключения | x 106 | 10 |
|
Частота коммутаций, механическая
|
|||
|
Работа от перем. тока
|
Переключения/ч | 3000 | |
|
Управляется постоянным током DC
|
Переключения/ч | 3000 | |
|
Стойкость к климатическим воздействиям
|
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
||
|
Температура окружающей среды
|
|||
|
разомкнут
|
°C | -40-+60 | |
|
в капсульном корпусе
|
°C | - 40-+ 40 | |
|
Хранение
|
°C | - 40-+ 80 | |
|
установочное положение
|
|||
|
Удароустойчивость (IEC/EN 60068-2-27)
|
|||
|
Импульс полусинуса 10 мс
|
|||
|
Цепи главного тока
|
|||
|
Замыкающие контакты
|
g | 10 | |
|
Вспомогательные блок-контакты
|
|||
|
Замыкающие контакты
|
g | 10 | |
|
Размыкающие контакты
|
g | 8 | |
|
Класс защиты
|
IP00 | ||
|
Защита от прикосновения при вертикальном управлении спереди (EN 50274)
|
защита от прикосновения пальцами и тыльной стороной кистей рук с крышкой для клемм или клеммным блоком | ||
|
Вес
|
|||
|
Работа от перем. тока
|
кг | 3.54 | |
|
Управляется постоянным током DC
|
кг | 3.54 | |
|
Вес
|
кг | 3.54 | |
|
Поперечные сечения соединения главного провода
|
|||
|
тонкопроволочный с кабельным наконечником
|
мм2 | 50 - 185 | |
|
многожильный с кабельным наконечником
|
мм2 | 50 - 185 | |
|
одно- или многожильные
|
AWG | 1/0 - 350 MCM | |
|
Плоский провод
|
Количество сегментов x ширина x толщина | мм |
Крепление клеммами плоского кабеля или клеммным блоком кабеля см. поперечные сечения соединения для блоков кабельных зажимов |
|
Канал
|
Ширина | мм | 32 |
|
Соединительный винт главного провода
|
M10 | ||
|
Начальный пусковой момент
|
Нм | 24 | |
|
Поперечные сечения подсоединяемых вспомогательных проводов
|
|||
|
одножильный
|
мм2 |
1 x (0,75 - 2,5) 2 x (0,75 - 2,5) |
|
|
тонкопроволочный с оконечной муфтой
|
мм2 |
1 x (0,75 - 2,5) 2 x (0,75 - 2,5) |
|
|
одно- или многожильные
|
AWG | 2 x (18 - 12) | |
|
Соединительный винт вспомогательного провода
|
M3,5 | ||
|
Начальный пусковой момент
|
Нм | 1,2 | |
|
Инструменты
|
|||
|
Главный провод
|
|||
|
Размер ключа
|
мм | 16 | |
|
Кабели системы управления
|
|||
|
Отвертка с профилем Pozidriv
|
Размер | 2 | |
| Цепи главного тока | |||
|
Номинальная устойчивость к импульсу
|
Uimp | В перем. тока | 8000 |
|
Категория перенапряжения / степень загрязнения
|
III/3 | ||
|
Номинальные выдерживаемые напряжения изоляции
|
Ui | В перем. тока | 1000 |
|
Номинальное напряжение
|
Ue | В перем. тока | 1000 |
|
Безопасное разъединение согласно EN 61140
|
|||
|
между катушкой и контактами
|
В перем. тока | 500 | |
|
между контактами
|
В перем. тока | 500 | |
|
Включающая способность (cos ? по IEC/EN 60947)
|
A | 2700 | |
|
Отключающая способность
|
|||
|
220 B 230 B
|
A | 2250 | |
|
380 B 400 B
|
A | 2250 | |
|
500 В
|
A | 2250 | |
|
660 B 690 B
|
A | 2250 | |
|
1000 В
|
A | 760 | |
|
Срок службы компонента
|
|||
|
AC1: см. -> проектирование, характеристические кривые AC3: см. -> проектирование, характеристические кривые AC4: см. -> проектирование, характеристические кривые |
|||
|
стойкость к коротким замыканиям
|
|||
|
защита от короткого замыкания, макс. предохранитель
|
|||
|
Тип координации 2
|
|||
|
400 В
|
gG/gL 500 В | A | 315 |
|
690 В
|
gG/gL 690 В | A | 250 |
|
1000 В
|
gG/gL 1000 В | A | 160 |
|
Тип координации "1"
|
|||
|
400 В
|
gG/gL 500 В | A | 400 |
|
690 В
|
gG/gL 690 В | A | 315 |
|
1000 В
|
gG/gL 1000 В | A | 200 |
| Переменное напряжение | |||
|
AC-1
|
|||
|
Расчетный рабочий ток
|
|||
|
обычный термический ток, 3-полюсный, 50 - 60 Гц
|
|||
|
разомкнут
|
|||
|
при 40 °C
|
Ith =Ie | A | 337 |
|
при 50 °C
|
Ith =Ie | A | 301 |
|
при 55 °C
|
Ith =Ie | A | 287 |
|
при 60 °C
|
Ith =Ie | A | 275 |
|
в капсульном корпусе
|
Ith | A | 245 |
|
Примечание
|
при максимально допустимой температуре окружающей среды. | ||
|
обычный термический ток, 1-полюсный
|
|||
|
Примечание
|
при максимально допустимой температуре окружающей среды | ||
|
разомкнут
|
Ith | A | 685 |
|
в капсульном корпусе
|
Ith | A | 625 |
|
AC-3
|
|||
|
Расчетный рабочий ток
|
|||
|
открытый, 3-полюсный, 50 - 60 Гц
|
|||
|
220 B 230 B
|
Ie | A | 185 |
|
240 В
|
Ie | A | 185 |
|
380 B 400 B
|
Ie | A | 185 |
|
415 В
|
Ie | A | 185 |
|
440 В
|
Ie | A | 185 |
|
500 В
|
Ie | A | 185 |
|
660 B 690 B
|
Ie | A | 150 |
|
1000 В
|
Ie | A | 76 |
|
Расчетная рабочая мощность
|
P | кВт | |
|
220 B 230 B
|
P | кВт | 55 |
|
240 В
|
P | кВт | 62 |
|
380 B 400 B
|
P | кВт | 90 |
|
415 В
|
P | кВт | 110 |
|
440 В
|
P | кВт | 115 |
|
500 В
|
P | кВт | 132 |
|
660 B 690 B
|
P | кВт | 140 |
|
1000 В
|
P | кВт | 108 |
|
AC-4
|
|||
|
Расчетный рабочий ток
|
|||
|
открытый, 3-полюсный, 50 - 60 Гц
|
|||
|
220 B 230 B
|
Ie | A | 136 |
|
240 В
|
Ie | A | 136 |
|
380 B 400 B
|
Ie | A | 136 |
|
415 В
|
Ie | A | 136 |
|
440 В
|
Ie | A | 136 |
|
500 В
|
Ie | A | 136 |
|
660 B 690 B
|
Ie | A | 110 |
|
1000 В
|
Ie | A | 55 |
|
Расчетная рабочая мощность
|
P | кВт | |
|
220 B 230 B
|
P | кВт | 41 |
|
240 В
|
P | кВт | 45 |
|
380 B 400 B
|
P | кВт | 75 |
|
415 В
|
P | кВт | 80 |
|
440 В
|
P | кВт | 85 |
|
500 В
|
P | кВт | 96 |
|
660 B 690 B
|
P | кВт | 102 |
|
1000 В
|
P | кВт | 77 |
| Эксплуатация конденсатора | |||
|
Индивидуальная компенсация расчётного рабочего тока Ie от конденсаторов переменного тока
|
|||
|
разомкнут
|
|||
|
до 525 В
|
A | 220 | |
|
690 В
|
A | 133 | |
|
Макс. пик тока включения
|
x Ie | 30 | |
|
Срок службы компонента
|
Переключения | x 106 | 0.1 |
|
макс. частота коммутаций
|
S/h | 200 | |
| постоянное напряжение | |||
|
Расчетный рабочий ток Ie открытый
|
|||
|
DC-1
|
|||
|
Примечание
|
см. DILDC300/DILDC600 или по запросу | ||
| Электрические тепловые потери | |||
|
3-полюсный, при Ith (60°)
|
W | 34 | |
|
Электрические тепловые потери при Ie согласно AC-3/400 V
|
W | 16 | |
| Механические приводы | |||
|
Безопасность по напряжению
|
|||
|
US
|
190 - 240 V 50/60 Hz | ||
|
Работа от перем. тока
|
втягивание | x US | 0,8 x Uc min - 1,15 x Uc max |
|
Работа от перем. тока
|
Отпускание | x US | 0,25 x Uc min - 0,6 x Uc max |
|
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x Uc
|
|||
|
мощность трогания
|
втягивание | VA | 210 |
|
мощность трогания
|
втягивание | W | 180 |
|
мощность удержания
|
Удержание | VA | 2.6 |
|
мощность удержания
|
Удержание | W | 2.1 |
|
Продолжительность включения
|
% продолжительность включения | 100 | |
|
Время переключения 100 % UC (рекомендуемые значения)
|
|||
|
Цепи главного тока
|
|||
|
Задержка замыкания
|
мс | <60 | |
|
Время открытия
|
мс | <40 | |
| Электромагнитная совместимость (ЭМС) | |||
|
Электромагнитная совместимость (ЭМС)
|
Данное изделие предназначено для эксплуатации в промышленной сфере (окружение 2). Использование в жилой зоне (окружение 1) может вызвать функциональные помехи, так что следует предусмотреть дополнительные меры для помехоподавления. | ||
| Опробованные рабочие характеристики | |||
|
Коммутационная способность
|
|||
|
максимальная мощность двигателя
|
|||
|
трехфазн.
|
|||
|
200 В
208 В |
л.с. | 50 | |
|
230 В
240 В |
л.с. | 60 | |
|
460 В
480 В |
л.с. | 125 | |
|
575 В
600 В |
л.с. | 150 | |
|
Общее применение
|
A | 250 | |
|
Вспомогательный контакт
|
|||
|
Пилотный режим
|
|||
|
Работа от перем. тока
|
A600 | ||
|
Управляется постоянным током DC
|
P300 | ||
|
Общее применение
|
|||
|
Перем. ток (AC)
|
В | 600 | |
|
Перем. ток (AC)
|
A | 15 | |
|
Пост. ток (DC)
|
В | 250 | |
|
Пост. ток (DC)
|
A | 1 | |
|
Short Circuit Current Rating
|
SCCR | ||
|
Основная номинальная характеристика
|
|||
|
SCCR
|
kA | 10 | |
|
Макс. предохранитель
|
A | 700 | |
|
макс. CB
|
A | 800 | |
|
480 В кор. замык.
|
|||
|
SCCR (предохранитель)
|
kA | 100 | |
|
Макс. предохранитель
|
A | 600 Class J | |
|
SCCR (CB)
|
kA | 65 | |
|
макс. CB
|
A | 350 | |
|
600 В кор. замык.
|
|||
|
SCCR (предохранитель)
|
kA | 100 | |
|
Макс. предохранитель
|
A | 600 Class J | |
|
SCCR (CB)
|
kA | 50 | |
|
макс. CB
|
A | 350 | |
|
Ном. характеристики специального назначения
|
|||
|
Ном. характеристики определенного назначения (100 000 циклов согл. UL 1995)
|
|||
|
LRA 480В 60Гц 3-фазн.
|
A | 2016 | |
|
FLA 480В 60Гц 3-фазн.
|
A | 336 | |
|
LRA 600В 60Гц 3-фазн.
|
A | 1680 | |
|
FLA 600В 60Гц 3-фазн.
|
A | 280 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
|
Технические характеристики для подтверждения типа конструкции
|
|||
|
Номинальный ток для указания потери мощности
|
In | A | 185 |
|
Потеря мощности на полюс, в зависимости от тока
|
Pvid | W | 5.33 |
|
Потеря мощности оборудования, в зависимости от тока
|
Pvid | W | 0 |
|
Статическая потеря мощности, не зависит от тока
|
Pvs | W | 2.1 |
|
Способность отдавать потери мощности
|
Pve | W | 0 |
|
Мин. рабочая температура
|
°C | -40 | |
|
Макс. рабочая температура
|
°C | 60 | |
|
Проверка конструкции IEC/EN 61439
|
|||
|
10.2 твёрдость материалов и деталей
|
|||
|
10.2.2 Коррозионная стойкость
|
Требования производственного стандарта выполнены. | ||
|
10.2.3.1 Нагревостойкость изоляции
|
Требования производственного стандарта выполнены. | ||
|
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
|
Требования производственного стандарта выполнены. | ||
|
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
|
Требования производственного стандарта выполнены. | ||
|
10.2.4 Устойчивость к ультрафиолетовому излучению
|
Требования производственного стандарта выполнены. | ||
|
10.2.5 Подъём
|
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
|
10.2.6 Испытание на удар
|
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
|
10.2.7 Ярлыки
|
Требования производственного стандарта выполнены. | ||
|
10.3 Класс защиты изоляции
|
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
|
10.4 Воздушные промежутки и пути утечки тока
|
Требования производственного стандарта выполнены. | ||
|
10.5 Защита от удара электрическим током
|
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
|
10.6 Монтаж оборудования
|
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
|
10.7 Внутренние электрические цепи и соединения
|
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
|
10.8 Подключения проводов, введённых снаружи
|
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
|
10.9 Свойства изоляции
|
|||
|
10.9.2 Электрическая прочность при рабочей частоте
|
Находится в сфере ответственности компании, монтирующей распределительные устройства |
Характеристики
|
Количество полюсов
|
3 |
|
Вид
|
Контактор |
|
Номинальный ток АС-3, 400В; А
|
185 |
|
Тип управляющего напряжения
|
190-240V AC |
Американская машиностроительная корпорация, производитель электротехнического и гидравлического оборудования, автокомплектующих, компонентов для авиационной промышленности.
Подобрать оборудование?
Задать вопрос
