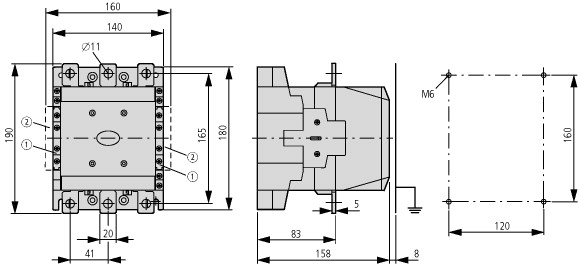

Характеристики
Вид
—
Контактор
Номинальный непрерывный ток, А
—
225
Номинальный ток АС-3, 400В; А
—
225
Тип управляющего напряжения
—
42-48V AC
Контакты Н/О = нормально открытый
—
2
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание
Программа поставок
Ассортимент | Силовые контакторы | ||
Применение | Силовой контактор для двигателей | ||
Подассортимент | Стандартные устройства более 170 A | ||
Категория применения | AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы AC-4: электродвигатели с короткозамкнутым ротором: пуск, противотоковое торможение, реверсирование, режим старт-стоп | ||
Техника присоединения | Винтовое соединение | ||
Расчетный рабочий ток | |||
AC-3 | |||
380 B 400 B | Ie | A | 225 |
AC-1 | |||
обычный термический ток, 3-полюсный, 50 - 60 Гц | |||
разомкнут | |||
при 40 °C | Ith =Ie | A | 386 |
в капсульном корпусе | Ith | A | 275 |
обычный термический ток, 1-полюсный | |||
разомкнут | Ith | A | 707 |
в капсульном корпусе | Ith | A | 636 |
максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц | |||
AC-3 | |||
220 B 230 B | P | кВт | 70 |
380 B 400 B | P | кВт | 110 |
660 B 690 B | P | кВт | 150 |
1000 В | P | кВт | 108 |
AC-4 | |||
220 B 230 B | P | кВт | 51 |
380 B 400 B | P | кВт | 90 |
660 B 690 B | P | кВт | 110 |
1000 В | P | кВт | 77 |
графические условные обозначения | |||
комбинируется со вспомогательным контактом | DILM1000-XHI… | ||
Управляющее напряжение | RAC 48: 42 - 48 V 50/60 Hz | ||
Род тока: перем. ток/пост. ток | Питание перем. тока | ||
Назначение контактов | |||
Замык. = замыкающий контакт | 2 замык | ||
Разм. = размыкающий контакт | 2 разм. | ||
Вспомогательный контакт | |||
возможные варианты при оснащении вспомогательными контактами | сбоку: 2 x DILM1000-XHI(V)11-SI; 2 x DILM1000-XHI11-SA | ||
оснащение вспомогательными контактами сбоку | |||
указания | Встроенная схема защиты электроники управления. 660 В, 690 В или 1000 В: без прямого реверсирования. |
Технические характеристики
Общая информация | |||
Стандарты и предписания | IEC/EN 60947, VDE 0660, UL, CSA | ||
Механический срок службы | |||
Работа от перем. тока | Переключения | x 106 | 10 |
Управляется постоянным током DC | Переключения | x 106 | 10 |
Частота коммутаций, механическая | |||
Работа от перем. тока | Переключения/ч | 3000 | |
Управляется постоянным током DC | Переключения/ч | 3000 | |
Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 | ||
Температура окружающей среды | |||
разомкнут | °C | -40-+60 | |
в капсульном корпусе | °C | - 40-+ 40 | |
Хранение | °C | - 40-+ 80 | |
установочное положение | |||
Удароустойчивость (IEC/EN 60068-2-27) | |||
Импульс полусинуса 10 мс | |||
Цепи главного тока | |||
Замыкающие контакты | g | 10 | |
Вспомогательные блок-контакты | |||
Замыкающие контакты | g | 10 | |
Размыкающие контакты | g | 8 | |
Класс защиты | IP00 | ||
Защита от прикосновения при вертикальном управлении спереди (EN 50274) | защита от прикосновения пальцами и тыльной стороной кистей рук с крышкой для клемм или клеммным блоком | ||
Вес | |||
Работа от перем. тока | кг | 3.54 | |
Управляется постоянным током DC | кг | 3.54 | |
Вес | кг | 3.54 | |
Поперечные сечения соединения главного провода | |||
тонкопроволочный с кабельным наконечником | мм2 | 50 - 185 | |
многожильный с кабельным наконечником | мм2 | 70 - 185 | |
одно- или многожильные | AWG | 2/0 - 250 MCM | |
Плоский провод | Количество сегментов x ширина x толщина | мм | Крепление клеммами плоского кабеля или клеммным блоком кабеля см. поперечные сечения соединения для блоков кабельных зажимов |
Канал | Ширина | мм | 32 |
Соединительный винт главного провода | M10 | ||
Начальный пусковой момент | Нм | 24 | |
Поперечные сечения подсоединяемых вспомогательных проводов | |||
одножильный | мм2 | 1 x (0,75 - 2,5) 2 x (0,75 - 2,5) | |
тонкопроволочный с оконечной муфтой | мм2 | 1 x (0,75 - 2,5) 2 x (0,75 - 2,5) | |
одно- или многожильные | AWG | 2 x (18 - 12) | |
Соединительный винт вспомогательного провода | M3,5 | ||
Начальный пусковой момент | Нм | 1,2 | |
Инструменты | |||
Главный провод | |||
Размер ключа | мм | 16 | |
Кабели системы управления | |||
Отвертка с профилем Pozidriv | Размер | 2 | |
Цепи главного тока | |||
Номинальная устойчивость к импульсу | Uimp | В перем. тока | 8000 |
Категория перенапряжения / степень загрязнения | III/3 | ||
Номинальные выдерживаемые напряжения изоляции | Ui | В перем. тока | 1000 |
Номинальное напряжение | Ue | В перем. тока | 1000 |
Безопасное разъединение согласно EN 61140 | |||
между катушкой и контактами | В перем. тока | 500 | |
между контактами | В перем. тока | 500 | |
Включающая способность (cos ? по IEC/EN 60947) | A | 2700 | |
Отключающая способность | |||
220 B 230 B | A | 2250 | |
380 B 400 B | A | 2250 | |
500 В | A | 2250 | |
660 B 690 B | A | 2250 | |
1000 В | A | 760 | |
Срок службы компонента | |||
AC1: см. -> проектирование, характеристические кривые AC3: см. -> проектирование, характеристические кривые AC4: см. -> проектирование, характеристические кривые | |||
стойкость к коротким замыканиям | |||
защита от короткого замыкания, макс. предохранитель | |||
Тип координации 2 | |||
400 В | gG/gL 500 В | A | 315 |
690 В | gG/gL 690 В | A | 250 |
1000 В | gG/gL 1000 В | A | 160 |
Тип координации "1" | |||
400 В | gG/gL 500 В | A | 400 |
690 В | gG/gL 690 В | A | 315 |
1000 В | gG/gL 1000 В | A | 200 |
Переменное напряжение | |||
AC-1 | |||
Расчетный рабочий ток | |||
обычный термический ток, 3-полюсный, 50 - 60 Гц | |||
разомкнут | |||
при 40 °C | Ith =Ie | A | 386 |
при 50 °C | Ith =Ie | A | 345 |
при 55 °C | Ith =Ie | A | 329 |
при 60 °C | Ith =Ie | A | 315 |
в капсульном корпусе | Ith | A | 275 |
Примечание | при максимально допустимой температуре окружающей среды. | ||
обычный термический ток, 1-полюсный | |||
Примечание | при максимально допустимой температуре окружающей среды | ||
разомкнут | Ith | A | 707 |
в капсульном корпусе | Ith | A | 636 |
AC-3 | |||
Расчетный рабочий ток | |||
открытый, 3-полюсный, 50 - 60 Гц | |||
220 B 230 B | Ie | A | 225 |
240 В | Ie | A | 225 |
380 B 400 B | Ie | A | 225 |
415 В | Ie | A | 225 |
440 В | Ie | A | 225 |
500 В | Ie | A | 225 |
660 B 690 B | Ie | A | 160 |
1000 В | Ie | A | 76 |
Расчетная рабочая мощность | P | кВт | |
220 B 230 B | P | кВт | 70 |
240 В | P | кВт | 75 |
380 B 400 B | P | кВт | 110 |
415 В | P | кВт | 132 |
440 В | P | кВт | 138 |
500 В | P | кВт | 160 |
660 B 690 B | P | кВт | 150 |
1000 В | P | кВт | 108 |
AC-4 | |||
Расчетный рабочий ток | |||
открытый, 3-полюсный, 50 - 60 Гц | |||
220 B 230 B | Ie | A | 164 |
240 В | Ie | A | 164 |
380 B 400 B | Ie | A | 164 |
415 В | Ie | A | 164 |
440 В | Ie | A | 164 |
500 В | Ie | A | 164 |
660 B 690 B | Ie | A | 120 |
1000 В | Ie | A | 55 |
Расчетная рабочая мощность | P | кВт | |
220 B 230 B | P | кВт | 51 |
240 В | P | кВт | 54 |
380 B 400 B | P | кВт | 90 |
415 В | P | кВт | 96 |
440 В | P | кВт | 102 |
500 В | P | кВт | 116 |
660 B 690 B | P | кВт | 110 |
1000 В | P | кВт | 77 |
Эксплуатация конденсатора | |||
Индивидуальная компенсация расчётного рабочего тока Ie от конденсаторов переменного тока | |||
разомкнут | |||
до 525 В | A | 220 | |
690 В | A | 133 | |
Макс. пик тока включения | x Ie | 30 | |
Срок службы компонента | Переключения | x 106 | 0.1 |
макс. частота коммутаций | S/h | 200 | |
постоянное напряжение | |||
Расчетный рабочий ток Ie открытый | |||
DC-1 | |||
Примечание | см. DILDC300/DILDC600 или по запросу | ||
Электрические тепловые потери | |||
3-полюсный, при Ith (60°) | W | 45 | |
Электрические тепловые потери при Ie согласно AC-3/400 V | W | 23 | |
Механические приводы | |||
Безопасность по напряжению | |||
US | 48 - 110 V 40-60 Hz | ||
Работа от перем. тока | втягивание | x US | 0,8 x Uc min - 1,15 x Uc max |
Работа от перем. тока | Отпускание | x US | 0,25 x Uc min - 0,6 x Uc max |
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x Uc | |||
мощность трогания | втягивание | VA | 210 |
мощность трогания | втягивание | W | 180 |
мощность удержания | Удержание | VA | 2.6 |
мощность удержания | Удержание | W | 2.1 |
Продолжительность включения | % продолжительность включения | 100 | |
Время переключения 100 % UC (рекомендуемые значения) | |||
Цепи главного тока | |||
Задержка замыкания | мс | <60 | |
Время открытия | мс | <40 | |
Электромагнитная совместимость (ЭМС) | |||
Электромагнитная совместимость (ЭМС) | Данное изделие предназначено для эксплуатации в промышленной сфере (окружение 2). Использование в жилой зоне (окружение 1) может вызвать функциональные помехи, так что следует предусмотреть дополнительные меры для помехоподавления. | ||
Опробованные рабочие характеристики | |||
Коммутационная способность | |||
максимальная мощность двигателя | |||
трехфазн. | |||
200 В 208 В | л.с. | 60 | |
230 В 240 В | л.с. | 75 | |
460 В 480 В | л.с. | 150 | |
575 В 600 В | л.с. | 200 | |
Общее применение | A | 250 | |
Вспомогательный контакт | |||
Пилотный режим | |||
Работа от перем. тока | A600 | ||
Управляется постоянным током DC | P300 | ||
Общее применение | |||
Перем. ток (AC) | В | 600 | |
Перем. ток (AC) | A | 15 | |
Пост. ток (DC) | В | 250 | |
Пост. ток (DC) | A | 1 | |
Short Circuit Current Rating | SCCR | ||
Основная номинальная характеристика | |||
SCCR | kA | 10 | |
Макс. предохранитель | A | 700 | |
макс. CB | A | 600 | |
480 В кор. замык. | |||
SCCR (предохранитель) | kA | 100 | |
Макс. предохранитель | A | 600 Class J | |
SCCR (CB) | kA | 65 | |
макс. CB | A | 350 | |
600 В кор. замык. | |||
SCCR (предохранитель) | kA | 100 | |
Макс. предохранитель | A | 600 Class J | |
SCCR (CB) | kA | 50 | |
макс. CB | A | 350 | |
Ном. характеристики специального назначения | |||
Ном. характеристики определенного назначения (100 000 циклов согл. UL 1995) | |||
LRA 480В 60Гц 3-фазн. | A | 2016 | |
FLA 480В 60Гц 3-фазн. | A | 336 | |
LRA 600В 60Гц 3-фазн. | A | 1680 | |
FLA 600В 60Гц 3-фазн. | A | 280 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 225 |
Потеря мощности на полюс, в зависимости от тока | Pvid | W | 7.67 |
Потеря мощности оборудования, в зависимости от тока | Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока | Pvs | W | 2.1 |
Способность отдавать потери мощности | Pve | W | 0 |
Мин. рабочая температура | °C | -40 | |
Макс. рабочая температура | °C | 60 | |
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
Характеристики
Вид

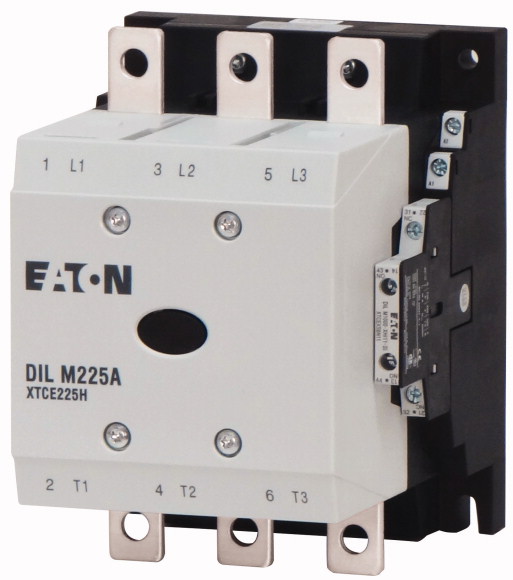

Контактор
Номинальный непрерывный ток, А
225
Номинальный ток АС-3, 400В; А
225
Тип управляющего напряжения
42-48V AC
Контакты Н/О = нормально открытый
2
Контакты Н/З = нормально закрытый
2
|
