Артикул:
54119
4 620 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Количество полюсов
—
4
Вид
—
Контактор
Номинальный ток АС-3, 400В; А
—
20
Тип управляющего напряжения
—
230-240V AC
Условный термический ток при открытом монтаже, А
—
20
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Вам также может понравиться
Описание
Программа поставок
Ассортимент | Силовые контакторы | ||
Применение | Силовой контактор для 4-полюсных потребителей | ||
Подассортимент | Силовые контакторы до 200 A, 4-полюсн. | ||
Категория применения | AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы | ||
Техника присоединения | Винтовые клеммы | ||
Полюсы | 4-полюсн. | ||
Расчетный рабочий ток | |||
AC-1 | |||
обычный термический ток, 3-полюсный, 50 - 60 Гц | |||
при 40 °C | Ith =Ie | A | 22 |
при 50 °C | Ith =Ie | A | 21 |
при 55 °C | Ith =Ie | A | 20.5 |
при 60 °C | Ith =Ie | A | 20 |
графические условные обозначения | |||
Применяемое для | DILM32-XHI(C)… DILA-XHI(V)(C)… | ||
Управляющее напряжение | 230 V 50 Hz, 240 V 60 Hz | ||
Род тока: перем. ток/пост. ток | Питание перем. тока | ||
указания | Коммутирующие элементы согласно EN 50012. |
Технические характеристики
| Общая информация | |||
Стандарты и предписания | IEC/EN 60947, VDE 0660, UL, CSA | ||
Механический срок службы | |||
Работа от перем. тока | Переключения | x 106 | 10 |
Управляется постоянным током DC | Переключения | x 106 | 10 |
Частота коммутаций, механическая | |||
Работа от перем. тока | Переключения/ч | 5000 | |
Управляется постоянным током DC | Переключения/ч | 5000 | |
Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 | ||
Температура окружающей среды | |||
разомкнут | °C | -25-+60 | |
в капсульном корпусе | °C | - 25-40 | |
Хранение | °C | - 40-80 | |
установочное положение | |||
установочное положение | |||
Удароустойчивость (IEC/EN 60068-2-27) | |||
Импульс полусинуса 10 мс | |||
Цепи главного тока | |||
Замыкающие контакты | g | 10 | |
Вспомогательные блок-контакты | |||
Замыкающие контакты | g | 7 | |
Размыкающие контакты | g | 5 | |
Класс защиты | IP20 | ||
Защита от прикосновения при вертикальном управлении спереди (EN 50274) | защита от прикосновения пальцами и тыльной стороной кистей рук | ||
Длина зачистки | мм | 10 | |
Поперечные сечения соединения главного провода | |||
одножильный | мм2 | 1 x (0,75 - 4) 2 x (0,75 - 2,5) | |
тонкопроволочный с оконечной муфтой | мм2 | 1 x (0,75 - 2,5) 2 x (0,75 - 2,5) | |
одно- или многожильные | AWG | 18 - 14 | |
Соединительный винт | M3,5 | ||
Начальный пусковой момент | Нм | 1,2 | |
Длина зачистки | мм | 10 | |
Поперечные сечения подсоединяемых вспомогательных проводов | |||
одножильный | мм2 | 1 x (0,75 - 4) 2 x (0,75 - 2,5) | |
тонкопроволочный с оконечной муфтой | мм2 | 1 x (0,75 - 2,5) 2 x (0,75 - 2,5) | |
одно- или многожильные | AWG | 18 - 14 | |
Длина зачистки | мм | 10 | |
Соединительный винт | M3,5 | ||
Начальный пусковой момент | Нм | 1,2 | |
Инструменты | |||
Главный провод | |||
Отвертка с профилем Pozidriv | Размер | 2 | |
Стандартная отвёртка | мм | 0.8 x 5.5 1 x 6 | |
Кабели системы управления | |||
Отвертка с профилем Pozidriv | Размер | 2 | |
Стандартная отвёртка | мм | 0,8 x 5,5 1 x 6 | |
| Цепи главного тока | |||
Номинальная устойчивость к импульсу | Uimp | В перем. тока | 8000 |
Категория перенапряжения / степень загрязнения | III/3 | ||
Номинальные выдерживаемые напряжения изоляции | Ui | В перем. тока | 690 |
Номинальное напряжение | Ue | В перем. тока | 690 |
Безопасное разъединение согласно EN 61140 | |||
между катушкой и контактами | В перем. тока | 400 | |
между контактами | В перем. тока | 400 | |
Включающая способность (cos ?) | до 690 В | A | 144 согласно IEC/EN 60947 |
Отключающая способность | |||
220 B 230 B | A | 120 | |
380 B 400 B | A | 120 | |
500 В | A | 100 | |
660 B 690 B | A | 70 | |
стойкость к коротким замыканиям | |||
защита от короткого замыкания, макс. предохранитель | |||
Тип координации 2 | |||
400 В | gG/gL 500 В | A | 20 |
690 В | gG/gL 690 В | A | 20 |
Тип координации "1" | |||
400 В | gG/gL 500 В | A | 35 |
690 В | gG/gL 690 В | A | 25 |
| Переменное напряжение | |||
AC-1 | |||
Расчетный рабочий ток | |||
обычный термический ток, 3-полюсный, 50 - 60 Гц | |||
разомкнут | |||
при 40 °C | Ith =Ie | A | 22 |
при 50 °C | Ith =Ie | A | 21 |
при 55 °C | Ith =Ie | A | 20.5 |
при 60 °C | Ith =Ie | A | 20 |
в капсульном корпусе | Ith | A | 18 |
обычный термический ток, 1-полюсный | |||
разомкнут | Ith | A | 60 |
в капсульном корпусе | Ith | A | 54 |
Расчетная рабочая мощность | P | кВт | |
220/230 V | P | kW | 8 |
240 V | P | kW | 9 |
380/400 V | P | kW | 14 |
415 V | P | kW | 15 |
440 V | P | kW | 16 |
500 V | P | kW | 18 |
690 V | P | kW | 24 |
AC-3 | |||
Расчетный рабочий ток | |||
открытый, 3-полюсный, 50 - 60 Гц | |||
220 B 230 B | Ie | A | 12 |
240 В | Ie | A | 12 |
380 B 400 B | Ie | A | 12 |
415 В | Ie | A | 12 |
440 В | Ie | A | 12 |
500 В | Ie | A | 10 |
660 B 690 B | Ie | A | 7 |
Расчетная рабочая мощность | P | кВт | |
220 B 230 B | P | кВт | 3.5 |
240 В | P | кВт | 4 |
380 B 400 B | P | кВт | 5.5 |
415 В | P | кВт | 7 |
440 В | P | кВт | 7.5 |
500 В | P | кВт | 7 |
660 B 690 B | P | кВт | 6.5 |
| постоянное напряжение | |||
Расчетный рабочий ток Ie открытый | |||
DC-1 | |||
60 В | Ie | A | 22 |
110 В | Ie | A | 22 |
220 В | Ie | A | 6 |
| Электрические тепловые потери | |||
3-полюсный, при Ith (60°) | W | 4.7 | |
Сопротивление на полюс | мОм | 2.5 | |
| Механические приводы | |||
Безопасность по напряжению | |||
Работа от перем. тока, 50 Гц | втягивание | x Uc | 0.8-1.1 |
Работа от перем. тока, 50/60 Гц | x Uc | 0.8-1.1 | |
Работа от перем. тока | Отпускание | x Uc | 0.4-0.6 |
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x Uc | |||
Работа от перем. тока, 50/60 Гц | втягивание | VA | 24 |
Работа от перем. тока, 50/60 Гц | втягивание | W | 19 |
Работа от перем. тока, 50/60 Гц | Удержание | VA | 4 |
Работа от перем. тока, 50/60 Гц | Удержание | W | 1.4 |
Продолжительность включения | % продолжительность включения | 100 | |
Время переключения 100 % UC (рекомендуемые значения) | |||
Цепи главного тока | |||
Работа от перем. тока | |||
Задержка замыкания | мс | 15-21 | |
Время открытия | мс | 9-18 | |
допустимый ток покоя пари активации A1 - A2 из электроники (при сигнале 0) | мА | 1 | |
| Опробованные рабочие характеристики | |||
Коммутационная способность | |||
максимальная мощность двигателя | |||
Общее применение | A | 20 | |
Short Circuit Current Rating | SCCR | ||
Основная номинальная характеристика | |||
SCCR | kA | 5 | |
Макс. предохранитель | A | 45 | |
макс. CB | A | 60 | |
480 В кор. замык. | |||
SCCR (предохранитель) | kA | 30 | |
Макс. предохранитель | A | 25 Class RK5 | |
600 В кор. замык. | |||
SCCR (предохранитель) | kA | 30 | |
Макс. предохранитель | A | 25 Class RK5 | |
Ном. характеристики специального назначения | |||
Электроразрядные лампы (балласт) | |||
480В 60Гц 3-фазн., 277В 60Гц 1-фазн. | A | 20 | |
600В 60Гц 3-фазн., 347В 60Гц 1-фазн. | A | 20 | |
Лампы накаливания (вольфрам) | |||
480В 60Гц 3-фазн., 277В 60Гц 1-фазн. | A | 14 | |
600В 60Гц 3-фазн., 347В 60Гц 1-фазн. | A | 14 | |
Воздушные электронагреватели | |||
480В 60Гц 3-фазн., 277В 60Гц 1-фазн. | A | 20 | |
600В 60Гц 3-фазн., 347В 60Гц 1-фазн. | A | 20 | |
Управление холодильной техникой (только CSA) | |||
LRA 480В 60Гц 3-фазн. | A | 60 | |
FLA 480В 60Гц 3-фазн. | A | 10 | |
LRA 600В 60Гц 3-фазн. | A | 60 | |
FLA 600В 60Гц 3-фазн. | A | 10 | |
Управление лифтами | |||
600В 60Гц 3-фазн. | л.с. | 5 | |
600В 60Гц 3-фазн. | A | 6.1 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 22 |
Потеря мощности на полюс, в зависимости от тока | Pvid | W | 1 |
Потеря мощности оборудования, в зависимости от тока | Pvid | W | 3 |
Статическая потеря мощности, не зависит от тока | Pvs | W | 1.4 |
Способность отдавать потери мощности | Pve | W | 0 |
Мин. рабочая температура | °C | -25 | |
Макс. рабочая температура | °C | 60 | |
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Power contactor, AC switching (EC000066) | ||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Contactor (LV) / Power contactor, AC switching (ecl@ss8.1-27-37-10-03 [AAB718012]) | ||
Rated control supply voltage Us at AC 50HZ | V | 230 - 230 |
Rated control supply voltage Us at AC 60HZ | V | 240 - 240 |
Rated control supply voltage Us at DC | V | 0 - 0 |
Voltage type for actuating | AC | |
Rated operation current Ie at AC-1, 400 V | A | 22 |
Rated operation current Ie at AC-3, 400 V | A | 12 |
Rated operation power at AC-3, 400 V | kW | 5.5 |
Rated operation current Ie at AC-4, 400 V | A | 10 |
Rated operation power Ie at AC-4, 400 V | kW | 4.5 |
Modular version | No | |
Number of auxiliary contacts as normally open contact | 0 | |
Number of auxiliary contacts as normally closed contact | 0 | |
Type of electrical connection of main circuit | Screw connection | |
Number of normally closed contacts as main contact | 0 | |
Number of main contacts as normally open contact | 4 |
Апробации
| Product Standards | IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; CE marking |
| UL File No. | E29096 |
| UL Category Control No. | NLDX |
| CSA File No. | 012528 |
| CSA Class No. | 2411-03, 3211-04 |
| North America Certification | UL listed, CSA certified |
| Specially designed for North America |
Характеристики
|
Количество полюсов
|
4 |
|
Вид
|

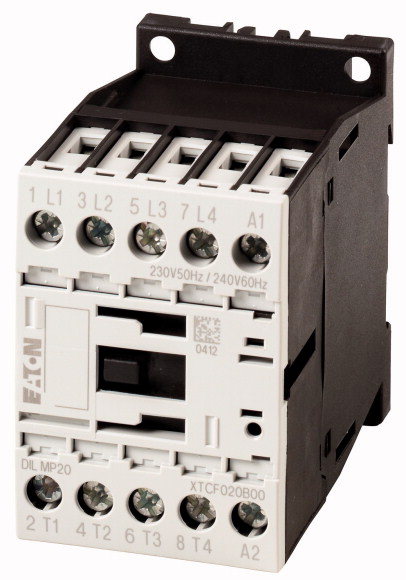

Контактор |
|
Номинальный ток АС-3, 400В; А
|
20 |
|
Тип управляющего напряжения
|
230-240V AC |
|
Условный термический ток при открытом монтаже, А
|
20 |
|
Номинальный ток 50-60Гц, открытая установка AC-1, 40 градусой С
|
22 |
|
Номинальный ток 50-60Гц, открытая установка AC-1, 50 градусой С
|
21 |
|
Номинальный ток 50-60Гц, открытая установка AC-1, 60 градусой С
|
20 |
Американская машиностроительная корпорация, производитель электротехнического и гидравлического оборудования, автокомплектующих, компонентов для авиационной промышленности.
Подобрать оборудование?
Задать вопрос
