Код МВБ:
88480
Артикул производителя:
Характеристики

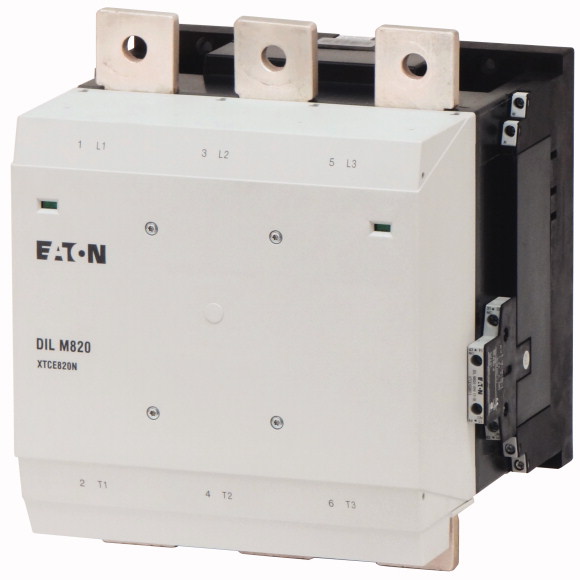

Вид
—
Контактор
Номинальный непрерывный ток, А
—
820
Номинальный ток АС-3, 400В; А
—
820
Тип управляющего напряжения
—
480-500V AC
Контакты Н/О = нормально открытый
—
2
Все характеристики
689 440 руб./шт
В том числе НДС 22%
Нашли дешевле?
Количество, шт.
В корзину
Быстрый заказ
Оставьте контакты — менеджер уточнит детали
ДоставкаСрок и стоимость уточним при подтверждении заказа
Хочу в подарок
Оплата для организаций
По счёту, с НДС
Оплата для физических лиц
Оплата по QR-коду
Вам также может понравиться
Описание
Программа поставок
Ассортимент | Силовые контакторы | ||
Применение | Силовой контактор для двигателей | ||
Подассортимент | Комфортные устройства более 170 A | ||
Категория применения | AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы AC-4: электродвигатели с короткозамкнутым ротором: пуск, противотоковое торможение, реверсирование, режим старт-стоп | ||
Техника присоединения | Винтовое соединение | ||
Расчетный рабочий ток | |||
AC-3 | |||
380 B 400 B | Ie | A | 820 |
AC-1 | |||
обычный термический ток, 3-полюсный, 50 - 60 Гц | |||
разомкнут | |||
при 40 °C | Ith =Ie | A | 1225 |
обычный термический ток, 1-полюсный | |||
разомкнут | Ith | A | 2500 |
максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц | |||
AC-3 | |||
220 B 230 B | P | кВт | 260 |
380 B 400 B | P | кВт | 450 |
660 B 690 B | P | кВт | 750 |
1000 В | P | кВт | 800 |
AC-4 | |||
220 B 230 B | P | кВт | 209 |
380 B 400 B | P | кВт | 355 |
660 B 690 B | P | кВт | 633 |
1000 В | P | кВт | 678 |
графические условные обозначения | |||
комбинируется со вспомогательным контактом | DILM820-XHI… | ||
Управляющее напряжение | RAC 500: 250 - 500 V 40 - 60 Hz/250 - 700 V DC | ||
Род тока: перем. ток/пост. ток | Питание от переменного и постоянного тока | ||
Назначение контактов | |||
Замык. = замыкающий контакт | 2 замык | ||
Разм. = размыкающий контакт | 2 разм. | ||
Вспомогательный контакт | |||
возможные варианты при оснащении вспомогательными контактами | сбоку: 2 x DILM820-XHI11(V)-SI; 2 x DILM820-XHI11-SA | ||
оснащение вспомогательными контактами сбоку | |||
указания | Встроенная схема защиты электроники управления. 660 В, 690 В или 1000 В: без прямого реверсирования. |
Технические характеристики
| Общая информация | |||
Стандарты и предписания | IEC/EN 60947, VDE 0660, UL, CSA | ||
Механический срок службы | |||
Работа от перем. тока | Переключения | x 106 | 5 |
Управляется постоянным током DC | Переключения | x 106 | 5 |
Частота коммутаций, механическая | |||
Работа от перем. тока | Переключения/ч | 1000 | |
Управляется постоянным током DC | Переключения/ч | 1000 | |
Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 | ||
Температура окружающей среды | |||
разомкнут | °C | -40-+60 | |
в капсульном корпусе | °C | - 40-+ 40 | |
Хранение | °C | - 40-+ 80 | |
установочное положение | |||
Удароустойчивость (IEC/EN 60068-2-27) | |||
Импульс полусинуса 10 мс | |||
Цепи главного тока | |||
Замыкающие контакты | g | 10 | |
Вспомогательные блок-контакты | |||
Замыкающие контакты | g | 10 | |
Размыкающие контакты | g | 8 | |
Класс защиты | IP00 | ||
Защита от прикосновения при вертикальном управлении спереди (EN 50274) | защита от прикосновения пальцами и тыльной стороной кистей рук с крышкой для клемм или клеммным блоком | ||
Вес | |||
Работа от перем. тока | кг | 16.54 | |
Управляется постоянным током DC | кг | 16.54 | |
Вес | кг | 16.54 | |
Поперечные сечения соединения главного провода | |||
тонкопроволочный с кабельным наконечником | мм2 | 50 - 240 | |
многожильный с кабельным наконечником | мм2 | 70 - 240 | |
одно- или многожильные | AWG | 2/0 - 500 MCM | |
Плоский провод | Количество сегментов x ширина x толщина | мм | Крепление клеммами плоского кабеля или клеммным блоком кабеля см. поперечные сечения соединения для блоков кабельных зажимов |
Канал | Ширина | мм | 60 |
Соединительный винт главного провода | M12 | ||
Начальный пусковой момент | Нм | 35 | |
Поперечные сечения подсоединяемых вспомогательных проводов | |||
одножильный | мм2 | 1 x (0,75 - 2,5) 2 x (0,75 - 2,5) | |
тонкопроволочный с оконечной муфтой | мм2 | 1 x (0,75 - 2,5) 2 x (0,75 - 2,5) | |
одно- или многожильные | AWG | 2 x (18 - 12) | |
Соединительный винт вспомогательного провода | M3,5 | ||
Начальный пусковой момент | Нм | 1,2 | |
Инструменты | |||
Главный провод | |||
Размер ключа | мм | 18 | |
Кабели системы управления | |||
Отвертка с профилем Pozidriv | Размер | 2 | |
| Цепи главного тока | |||
Номинальная устойчивость к импульсу | Uimp | В перем. тока | 8000 |
Категория перенапряжения / степень загрязнения | III/3 | ||
Номинальные выдерживаемые напряжения изоляции | Ui | В перем. тока | 1000 |
Номинальное напряжение | Ue | В перем. тока | 1000 |
Безопасное разъединение согласно EN 61140 | |||
между катушкой и контактами | В перем. тока | 500 | |
между контактами | В перем. тока | 500 | |
Включающая способность (cos ? по IEC/EN 60947) | A | 9840 | |
Отключающая способность | |||
220 B 230 B | A | 8200 | |
380 B 400 B | A | 8200 | |
500 В | A | 8200 | |
660 B 690 B | A | 8200 | |
1000 В | A | 5800 | |
Срок службы компонента | |||
| AC1: см. -> проектирование, характеристические кривые AC3: см. -> проектирование, характеристические кривые AC4: см. -> проектирование, характеристические кривые | |||
стойкость к коротким замыканиям | |||
защита от короткого замыкания, макс. предохранитель | |||
Тип координации 2 | |||
400 В | gG/gL 500 В | A | 630 |
690 В | gG/gL 690 В | A | 630 |
1000 В | gG/gL 1000 В | A | 630 |
Тип координации "1" | |||
400 В | gG/gL 500 В | A | 1200 |
690 В | gG/gL 690 В | A | 1200 |
1000 В | gG/gL 1000 В | A | 800 |
| Переменное напряжение | |||
AC-1 | |||
Расчетный рабочий ток | |||
обычный термический ток, 3-полюсный, 50 - 60 Гц | |||
разомкнут | |||
при 40 °C | Ith =Ie | A | 1225 |
при 50 °C | Ith =Ie | A | 1095 |
при 55 °C | Ith =Ie | A | 1044 |
при 60 °C | Ith =Ie | A | 1000 |
обычный термический ток, 1-полюсный | |||
Примечание | при максимально допустимой температуре окружающей среды | ||
разомкнут | Ith | A | 2500 |
AC-3 | |||
Расчетный рабочий ток | |||
открытый, 3-полюсный, 50 - 60 Гц | |||
220 B 230 B | Ie | A | 820 |
240 В | Ie | A | 820 |
380 B 400 B | Ie | A | 820 |
415 В | Ie | A | 820 |
440 В | Ie | A | 820 |
500 В | Ie | A | 820 |
660 B 690 B | Ie | A | 820 |
1000 В | Ie | A | 580 |
Расчетная рабочая мощность | P | кВт | |
220 B 230 B | P | кВт | 260 |
240 В | P | кВт | 285 |
380 B 400 B | P | кВт | 450 |
415 В | P | кВт | 500 |
440 В | P | кВт | 450 |
500 В | P | кВт | 600 |
660 B 690 B | P | кВт | 750 |
1000 В | P | кВт | 800 |
AC-4 | |||
Расчетный рабочий ток | |||
открытый, 3-полюсный, 50 - 60 Гц | |||
220 B 230 B | Ie | A | 656 |
240 В | Ie | A | 656 |
380 B 400 B | Ie | A | 656 |
415 В | Ie | A | 656 |
440 В | Ie | A | 656 |
500 В | Ie | A | 656 |
660 B 690 B | Ie | A | 656 |
1000 В | Ie | A | 464 |
Расчетная рабочая мощность | P | кВт | |
220 B 230 B | P | кВт | 209 |
240 В | P | кВт | 228 |
380 B 400 B | P | кВт | 355 |
415 В | P | кВт | 394 |
440 В | P | кВт | 418 |
500 В | P | кВт | 474 |
660 B 690 B | P | кВт | 633 |
1000 В | P | кВт | 678 |
| Эксплуатация конденсатора | |||
Индивидуальная компенсация расчётного рабочего тока Ie от конденсаторов переменного тока | |||
разомкнут | |||
до 525 В | A | 463 | |
690 В | A | 265 | |
Макс. пик тока включения | x Ie | 30 | |
Срок службы компонента | Переключения | x 106 | 0.1 |
макс. частота коммутаций | S/h | 200 | |
| Электрические тепловые потери | |||
3-полюсный, при Ith (60°) | W | 96 | |
Электрические тепловые потери при Ie согласно AC-3/400 V | W | 65 | |
| Механические приводы | |||
Безопасность по напряжению | |||
US | 250 - 500 V 40-60 Hz 250 - 700 V DC | ||
Работа от перем. тока | втягивание | x US | 0,7 x US min - 1,15 x US max |
Управляется постоянным током DC | втягивание | x US | 0.7 x US min - 1.15 x US max |
Работа от перем. тока | Отпускание | x US | 0,2 x US max - 0,6 x US min |
Управляется постоянным током DC | Отпускание | x US | 0.2 x US max - 0.6 x US min |
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x Uc | |||
Примечание по поводу потребляемой мощности | Регулировочный трансформатор с uk 0,7 | ||
мощность трогания | втягивание | VA | 800 |
мощность трогания | втягивание | W | 700 |
мощность удержания | Удержание | VA | 7.5 |
мощность удержания | Удержание | W | 6.5 |
Продолжительность включения | % продолжительность включения | 100 | |
Время переключения 100 % UC (рекомендуемые значения) | |||
Цепи главного тока | |||
Задержка замыкания | мс | ||
Время открытия | мс | ||
Реакция в граничном и переходном диапазоне | |||
Режим хранения | |||
Прерывания напряжения | |||
(0 - 0,2 x Uc min) 10 мс | Целенаправленный обход времени | ||
(0 - 0,2 x Uc min) > 10 мс | Отпускание контактора | ||
Падения напряжения | |||
(0,2 - 0,6 x Uc min) 12 мс | Целенаправленный обход времени | ||
(0,2 - 0,6 x Uc min) > 12 мс | Отпускание контактора | ||
(0,6 - 0,7 x Uc min) | Силовой контактор остаётся включённым | ||
Превышение напряжения | |||
(1,15 - 1,3 x Uc max) | Силовой контактор остаётся включённым | ||
Фаза втягивания | |||
(0 - 0,7 x Uc min) | Силовой контактор не включится | ||
(0,7 x Uc min - 1,15 x Uc max) | Силовой контактор включится в безопасном режиме | ||
допустимое переходное сопротивление контакта (внешнего командного устройства при активации A11) | мОм | 500 | |
Уровень сигнала ПЛК (A3 - A4) согл. IEC/EN 61131-2 (тип 2) | |||
High | В | 15 | |
Low | В | 5 | |
| Электромагнитная совместимость (ЭМС) | |||
Электромагнитная совместимость (ЭМС) | Данное изделие предназначено для эксплуатации в промышленной сфере (окружение 2). Использование в жилой зоне (окружение 1) может вызвать функциональные помехи, так что следует предусмотреть дополнительные меры для помехоподавления. | ||
| Опробованные рабочие характеристики | |||
Коммутационная способность | |||
максимальная мощность двигателя | |||
трехфазн. | |||
200 В 208 В | л.с. | 290 | |
230 В 240 В | л.с. | 350 | |
460 В 480 В | л.с. | 700 | |
575 В 600 В | л.с. | 860 | |
Общее применение | A | 1225 | |
Вспомогательный контакт | |||
Пилотный режим | |||
Работа от перем. тока | A600 | ||
Управляется постоянным током DC | P300 | ||
Общее применение | |||
Перем. ток (AC) | В | 600 | |
Перем. ток (AC) | A | 15 | |
Пост. ток (DC) | В | 250 | |
Пост. ток (DC) | A | 1 | |
Short Circuit Current Rating | SCCR | ||
Основная номинальная характеристика | |||
SCCR | kA | 42 | |
Макс. предохранитель | A | 2000 | |
макс. CB | A | 1200 | |
480 В кор. замык. | |||
SCCR (предохранитель) | kA | 85 | |
Макс. предохранитель | A | 2000 | |
SCCR (CB) | kA | 85 | |
макс. CB | A | 1200 | |
600 В кор. замык. | |||
SCCR (предохранитель) | kA | 85 | |
Макс. предохранитель | A | 2000 | |
SCCR (CB) | kA | 85 | |
макс. CB | A | 1200 | |
Ном. характеристики специального назначения | |||
Ном. характеристики определенного назначения (100 000 циклов согл. UL 1995) | |||
LRA 480В 60Гц 3-фазн. | A | 5400 | |
FLA 480В 60Гц 3-фазн. | A | 900 | |
LRA 600В 60Гц 3-фазн. | A | 5400 | |
FLA 600В 60Гц 3-фазн. | A | 900 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 820 |
Потеря мощности на полюс, в зависимости от тока | Pvid | W | 21.67 |
Потеря мощности оборудования, в зависимости от тока | Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока | Pvs | W | 6.5 |
Способность отдавать потери мощности | Pve | W | 0 |
Мин. рабочая температура | °C | -40 | |
Макс. рабочая температура | °C | 60 | |
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Характеристики
|
Вид
|
Контактор |
|
Номинальный непрерывный ток, А
|
820 |
|
Номинальный ток АС-3, 400В; А
|
820 |
|
Тип управляющего напряжения
|
480-500V AC |
|
Контакты Н/О = нормально открытый
|
2 |
|
Контакты Н/З = нормально закрытый
|
2 |
Американская машиностроительная корпорация, производитель электротехнического и гидравлического оборудования, автокомплектующих, компонентов для авиационной промышленности.
Подобрать оборудование?
Задать вопрос
