Описание

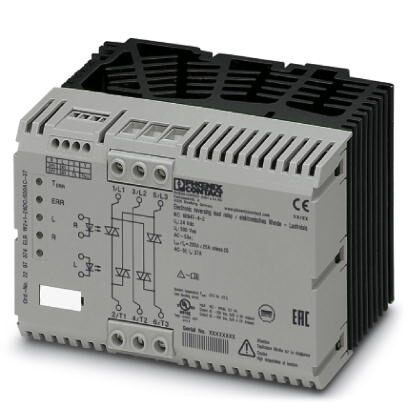

Трехфазный полупроводниковый реверсивный контактор со входом 24 В DC, выходной ток 37 А, нулевой выключатель, опционально с устройством тепловой защиты
Преимущества для Вас
- Опциональное устройство тепловой защиты
- Стабильное короткое время переключения
- Продолжительный срок службы
- Отсутствие шума и износа при коммутации
- Встроенная схема защиты
- Высокая частота коммутации
- Встроенная схема блокировки и силовой разводки
Коммерческие данные
| Код заказа | 2297374 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 41 (C-5-2017) |
| GTIN | 4046356175739 |
| Вес/шт. (без упаковки) | 1 791,000 GRM |
Размеры
| Ширина | 147,5 мм |
|---|---|
| Высота | 99 мм |
| Глубина | 114,5 мм |
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Степень защиты | IP20 |
| IP20 |
Входные данные
| Наименование, вход | Вход управляющего сигнала, справа / слева |
|---|---|
| Номинальное напряжение цепи управления UC | 24 В DC |
| Диапазон напряжения срабатывания | 19,2 В DC ... 30 В DC |
| Диапазон напряжений относительно UC | 0,8 ... 1,25 |
| Номинальный ток цепи управления IC | 12,7 мА |
| Порог срабатывания | 9,6 В (Сигнал «0») |
| 19,2 В (Сигнал «1») | |
| Защитная схема | Защита от переполюсовки Cтабилитроны |
| Защита от перенапр. | |
| Индикатор состояния | LED желт. |
| Индикация ошибок | СИД красн. |
Выходные данные выхода нагрузки
| Наименование, выход | Выход перемен. тока |
|---|---|
| Расчетное импульсное напряжение Ue | 500 В AC |
| Диапазон рабочих напряжений | 48 В AC ... 575 В AC |
| Диапазон токовой нагрузки | 200 мА ... 37 A (см. Изменение хар-к) |
| Расчетный рабочий ток при AC-51 | 37 A |
| Расчетный рабочий ток при AC-53a | 25 A |
| Ток утечки | 6 мА |
| Остаточное напряжение | |
| Импульсный ток | 1300 A (t = 10 мс) |
| Наименование защиты | Цепь RCV |
Общие сведения
| Испытательное напряжение, вход / выход | 5 кВeff |
|---|---|
| Частота коммутации | макс. 5 Гц |
| Монтажное положение | Вертикально (монтажная рейка горизонтальная) |
| Указания по монтажу | устанавливаются в ряд с промежутком = 40 мм |
| Режим работы | 100 % ED |
| Частота реверсирования | 10 Гц |
Параметры подключения 1
| Наименование, подключение | Цепь управления |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм ... 4 мм |
| Сечение гибкого провода | 0,2 мм ... 2,5 мм |
| Сечение проводника AWG | 24 ... 12 |
Параметры подключения 2
| Наименование, подключение | Цепь нагрузки |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M4 |
| Сечение жесткого провода | 0,5 мм ... 16 мм |
| Сечение гибкого провода | 0,5 мм ... 16 мм |
| Сечение проводника AWG | 20 ... 6 |
Данные UL
| SCCR | 5 кA (50 A RK5 (standard fault) fuse) |
|---|
Стандарты и предписания
| Наименование | Стандарты / нормативные документы |
|---|---|
| Стандарты / нормативные документы | DIN EN 50178 |
| EN 60947 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.1 | 27371014 |
|---|---|
| eCl@ss 6.0 | 27371014 |
| eCl@ss 7.0 | 27371014 |
| eCl@ss 8.0 | 27371014 |
| eCl@ss 9.0 | 27371014 |
ETIM
| ETIM 4.0 | EC002055 |
|---|---|
| ETIM 5.0 | EC002055 |
| ETIM 6.0 | EC002055 |
UNSPSC
| UNSPSC 6.01 | 30211915 |
|---|---|
| UNSPSC 7.0901 | 39121514 |
| UNSPSC 11 | 39121514 |
| UNSPSC 12.01 | 39121514 |
| UNSPSC 13.2 | 39121529 |
