Описание

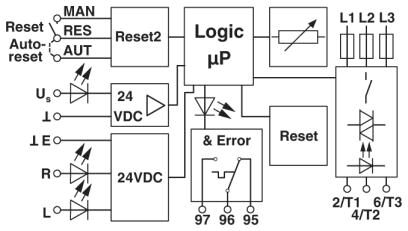

Защищенный от КЗ гибридный пускатель для реверсирования 3-фазных электродвигателей до 550 В AC, вход 24 В DC, выходной ток 0,6 A, аварийный останов, настраиваемая схема отключения при перегрузке. Для использования только с адаптером EM-RD, EM-RI или платой распределения энергии.
Преимущества для Вас
- Ширина 22,5 мм
- Уровень безопасности согласно МЭК 61508-1: SIL 3, ISO 13849: PL e
- Сокращение объема соединительных проводников
- Продолжительный срок службы
- Экономия монтажного пространства
- Регулируемый ток для биметаллической функции
- Износоустойчивая коммутация
Коммерческие данные
Код заказа | 2902746 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 33 (C-5-2017) |
GTIN | 4046356673624 |
Вес/шт. (без упаковки) | 350,000 GRM |
Размеры
Ширина | 22,5 мм |
---|---|
Высота | 160 мм |
Глубина | 114,5 мм |
Условия окружающей среды
Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (Cоблюдайте кривые) |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
Степень защиты | IP20 |
IP20 |
Питание устройства
Расчетное напряжение питания цепи управления US | 24 В DC |
---|---|
Диапазон напряжения питания цепи управления | 19,2 В DC ... 30 В DC |
Номинальный ток питания цепи управления IS | 40 мА |
Наименование защиты | Защита от перенапр. |
Защита от переполюсовки |
Входные данные
Наименование, вход | Вход управляющего сигнала, справа / слева |
---|---|
Номинальное напряжение цепи управления UC | 24 В DC |
Диапазон напряжения срабатывания | 19,2 В DC ... 30 В DC |
Номинальный ток цепи управления IC | 5 мА |
Порог срабатывания | 9,6 В (Сигнал «0») |
19,2 В (Сигнал «1») | |
Уровень переключения | |
Время отключения, типовое | |
Наименование защиты | Защита от переполюсовки |
Выходные данные выхода нагрузки
Наименование, выход | Выход перемен. тока |
---|---|
Расчетное импульсное напряжение Ue | 500 В AC |
Диапазон рабочих напряжений | 42 В AC ... 550 В AC |
Частота сети | 50/60 Гц |
Диапазон токовой нагрузки | 75 мА ... 600 мА (см. Изменение хар-к) |
Характеристика срабатывания согласно МЭК 60947-4-2 | Класс 10A |
Время охлаждения | 20 мин. (для автоматического сброса) |
Ток утечки | 0 мА |
Наименование защиты | Защита от перенапр. |
Защита от кор. зам. |
Выходные данные выхода обратного сигнала
Наименование, выход | Выход обратного сигнала |
---|---|
Указание | Сигнал обратной связи: Сухой переключающий контакт, сигнальный контакт |
Исполнение контакта | 1 переключающий контакт |
Коммутационная способность согласно МЭК 60947-5-1 | 3 A (230 В, AC15) |
2 A (24 В, DC13) |
Общие сведения
Частота коммутации | 2 Гц (зависимый от нагрузки) |
---|---|
Монтажное положение | Вертикальное (горизонтальная монтажная рейка, отвод двигателя снизу) |
Тип монтажа | Установка на монтажной рейке |
Указания по монтажу | установка в ряд, расстояние см. на графике изменения характеристик |
Режим работы | 100 % ED |
Рассеиваемая мощность, макс. | 2,8 Вт |
Рассеиваемая мощность, мин. | 0,88 Вт |
Индикация рабочего напряжения | LED зел. |
Индикатор состояния | LED желт. |
Индикация ошибок | СИД красн. |
Параметры подключения 1
Наименование, подключение | Цепь управления |
---|---|
Тип подключения | Винтовые зажимы |
Длина снятия изоляции | 8 мм |
Резьба винтов | M3 |
Сечение жесткого провода | 0,2 мм ... 2,5 мм |
Сечение гибкого провода | 0,2 мм ... 2,5 мм |
Сечение проводника AWG | 24 ... 14 |
Момент затяжки | 0,5 Нм ... 0,6 Нм |
Параметры подключения 2
Наименование, подключение | Цепь нагрузки |
---|---|
Тип подключения | Винтовые зажимы |
Длина снятия изоляции | 8 мм |
Резьба винтов | M3 |
Сечение жесткого провода | 0,2 мм ... 2,5 мм |
Сечение гибкого провода | 0,2 мм ... 2,5 мм |
Сечение проводника AWG | 24 ... 14 |
Момент затяжки | 0,5 Нм ... 0,6 Нм |
Данные UL
SCCR | 100 кA (500 В AC (предохранитель 30 A класс CC / 30 A класс J (High-Fault))) |
---|---|
5 кA (500 В AC (предохранитель 20 A RK5 (Standard-Fault))) | |
FLA | 0,6 A (500 В AC) |
Group installation | 20 A (class RK5, SCCR 5kA, #24 - 14 AWG max. solid and stranded) |
30 A (class CC or J, SCCR 100kA, #24 - 14 AWG max, solid and stranded) | |
Category code | NLDX / NRNT |
Изоляционные характеристики
Расчетное напряжение изоляции | 500 В |
---|---|
Расчетное импульсное напряжение | 6 кВ |
Категория перенапряжения | III |
Степень загрязнения | 2 |
Наименование | Изоляционные характеристики между управляющим входным и питающим напряжением, цепью вспомогательного тока и силовой электрической цепью |
Изоляция | Безопасное разделение (МЭК 60947-1) при рабочем напряжении 300 В AC |
Безопасное разделение (EN 50178) при рабочем напряжении 300 В перем. тока | |
Базовая изоляция (МЭК 60947-1) при рабочем напряжении 300 ... 500 В перем. тока | |
Безопасное разделение (EN 50178) при рабочем напряжени 300 ... 500 B AC | |
Наименование | Изоляционные характеристики между управляющим входным и питающим напряжением и цепью вспомогательного тока |
Изоляция | Безопасное разделение (МЭК 60947-1) при цепи вспомогательного тока 300 В AC |
Безопасное разделение (EN 50178) при цепи вспомогательного тока 300 В перем. тока |
Стандарты и предписания
Наименование | Стандарты / нормативные документы |
---|---|
Стандарты / нормативные документы | МЭК 60947-1 |
EN 60947-4-2 | |
МЭК 61508 | |
ISO 13849 | |
ATEX | II (2) G [Ex e] [Ex d] [Ex px] |
II (2) G [Ex e] [Ex d] [Ex px] |
Допуски / соответствия
Уровень совокупной безопасности согласно МЭК 61508 | 3 (Безопасное отключение) |
---|---|
2 (Защита электродвигателя) | |
Категория согласно ISO 13849 | 3 (Безопасное отключение) |
Уровень эффективности согласно ISO 13849 | e (Безопасное отключение) |
ATEX | II (2) G [Ex e] [Ex d] [Ex px] |
II (2) G [Ex e] [Ex d] [Ex px] | |
Свидетельство ЕС об утверждении типового образца | PTB 07 ATEX 3145 |
Сертификат UL | NLDX.E228652 |
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Содержимое комплекта
