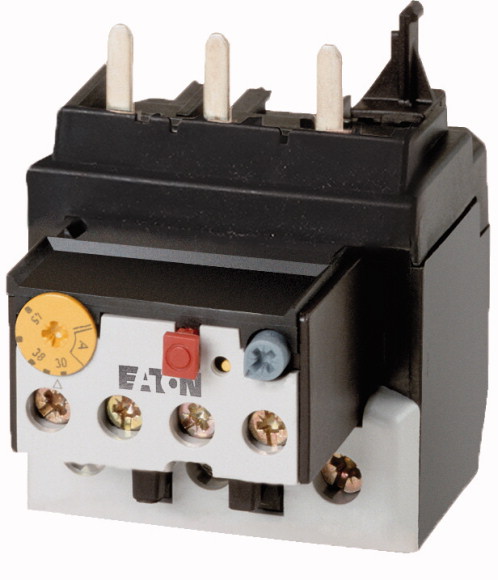

Характеристики
Настройка Ir, А
—
50-65
Контакты Н/О = нормально открытый
—
1
Контакты Н/З = нормально закрытый
—
1
Защита от короткого замыкания: тип координации "1" gG/gL, A
—
160
Защита от короткого замыкания: тип координации "2" gG/gL, A
—
100
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Вам также может понравиться
Описание
Программа поставок
|
Ассортимент
|
Реле со встроенным трансформатором ZB до 150 A | |||
|
Ассортимент
|
Дополнительное оснащение | |||
|
Принадлежности
|
реле защиты электродвигателей | |||
|
Типоразмер
|
ZB65 | |||
|
Чувствительность к выпадению фаз
|
IEC/EN 60947, VDE 0660 часть 102 | |||
|
Описание
|
Кнопка тестирования/выключения Кнопка сброса ручной/автоматика Неаварийное расцепление |
|||
|

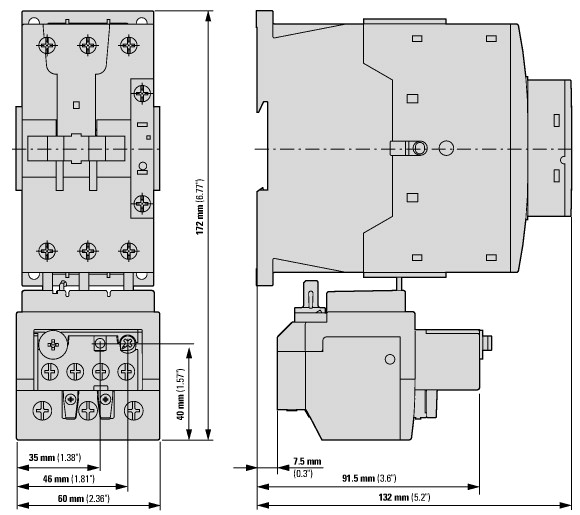

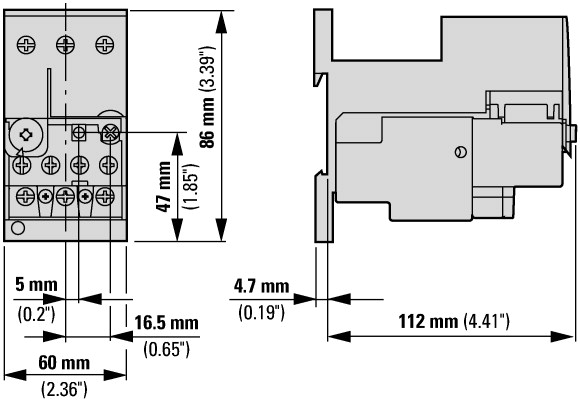

Вид монтажа
|
Прямой монтаж | |||
| Ir | A | 50-65 | ||
|
графические условные обозначения
|
||||
|
Вспомогательный контакт
|
||||
|
Замык. = замыкающий контакт
|
1 замыкающий контакт | |||
|
Разм. = размыкающий контакт
|
1 размыкающий контакт | |||
|
Применяемое для
|
DILM40, DILM50, DILM65, DILM72, DILMF40, DILMF50, DILMF65, DIULM40, DIULM50, DIULM65, SDAINLM70, SDAINLM90, SDAINLM115 |
|||
|
защита от короткого замыкания
|
||||
|
Тип координации 1
|
gG/gL | A | 160 | |
|
Тип координации 2
|
gG/gL | A | 100 | |
|
указания
Расцепитель перегрузки: класс расцепления 10 A Защита от короткого замыкания: При прямом монтаже учесть максимально допустимый предохранитель силового контактора. Пригоден для защиты двигателей Ex e. II (2) GD PTB 10 ATEX 3010 Учитывайте руководство MN03407005Z-DE/EN. |
||||
указания
|
Технические характеристики
| Общая информация | |||
|
Стандарты и предписания
|
IEC/EN 60947, VDE 0660, UL, CSA | ||
|
Стойкость к климатическим воздействиям
|
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
||
|
Температура окружающей среды
|
|||
|
Рабочий диапазон согласно IEC/EN 60947. PTB: -5 °C - +55 °C |
|||
|
разомкнут
|
°C | -25-+55 | |
|
в капсульном корпусе
|
°C | - 25-40 | |
|
Температурная компенсация
|
постоянно | ||
|
Вес
|
кг | 0.23 | |
|
Удароустойчивость
|
g |
10 Полусинус Длительность ударного воздействия 10 мс |
|
|
Класс защиты
|
IP00 | ||
|
Защита от прикосновения при вертикальном управлении спереди (EN 50274)
|
защита от прикосновения пальцами и тыльной стороной кистей рук | ||
| Цепи главного тока | |||
|
Номинальная устойчивость к импульсу
|
Uimp | В перем. тока | 6000 |
|
Категория перенапряжения / степень загрязнения
|
III/3 | ||
|
Номинальные выдерживаемые напряжения изоляции
|
Ui | В | 690 |
|
Номинальное напряжение
|
Ue | В перем. тока | 690 |
|
Безопасное разъединение согласно EN 61140
|
|||
|
между вспомогательными контактами и цепями главного тока
|
В перем. тока | 440 | |
|
между цепями главного тока
|
В перем. тока | 440 | |
|
Остаточная ошибка температурной компенсации > 40 ?C
|
0.25 %/K | ||
|
Электрические тепловые потери (3 контакта)
|
|||
|
нижнее значение диапазона настройки
|
W | 8 | |
|
верхнее значение диапазона регулировки
|
W | 13.5 | |
|
Поперечные сечения соединения
|
мм? | ||
|
одножильный
|
мм2 |
1 x (1 - 16) 2 x (1 - 16) |
|
|
тонкопроволочный с оконечной муфтой
|
мм2 |
1 x (1 - 25) 2 x (1 - 25) |
|
|
многожильный
|
мм2 | 1 x (16 - 25) | |
|
одно- или многожильные
|
AWG | 14 - 2 | |
|
Соединительный винт
|
M6 | ||
|
Начальный пусковой момент
|
Нм | 3,5 | |
|
Длина зачистки
|
мм | 11 | |
|
Инструменты
|
|||
|
Отвертка с профилем Pozidriv
|
Размер | 2 | |
|
Стандартная отвёртка
|
мм | 1 x 6 | |
| Цепи вспомогательного и управляющего тока | |||
|
Номинальная устойчивость к импульсу
|
Uimp | В | 4000 |
|
Категория перенапряжения / степень загрязнения
|
III/3 | ||
|
Поперечные сечения соединения
|
мм? | ||
|
одножильный
|
мм2 |
1 x (0,75 - 4) 2 x (0,75 - 4) |
|
|
тонкопроволочный с оконечной муфтой
|
мм2 |
1 x (0,75 - 2,5) 2 x (0,75 - 2,5) |
|
|
одно- или многожильные
|
AWG | 2 x (18 - 14) | |
|
Соединительный винт
|
M3,5 | ||
|
Начальный пусковой момент
|
Нм | 1,2 | |
|
Длина зачистки
|
мм | 8 | |
|
Инструменты
|
|||
|
Отвертка с профилем Pozidriv
|
Размер | 2 | |
|
Стандартная отвёртка
|
мм | 1 x 6 | |
|
Номинальное выдерживаемое напряжение изоляции вспомогательного контура
|
Ui | В перем. тока | 500 |
|
Номинальное напряжение
|
Ue | В перем. тока | 500 |
|
Безопасное разъединение согласно EN 61140
|
|||
|
Между вспомогательными контактами
|
В перем. тока | 240 | |
|
обычный термический ток
|
Ith | A | 6 |
|
Расчетный рабочий ток
|
Ie | A | |
|
AC-15
|
|||
|
Замыкающие контакты
|
|||
|
120 В
|
Ie | A | 1.5 |
|
220 В 230 В 240 В
|
Ie | A | 1.5 |
|
380 В 400 В 415 В
|
Ie | A | 0.5 |
|
500 В
|
Ie | A | 0.5 |
|
Размыкающие контакты
|
|||
|
120 В
|
Ie | A | 1.5 |
|
220 В 230 В 240 В
|
Ie | A | 1.5 |
|
380 В 400 В 415 В
|
Ie | A | 0.9 |
|
500 В
|
Ie | A | 0.8 |
|
DC Л/П 15 мс
|
|||
| Ein- und Ausschaltbedingungen in Anlehnung an DC-13, L/R konstant nach Angabe. | |||
|
24 В
|
Ie | A | 0.9 |
|
60 В
|
Ie | A | 0.75 |
|
110 В
|
Ie | A | 0.4 |
|
220 В
|
Ie | A | 0.2 |
|
Примечание
|
Расчетный постоянный рабочий ток DC-13, 60 В: вспомогательный контакт 0,6 A | ||
|
Стойкость к коротким замыканиям без сваривания
|
|||
|
макс. предохранитель
|
A gG/gL | 6 | |
| указания | |||
|
Указания Umgebungstemperatur: Arbeitsbereich nach IEC/EN 60947, PTB: -5 °C bis +55°C Anschlussquerschnitte Hauptstrombahnen eindrahtig und feindrahtig mit Aderendhulse: Bei Verwendung von 2 Leitern gleichen Querschnitt verwenden. |
|||
| Опробованные рабочие характеристики | |||
|
Вспомогательный контакт
|
|||
|
Пилотный режим
|
|||
|
Работа от перем. тока
|
B300 при неодинаковой полярности (Opposite polarity) B600 при одинаковой полярности (Same polarity) |
||
|
Управляется постоянным током DC
|
R300 | ||
|
Short Circuit Current Rating
|
SCCR | ||
|
Основная номинальная характеристика
|
|||
|
SCCR
|
kA | 10 | |
|
Макс. предохранитель
|
A | 200 | |
|
макс. CB
|
A | 150 | |
|
480 В кор. замык.
|
|||
|
SCCR (предохранитель)
|
kA | 100 | |
|
Макс. предохранитель
|
A | 125 Class J/CC | |
|
SCCR (CB)
|
kA | 65 | |
|
макс. CB
|
A | 100 | |
|
600 В кор. замык.
|
|||
|
SCCR (предохранитель)
|
kA | 100 | |
|
Макс. предохранитель
|
A | 125 Class J/CC |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
|
Технические характеристики для подтверждения типа конструкции
|
|||
|
Номинальный ток для указания потери мощности
|
In | A | 65 |
|
Потеря мощности на полюс, в зависимости от тока
|
Pvid | W | 4.5 |
|
Потеря мощности оборудования, в зависимости от тока
|
Pvid | W | 13.5 |
|
Статическая потеря мощности, не зависит от тока
|
Pvs | W | 0 |
|
Способность отдавать потери мощности
|
Pve | W | 0 |
|
Мин. рабочая температура
|
°C | -25 | |
|
Макс. рабочая температура
|
°C | 55 | |
|
Проверка конструкции IEC/EN 61439
|
|||
|
10.2 твёрдость материалов и деталей
|
|||
|
10.2.2 Коррозионная стойкость
|
Требования производственного стандарта выполнены. | ||
|
10.2.3.1 Нагревостойкость изоляции
|
Требования производственного стандарта выполнены. | ||
|
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
|
Требования производственного стандарта выполнены. | ||
|
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
|
Требования производственного стандарта выполнены. | ||
|
10.2.4 Устойчивость к ультрафиолетовому излучению
|
Требования производственного стандарта выполнены. | ||
|
10.2.5 Подъём
|
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
|
10.2.6 Испытание на удар
|
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
|
10.2.7 Ярлыки
|
Требования производственного стандарта выполнены. | ||
|
10.3 Класс защиты изоляции
|
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
|
10.4 Воздушные промежутки и пути утечки тока
|
Требования производственного стандарта выполнены. | ||
|
10.5 Защита от удара электрическим током
|
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
|
10.6 Монтаж оборудования
|
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
|
10.7 Внутренние электрические цепи и соединения
|
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
|
10.8 Подключения проводов, введённых снаружи
|
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
|
10.9 Свойства изоляции
|
|||
|
10.9.2 Электрическая прочность при рабочей частоте
|
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
|
10.9.3 Прочность по отношению к импульсному напряжению
|
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
|
10.9.4 Проверка оболочек кабелей из изолирующего материала
|
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
|
10.10 Нагрев
|
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
|
10.11 Стойкость к коротким замыканиям
|
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
|
10.12 Электромагнитная совместимость
|
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
|
10.13 Механическая функция
|
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Thermal overload relay (EC000106) | ||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Overload protection device / Thermal overload relay (ecl@ss8.1-27-37-15-01 [AKF075011]) | ||
|
Adjustable current range
|
A | 50 - 65 |
|
Max. rated operation voltage Ue
|
V | 690 |
|
Mounting method
|
Direct attachment | |
|
Type of electrical connection of main circuit
|
Screw connection | |
|
Number of auxiliary contacts as normally closed contact
|
1 | |
|
Number of auxiliary contacts as normally open contact
|
1 | |
|
Number of auxiliary contacts as change-over contact
|
0 | |
|
Release class
|
CLASS 10 |
Апробации
| Product Standards | IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; CE marking |
| UL File No. | E29184 |
| UL Category Control No. | NKCR |
| CSA File No. | 12528 |
| CSA Class No. | 3211-03 |
| North America Certification | UL listed, CSA certified |
| Specially designed for North America | No |
| Suitable for | Branch circuits |
| Max. Voltage Rating | 600 V AC |
| Degree of Protection | IEC: IP00, UL/CSA Type: - |
Характеристики
|
Настройка Ir, А
|
50-65 |
|
Контакты Н/О = нормально открытый
|
1 |
|
Контакты Н/З = нормально закрытый
|
1 |
|
Защита от короткого замыкания: тип координации "1" gG/gL, A
|
160 |
|
Защита от короткого замыкания: тип координации "2" gG/gL, A
|
100 |
