Артикул:
41276
5 310 руб./шт
Уточняйте цену у менеджера
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Создать оферту ЕАИСТ
Характеристики
Настройка Ir, А
—
0.24-0.4
Контакты Н/О = нормально открытый
—
1
Контакты Н/З = нормально закрытый
—
1
Защита от короткого замыкания: тип координации "1" gG/gL, A
—
25
Защита от короткого замыкания: тип координации "2" gG/gL, A
—
2
Все характеристики
Описание
Программа поставок

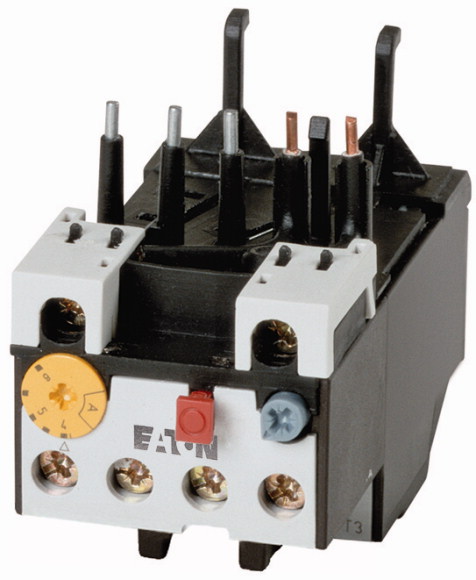

Ассортимент | Реле со встроенным трансформатором ZB до 150 A | ||||||
Ассортимент | Дополнительное оснащение | ||||||
Принадлежности | реле защиты электродвигателей | ||||||
Типоразмер | ZB12 | ||||||
Чувствительность к выпадению фаз | IEC/EN 60947, VDE 0660 часть 102 | ||||||
Описание | Кнопка тестирования/выключения Кнопка сброса ручной/автоматика Неаварийное расцепление | ||||||
Вид монтажа | Прямой монтаж | ||||||
| Ir | A | 0.24-0.4 | |||||
графические условные обозначения | |||||||
Вспомогательный контакт | |||||||
Замык. = замыкающий контакт | 1 замыкающий контакт | ||||||
Разм. = размыкающий контакт | 1 размыкающий контакт | ||||||
Применяемое для | DILM7, DILM9, DILM12, DILM15, DIULM7, DIULM9, DIULM12, SDAINLM12, SDAINLM16, SDAINLM22 | ||||||
защита от короткого замыкания | |||||||
Тип координации 1 | gG/gL | A | 25 | ||||
Тип координации 2 | gG/gL | A | 2 | ||||
| указания Расцепитель перегрузки: класс расцепления 10 А Защита от короткого замыкания: При прямом монтаже учесть максимально допустимый предохранитель силового контактора. Пригоден для защиты моторов во взрывозащищенном исполнении. II(2)G [Ex d] [Ex e] [Ex px], II(2)D [Ex p] [Ex t] PTB 10 ATEX 3010 учитывайте руководство MN03407005Z-DE/EN | |||||||
указания
|
Технические характеристики
| Общая информация | |||
Стандарты и предписания | IEC/EN 60947, VDE 0660, UL, CSA | ||
Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 | ||
Температура окружающей среды | |||
| Рабочий диапазон согласно IEC/EN 60947. PTB: -5 °C - +55 °C | |||
разомкнут | °C | -25-+55 | |
в капсульном корпусе | °C | - 25-40 | |
Температурная компенсация | постоянно | ||
Вес | кг | 0.141 | |
Удароустойчивость | g | 10 Полусинус Длительность ударного воздействия 10 мс | |
Класс защиты | IP20 | ||
Защита от прикосновения при вертикальном управлении спереди (EN 50274) | защита от прикосновения пальцами и тыльной стороной кистей рук | ||
| Цепи главного тока | |||
Номинальная устойчивость к импульсу | Uimp | В перем. тока | 6000 |
Категория перенапряжения / степень загрязнения | III/3 | ||
Номинальные выдерживаемые напряжения изоляции | Ui | В | 690 |
Номинальное напряжение | Ue | В перем. тока | 690 |
Безопасное разъединение согласно EN 61140 | |||
между вспомогательными контактами и цепями главного тока | В перем. тока | 440 | |
между цепями главного тока | В перем. тока | 440 | |
Остаточная ошибка температурной компенсации > 40 ?C | 0.25 %/K | ||
Электрические тепловые потери (3 контакта) | |||
нижнее значение диапазона настройки | W | 1.9 | |
верхнее значение диапазона регулировки | W | 5.4 | |
Поперечные сечения соединения | мм? | ||
одножильный | мм2 | 1 x (1 - 6) 2 x (1 - 6) | |
тонкопроволочный с оконечной муфтой | мм2 | 1 x (1 - 4) 2 x (1 - 4) | |
одно- или многожильные | AWG | 18 - 8 | |
Соединительный винт | M4 | ||
Начальный пусковой момент | Нм | 1,8 | |
Длина зачистки | мм | 10 | |
Инструменты | |||
Отвертка с профилем Pozidriv | Размер | 2 | |
Стандартная отвёртка | мм | 1 x 6 | |
| Цепи вспомогательного и управляющего тока | |||
Номинальная устойчивость к импульсу | Uimp | В | 4000 |
Категория перенапряжения / степень загрязнения | III/3 | ||
Поперечные сечения соединения | мм? | ||
одножильный | мм2 | 1 x (0,75 - 4) 2 x (0,75 - 4) | |
тонкопроволочный с оконечной муфтой | мм2 | 1 x (0,75 - 2,5) 2 x (0,75 - 2,5) | |
одно- или многожильные | AWG | 2 x (18 - 14) | |
Соединительный винт | M3,5 | ||
Начальный пусковой момент | Нм | 1,2 | |
Длина зачистки | мм | 8 | |
Инструменты | |||
Отвертка с профилем Pozidriv | Размер | 2 | |
Стандартная отвёртка | мм | 1 x 6 | |
Номинальное выдерживаемое напряжение изоляции вспомогательного контура | Ui | В перем. тока | 500 |
Номинальное напряжение | Ue | В перем. тока | 500 |
Безопасное разъединение согласно EN 61140 | |||
Между вспомогательными контактами | В перем. тока | 240 | |
обычный термический ток | Ith | A | 6 |
Расчетный рабочий ток | Ie | A | |
AC-15 | |||
Замыкающие контакты | |||
120 В | Ie | A | 1.5 |
220 В 230 В 240 В | Ie | A | 1.5 |
380 В 400 В 415 В | Ie | A | 0.5 |
500 В | Ie | A | 0.5 |
Размыкающие контакты | |||
120 В | Ie | A | 1.5 |
220 В 230 В 240 В | Ie | A | 1.5 |
380 В 400 В 415 В | Ie | A | 0.9 |
500 В | Ie | A | 0.8 |
DC Л/П 15 мс | |||
| Ein- und Ausschaltbedingungen in Anlehnung an DC-13, L/R konstant nach Angabe. | |||
24 В | Ie | A | 0.9 |
60 В | Ie | A | 0.75 |
110 В | Ie | A | 0.4 |
220 В | Ie | A | 0.2 |
Примечание | Расчетный постоянный рабочий ток DC-13, 60 В: вспомогательный контакт 0,6 A | ||
Стойкость к коротким замыканиям без сваривания | |||
макс. предохранитель | A gG/gL | 6 | |
| указания | |||
| Указания Umgebungstemperatur: Arbeitsbereich nach IEC/EN 60947, PTB: -5 °C bis +55°C Anschlussquerschnitte Hauptstrombahnen eindrahtig und feindrahtig mit Aderendhulse: Bei Verwendung von 2 Leitern gleichen Querschnitt verwenden. | |||
| Опробованные рабочие характеристики | |||
Вспомогательный контакт | |||
Пилотный режим | |||
Работа от перем. тока | B300 при неодинаковой полярности (Opposite polarity) B600 при одинаковой полярности (Same polarity) | ||
Управляется постоянным током DC | R300 | ||
Short Circuit Current Rating | SCCR | ||
600 В кор. замык. | |||
SCCR (предохранитель) | kA | 100 | |
Макс. предохранитель | A | 1 Class J/CC |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 0.4 |
Потеря мощности на полюс, в зависимости от тока | Pvid | W | 1.8 |
Потеря мощности оборудования, в зависимости от тока | Pvid | W | 5.4 |
Статическая потеря мощности, не зависит от тока | Pvs | W | 0 |
Способность отдавать потери мощности | Pve | W | 0 |
Мин. рабочая температура | °C | -25 | |
Макс. рабочая температура | °C | 55 | |
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Thermal overload relay (EC000106) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Overload protection device / Thermal overload relay (ecl@ss8.1-27-37-15-01 [AKF075011]) | |||
Adjustable current range | A | 0.24 - 0.4 | |
Max. rated operation voltage Ue | V | 690 | |
Mounting method | Direct attachment | ||
Type of electrical connection of main circuit | Screw connection | ||
Number of auxiliary contacts as normally closed contact | 1 | ||
Number of auxiliary contacts as normally open contact | 1 | ||
Number of auxiliary contacts as change-over contact | 0 | ||
Release class | CLASS 10 |
Апробации
| Product Standards | IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; CE marking | ||
| UL File No. | E29184 | ||
| UL Category Control No. | NKCR | ||
| CSA File No. | 12528 | ||
| CSA Class No. | 3211-03 | ||
| North America Certification | UL listed, CSA certified | ||
| Specially designed for North America | No | ||
| Suitable for | Branch circuits | ||
| Max. Voltage Rating | 600 V AC | ||
| Degree of Protection | IEC: IP20, UL/CSA Type: - |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
Характеристики
| Настройка Ir, А | 0.24-0.4 |
| Контакты Н/О = нормально открытый | 1 |
| Контакты Н/З = нормально закрытый | 1 |
| Защита от короткого замыкания: тип координации "1" gG/gL, A | 25 |
| Защита от короткого замыкания: тип координации "2" gG/gL, A | 2 |
