Характеристики
Настройка Ir, А
—
6-9
Контакты Н/О = нормально открытый
—
1
Контакты Н/З = нормально закрытый
—
1
Защита от короткого замыкания: тип координации "1" gG/gL, A
—
20
Защита от короткого замыкания: тип координации "2" gG/gL, A
—
10
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание
Программа поставок

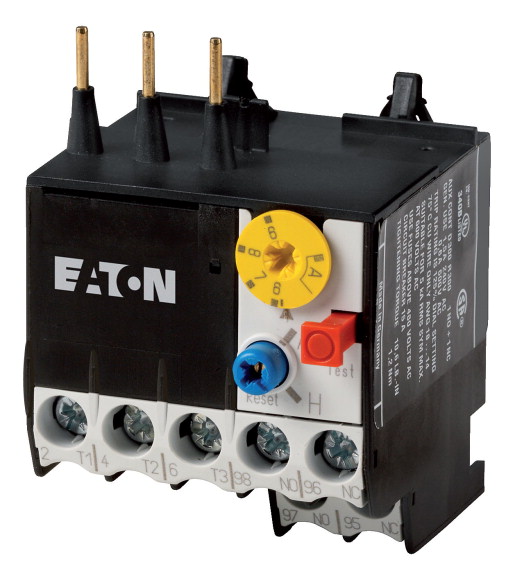

Ассортимент | Реле со встроенным трансформатором ZE для мини-контакторов | ||||
Чувствительность к выпадению фаз | IEC/EN 60947, VDE 0660 часть 102 | ||||
Описание | Кнопка тестирования/выключения Кнопка сброса ручной/автоматика Неаварийное расцепление | ||||
Вид монтажа | Прямой монтаж | ||||
диапазон установки | |||||
Расцепитель перегрузки | Ir | A | 6-9 | ||
графические условные обозначения | |||||
Вспомогательный контакт | |||||
Замык. = замыкающий контакт | 1 замыкающий контакт | ||||
Разм. = размыкающий контакт | 1 размыкающий контакт | ||||
Применяемое для | DILEM DIULEM/21/MV SDAINLEM | ||||
защита от короткого замыкания | |||||
Тип координации 1 | gG/gL | A | 35 | ||
Тип координации 2 | gG/gL | A | 10 | ||
указания Расцепитель перегрузки: класс расцепления 10 A Защита от короткого замыкания: При прямом монтаже учесть максимально допустимый предохранитель силового контактора. Пригоден для защиты двигателей Ex e II (2) G PTB 10 ATEX 3014 Учитывайте руководство MN03407003Z-DE/EN. | |||||
указания
|
Технические характеристики
Общая информация | |||
Стандарты и предписания | IEC/EN 60947, VDE 0660, UL, CSA | ||
Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 | ||
Температура окружающей среды | |||
Рабочий диапазон согласно IEC/EN 60947. PTB: -5 °C - +55 °C | |||
разомкнут | °C | -25-+50 | |
в капсульном корпусе | °C | - 25-40 | |
Температурная компенсация | постоянно | ||
Вес | кг | 0.078 | |
Удароустойчивость | g | 10 Полусинус Длительность ударного воздействия 10 мс | |
Класс защиты | IP20 | ||
Защита от прикосновения при вертикальном управлении спереди (EN 50274) | защита от прикосновения пальцами и тыльной стороной кистей рук | ||
Цепи главного тока | |||
Номинальная устойчивость к импульсу | Uimp | В перем. тока | 6000 |
Категория перенапряжения / степень загрязнения | III/3 | ||
Номинальные выдерживаемые напряжения изоляции | Ui | В | 690 |
Номинальное напряжение | Ue | В перем. тока | 690 |
Безопасное разъединение согласно EN 61140 | |||
между вспомогательными контактами и цепями главного тока | В перем. тока | 300 | |
между цепями главного тока | В перем. тока | 300 | |
Остаточная ошибка температурной компенсации > 40 ?C | 0.25 %/K | ||
Электрические тепловые потери (3 контакта) | |||
нижнее значение диапазона настройки | W | 2.5 | |
верхнее значение диапазона регулировки | W | 5.1 | |
Поперечные сечения соединения | мм? | ||
одножильный | мм2 | 1 x (0,75 - 2,5) | |
тонкопроволочный с оконечной муфтой | мм2 | 1 x (0,5 - 1,5) | |
одно- или многожильные | AWG | 18 - 14 | |
Соединительный винт | M3,5 | ||
Начальный пусковой момент | Нм | 1,2 | |
Длина зачистки | мм | 8 | |
Инструменты | |||
Отвертка с профилем Pozidriv | Размер | 2 | |
Стандартная отвёртка | мм | 0.8 x 5.5 | |
Цепи вспомогательного и управляющего тока | |||
Номинальная устойчивость к импульсу | Uimp | В | 4000 |
Категория перенапряжения / степень загрязнения | III/3 | ||
Поперечные сечения соединения | мм? | ||
одножильный | мм2 | 1 x (0,75 - 2,5) 2 x (0,75 - 2,5) | |
тонкопроволочный с оконечной муфтой | мм2 | 1 x (0,5 - 1,5) 2 x (0,5 - 1,5) | |
одно- или многожильные | AWG | 2 x (18 - 12) | |
Соединительный винт | M3,5 | ||
Начальный пусковой момент | Нм | 1,2 | |
Длина зачистки | мм | 8 | |
Инструменты | |||
Отвертка с профилем Pozidriv | Размер | 2 | |
Стандартная отвёртка | мм | 0,8 x 5,5 | |
Номинальное выдерживаемое напряжение изоляции вспомогательного контура | Ui | В перем. тока | 500 |
Номинальное напряжение | Ue | В перем. тока | 500 |
Безопасное разъединение согласно EN 61140 | |||
Между вспомогательными контактами | В перем. тока | 250 | |
обычный термический ток | Ith | A | 6 |
Расчетный рабочий ток | Ie | A | |
AC-15 | |||
Замыкающие контакты | |||
120 В | Ie | A | 1.5 |
220 В 230 В 240 В | Ie | A | 1.5 |
380 В 400 В 415 В | Ie | A | 0.7 |
500 В | Ie | A | 0.5 |
Размыкающие контакты | |||
120 В | Ie | A | 1.5 |
220 В 230 В 240 В | Ie | A | 1.5 |
380 В 400 В 415 В | Ie | A | 0.7 |
500 В | Ie | A | 0.5 |
DC Л/П 15 мс | |||
Ein- und Ausschaltbedingungen in Anlehnung an DC-13, L/R konstant nach Angabe. | |||
24 В | Ie | A | 0.9 |
60 В | Ie | A | 0.75 |
110 В | Ie | A | 0.4 |
220 В | Ie | A | 0.2 |
Стойкость к коротким замыканиям без сваривания | |||
макс. предохранитель | A gG/gL | 4 | |
указания | |||
Указания Umgebungstemperatur: Arbeitsbereich nach IEC/EN 60947, PTB: -5 °C bis +50°C Anschlussquerschnitte Hauptstrombahnen eindrahtig und feindrahtig mit Aderendhulse: Bei Verwendung von 2 Leitern gleichen Querschnitt verwenden. | |||
Опробованные рабочие характеристики | |||
Вспомогательный контакт | |||
Пилотный режим | |||
Работа от перем. тока | D300 | ||
Управляется постоянным током DC | R300 | ||
Общее применение | |||
Перем. ток (AC) | В | 240 V/1,5 A 600 V/0,6 A | |
Short Circuit Current Rating | SCCR | ||
Основная номинальная характеристика | |||
примечание | CB для макс. 480 В | ||
SCCR | kA | 5 | |
Макс. предохранитель | A | 35 | |
макс. CB | A | 15 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 9 |
Потеря мощности на полюс, в зависимости от тока | Pvid | W | 1.7 |
Потеря мощности оборудования, в зависимости от тока | Pvid | W | 5.1 |
Статическая потеря мощности, не зависит от тока | Pvs | W | 0 |
Способность отдавать потери мощности | Pve | W | 0 |
Мин. рабочая температура | °C | -25 | |
Макс. рабочая температура | °C | 50 | |
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
Low-voltage industrial components (EG000017) / Thermal overload relay (EC000106) | |||
Electric engineering, automation, process control engineering / Low-voltage switch technology / Overload protection device / Thermal overload relay (ecl@ss8.1-27-37-15-01 [AKF075011]) | |||
Adjustable current range | A | 6 - 9 | |
Max. rated operation voltage Ue | V | 690 | |
Mounting method | Direct attachment | ||
Type of electrical connection of main circuit | Screw connection | ||
Number of auxiliary contacts as normally closed contact | 1 | ||
Number of auxiliary contacts as normally open contact | 1 | ||
Number of auxiliary contacts as change-over contact | 0 | ||
Release class | CLASS 10 |
Апробации
Product Standards | UL 508; CSA-C22.2 No. 14; IEC/EN 60947-4-1; IEC/EN 60947-5-1; CE marking | ||
UL File No. | E29184 | ||
UL Category Control No. | NKCR | ||
CSA File No. | 12528 | ||
CSA Class No. | 3211-03 | ||
North America Certification | UL listed, CSA certified | ||
Specially designed for North America | No | ||
Suitable for | Branch circuits | ||
Max. Voltage Rating | 600 V AC | ||
Degree of Protection | IEC: IP20, UL/CSA Type: - |
