Описание

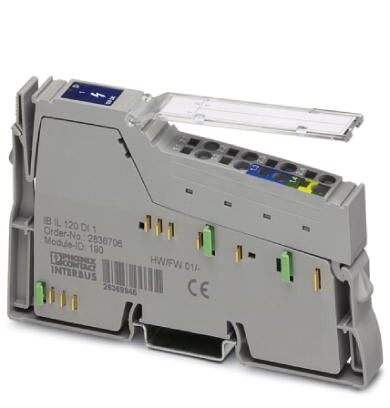

Inline, Клемма цифрового ввода, Цифровые входы: 1, 120 В AC, cпособ подключения: 3-проводная схема, скорость передачи данных в локальной шине: 500 кбит/с, cтепень защиты: IP20, вкл. штекер Inline и поле для маркировки
Описание изделия
Клемма предназначена для установки внутри станции Inline.
Она служит для регистрации цифровых сигналов в диапазоне перем. напряжения.
Преимущества для Вас
- Разъемы для подключения цифрового датчика
- Максимально допустимый ток нагрузки: 500 мА
Коммерческие данные
Код заказа | 2861917 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 150 (C-6-2017) |
GTIN | 4017918907464 |
Вес/шт. (без упаковки) | 39,000 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Чертеж | |
---|---|
Ширина | 12,2 мм |
Высота | 119,8 мм |
Глубина | 71,5 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 75 % ... 85 % (Для диапазона температур от -25 °C ... +55 °C необходимо предпринять соответствующие меры по предотвращению высокой влажности воздуха (> 85 %).) |
Допустимая влажность воздуха (хранение / транспортировка) | 75 % ... 85 % (hа внешней стороне корпуса допускается кратковременно выпадение небольшого количества конденсата) |
Давление воздуха (эксплуатации) | 80 кПа ... 160 кПа (до 2000 м над уровнем моря) |
Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
Степень защиты | IP20 |
Общие сведения
Тип монтажа | Монтажная рейка |
---|---|
Вес нетто | 39 г |
Указания по значениям массы | без штекера |
Интерфейсы
Наименование | Локальная шина Inline |
---|---|
Количество каналов | 2 |
Тип подключения | Распределитель Inline |
Скорость передачи данных | 500 кбит/с |
Питание электронного модуля
Электропитание | 120 В AC |
---|---|
Диапазон напряжения питания | 108 В AC ... 135 В AC |
Потенциалы Inline
Наименование | Питание логической схемы (UL) |
---|---|
Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
Потребляемый ток | макс. 30 мА |
Наименование | Питание периферийных устройств |
Электропитание | 120 В AC (с помощью регулятора напряжения) |
Потребляемый ток | 0,25 A |
Цифровые входы
Наименование, вход | Цифровые входы |
---|---|
Описание входа | МЭК 61131-2, тип 1 |
Тип подключения | Пружинный зажим |
Способ подключения | 3-проводная схема |
Количество входов | 1 |
Входное напряжение | 120 В AC |
Диапазон входных напряжений, сигнал "0" | 0 В AC ... 40 В AC |
Диапазон входных напряжений, сигнал "1" | 77 В AC ... 135 В AC |
Разделение потенциалов
Испытательный участок | Питание 5 В входной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 мин. |
---|---|
Питание 5 В выходной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 мин. | |
Питание 7,5 В (логическая схема) / область периферийных устройств 2500 В AC 50 Гц 1 мин. | |
Выборочное испытание 1200 В AC 50 Гц 1 мин. |
Стандарты и предписания
Подключение согласно стандарту | CUL |
---|---|
Степень защиты | I, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
---|---|
Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
eCl@ss 4.0 | 27250302 |
---|---|
eCl@ss 4.1 | 27250302 |
eCl@ss 5.0 | 27250302 |
eCl@ss 5.1 | 27242600 |
eCl@ss 6.0 | 27242600 |
eCl@ss 7.0 | 27242604 |
eCl@ss 8.0 | 27242604 |
eCl@ss 9.0 | 27242604 |
ETIM
ETIM 2.0 | EC001430 |
---|---|
ETIM 3.0 | EC001599 |
ETIM 4.0 | EC001599 |
ETIM 5.0 | EC001599 |
ETIM 6.0 | EC001599 |
ETIM 7.0 | EC001599 |
UNSPSC
UNSPSC 6.01 | 43172015 |
---|---|
UNSPSC 7.0901 | 43201404 |
UNSPSC 11 | 43172015 |
UNSPSC 12.01 | 43201404 |
UNSPSC 13.2 | 32151602 |
