Описание

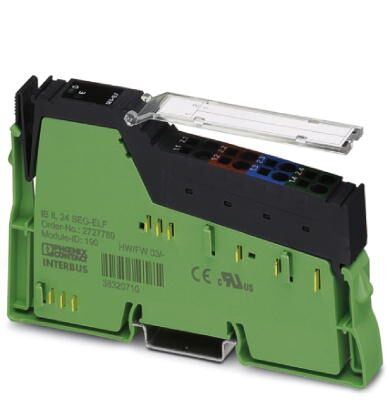

Сегментные клеммные модули Inline, в комплекте с дополнительными принадлежностями (соединительный штекер и держатель для маркировки), 24 В DC, с защитным (предохранитель) и диагностическим устройством
Преимущества для Вас
- Автоматическое построение сегмента цепи внутри главной цепи тока
- Защита сегмента цепи посредством внутреннего предохранителя
- Индикаторы состояния и диагностики
Коммерческие данные
Код заказа | 2861904 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 139 (C-6-2017) |
GTIN | 4017918894603 |
Вес/шт. (без упаковки) | 42,000 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Чертеж | |
---|---|
Ширина | 12,2 мм |
Высота | 119,8 мм |
Глубина | 71,5 мм |
Интерфейсы
Тип подключения | Распределитель Inline |
---|---|
Интерфейс | Локальная шина Inline |
Питание
Потребляемый ток, типовой | 30 мА |
---|---|
Напряжение на периферийном устройстве | 24 В DC |
Диапазон напряжений периферийных устройств | 19,2 В DC ... 30 В DC |
Потребляемый ток, макс. | 4 A |
Предохранитель | SI 5 x 20 6, 300 AT (Входит в комплект поставки) |
Общие сведения
Наименование защиты | Защита от перегрузки |
---|---|
Масса | 42 г |
Количество штекеров | 1 |
Потенциалы Inline
Наименование | Питание логической схемы (UL) |
---|---|
Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
Потребляемый ток | макс. 25 мА |
Наименование | Напряжение питания главной цепи (UM) |
Электропитание | 24 В DC |
Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
Потребляемый ток | макс. 4 A (номинал) |
Наименование | Питание сегментных цепей (US) |
Электропитание | 24 В DC |
Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
Источники питания | макс. 4 A (номинал) |
Стандарты и предписания
Подключение согласно стандарту | CUL |
---|
Environmental Product Compliance
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
---|---|
Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
eCl@ss 4.0 | 27250315 |
---|---|
eCl@ss 4.1 | 27250304 |
eCl@ss 5.0 | 27250304 |
eCl@ss 5.1 | 27242600 |
eCl@ss 6.0 | 27242600 |
eCl@ss 7.0 | 27242610 |
eCl@ss 8.0 | 27242610 |
eCl@ss 9.0 | 27242610 |
ETIM
ETIM 2.0 | EC001433 |
---|---|
ETIM 3.0 | EC001600 |
ETIM 4.0 | EC001600 |
ETIM 5.0 | EC001600 |
ETIM 6.0 | EC001600 |
ETIM 7.0 | EC001600 |
UNSPSC
UNSPSC 6.01 | 43172015 |
---|---|
UNSPSC 7.0901 | 43201404 |
UNSPSC 11 | 43172015 |
UNSPSC 12.01 | 43201404 |
UNSPSC 13.2 | 32151602 |
