Описание

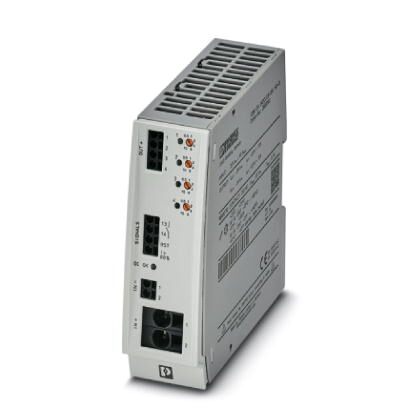

Многоканальный электронный автоматический выключатель с активным ограничением тока для защиты четырех потребителей сети 24 В DC в случае перегрузки или короткого замыкания. С функцией поддержания номинального тока и электронной фиксацией настроенных номинальных токов. Для установки на DIN-рейки.
Преимущества для Вас
- Для защиты от провалов напряжения вследствие перегрузки или короткого замыкания
- Малые ступени номинального тока от 0,5 A до 10 A
- Интегрированная динамическая система ограничения тока
- Электронная блокировка для повышения безопасности установки
- Ранее оповещение при превышении 80 % установленного номинального тока на канал
- Возможно питание до 40 A
- Продуманная концепция телесигнализации обеспечивает не зависящий от конкретного места мониторинг
- Узкая конструкция
Коммерческие данные
Код заказа | 2905743 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 314 (C-4-2017) |
GTIN | 4046356992350 |
Вес/шт. (без упаковки) | 234,600 GRM |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (Запуск при –40 °C согласно результатам типовых испытаний) |
---|---|
-25 °C ... 65 °C (при UL 2367) | |
Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
Определение влажности | 240 h, 95 % RH, 40 °C |
Высота | 6000 м (amsl (выше уровня моря)) |
Удары (при эксплуатации) | 30г (МЭК 60068-2-27, тест Ea) |
Вибрация (при эксплуатации) | 5 Гц ... 24,9 Гц (Амплитуда ±1,6 мм; согласно МЭК 60068-2-6, Test Fc) |
24,9 Гц … 150 Гц (Ускорение 4g; согласно МЭК 60068-2-6, Test Fc с дополнительной проверкой резонансной частоты согласно DNV GL) | |
Степень защиты | IP20 |
Общие сведения
Класс воспламеняемости согласно UL 94 | V-0 |
---|---|
Тип монтажа | Монтажная рейка: 35 мм |
Цвет | светло-серый RAL 7035 |
Полюсов | 4 |
Степень защиты | III |
Конструкция | Модуль для установки на монтажную рейку, неразъемный |
Электрические данные
Тип предохранителей | электрон. |
---|---|
Расчетное импульсное напряжение | 0,5 кВ |
Рабочее напряжение | 18 В DC ... 30 В DC |
Номинальное напряжение | 24 В DC |
Номинальный ток IN | макс. 40 A DC |
0,5 / 1 / 2 / 4 / 6 / 10 A DC (настройка для каждого выходного канала) | |
Допуск измерения I | тип. 40 % (0,5 A ... 1 A) |
тип. 10 % (2 - 10 A) | |
Устойчивость к обратной связи | макс. 35 В DC |
Отказоустойчивый элемент | 15 A DC (на выходной канал) |
активное ограничение тока | тип. 2,0 x IN (0,5 - 1 A) |
тип. 1,5 x IN (2 - 10 A) | |
КПД | > 99 % |
Ток покоя I0 | тип. 42 мА |
Рассеиваемая мощность | 1 Вт (на холостом ходу) |
9 Вт (в номинальном режиме работы) | |
Время инициализации модуля | 3,3 c |
Время ожидания после отключения канала | 10 c (при перегрузке / короткое замыкание) |
Ухудшение показателей от температуры | 40 A DC (при 70 °C (65 °C для UL 2367)) |
Тип срабатывания | E (электрон.) |
Требуемые номиналы предохранителей | не требуется, встроенный элемент Fail-Safe |
Электрическая прочность | макс. 30 В DC (Цепь нагрузки) |
MTBF (IEC 61709, SN 29500) | 2001962 ч (при 25 °C) |
1292135 ч (при 40 °C) | |
653352 ч (при 60 °C) | |
Время на отключение в цепи нагрузки | 0,02 c (> 1,3 x Iном.) |
30 c (1,1 ... 1,3 x IN) | |
Отключение при пониженном напряжении в цепи нагрузки | 17,8 В DC (активный) |
19 В DC (неактивный) | |
Отключение при перегрузке в цепи нагрузки | 30,5 В DC (активный) |
29,5 В DC (неактивный) | |
Макс. емкостная нагрузка в цепи нагрузки | 75000 мкФ (на канал при 24 В DC) |
Выходное напряжение на выходе состояния | 24 В DC |
Выходной ток на выходе состояния | макс. 20 мА (при I > 80 % на мин. одном канале) |
Входное напряжение на входе сигнала сброса | 7 В DC ... 30 В DC (Сброс с обнулением флага) |
Потребляемый ток на входе сигнала сброса | тип. 0,4 мА (при 24 В DC) |
Контакт дистанционной индикации
Наименование, подключение | Цепь удаленного оповещения |
---|---|
Функция переключения | Замыкатель |
Длина снятия изоляции | 10 мм |
Сечение жесткого провода | 0,2 мм ... 2,5 мм |
Сечение проводника AWG | 24 ... 12 |
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 1,5 мм ... 0,25 мм |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,25 мм ... 2,5 мм |
Рабочее напряжение DC | 0 В DC ... 30 В DC |
Рабочий ток DC (постоянный) | 1 мА DC ... 100 мА DC |
Сигнализация
Светодиод канала выключен | выкл. (Канал отключен) |
---|---|
Светодиод канала зеленый | горит (Канал включен) |
мигает (Канал включен, активирован режим программирования) | |
Светодиод канала желтый | горит (Канал включен, нагрузка канала > 80 %) |
Светодиод канала желто-зеленый | мигает (Канал включен, активирован помощник настройки номинального тока) |
Светодиод канала красный | горит (Канал выключен, активирована защита от пониженного или повышенного напряжения) |
Горит временно (Канал выключен, фаза охлаждения 10 с, сработала защита от перегрузки или короткого замыкания) | |
мигает (Канал выключен, готовность к включению, сработала защита от перегрузки или короткого замыкания) | |
Светодиод канала красно-желтый | мигает (Канал включен, режим перегрузки, нагрузка ок. 110 ... 130 %, отключение через 30 с) |
Светодиод канала красно-зеленый | мигает (Канал выключен, активирован режим программирования, настройка тока после срабатывания защиты от перегрузки или короткого замыкания) |
Светодиод DC OK выключен | выкл. (Отсутствует напряжение питания) |
Светодиод DC OK зеленый | горит (Рабочее напряжение в номинальном режиме 18 ... 30 В) |
Светоиод DC OK желтый | горит (Активирована защита от пониженного напряжения, напряжение 17,8 В, активные каналы отключены и горят красные светодиоды канала) |
мигает (Деактивировано отключение при пониженном напряжении, устройство было отключено из-за пониженного напряжения) | |
Светодиод DC OK красный | горит (Активировано отключение при повышенном напряжении, напряжение 30,5 В, каналы отключены и горят красные светодиоды канала) |
мигает (Деактивировано отключение от повышенного напряжения, устройство было отключено из-за повышенного напряжения) |
Параметры подключения
Наименование, подключение | Главная цепь тока IN+ |
---|---|
Тип подключения | Зажимы Push-in |
Длина снятия изоляции | 18 мм |
Сечение жесткого провода | 0,75 мм ... 16 мм |
Сечение проводника AWG | 20 ... 4 |
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,75 мм ... 10 мм |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,75 мм ... 16 мм |
Наименование, подключение | Главная цепь тока IN- |
Тип подключения | Зажимы Push-in |
Длина снятия изоляции | 10 мм |
Сечение жесткого провода | 0,2 мм ... 2,5 мм |
Сечение проводника AWG | 24 ... 12 |
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,25 мм ... 1,5 мм |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,25 мм ... 2,5 мм |
Наименование, подключение | Главная цепь тока OUT |
Тип подключения | Зажимы Push-in |
Длина снятия изоляции | 10 мм |
Сечение жесткого провода | 0,2 мм ... 2,5 мм |
Сечение проводника AWG | 24 ... 12 |
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,25 мм ... 1,5 мм |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,25 мм ... 2,5 мм |
Стандарты и предписания
Стандарты/нормативные документы | EN 61000-6-2 |
---|---|
EN 61000-6-3 | |
EN 60068-2-6 | |
EN 60068-2-11 | |
EN 60068-2-78 |
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
eCl@ss 10.0.1 | 27140401 |
---|---|
eCl@ss 5.1 | 27141100 |
eCl@ss 6.0 | 27141100 |
eCl@ss 7.0 | 27141116 |
eCl@ss 8.0 | 27141116 |
eCl@ss 9.0 | 27141116 |
ETIM
ETIM 5.0 | EC000899 |
---|---|
ETIM 6.0 | EC000899 |
ETIM 7.0 | EC000899 |
UNSPSC
UNSPSC 13.2 | 39121410 |
---|
